Le blindage électromagnétique et le filtrage sont les deux leviers de conception qui rendent un équipement compatible avec son environnement : le premier traite les couplages rayonnés, le second les perturbations conduites, et un étage d’écrêtage protège l’ensemble contre la foudre et les transitoires. Cet article pose les principes physiques (réflexion, absorption, ouvertures), les composants d’un filtre CEM (mode commun, mode différentiel, ferrites, condensateurs de traversée), les ordres de grandeur utiles et les pièges de mise en œuvre, en renvoyant vers la physique du champ, la démarche de conformité et l’essai foudre traités dans les articles voisins.

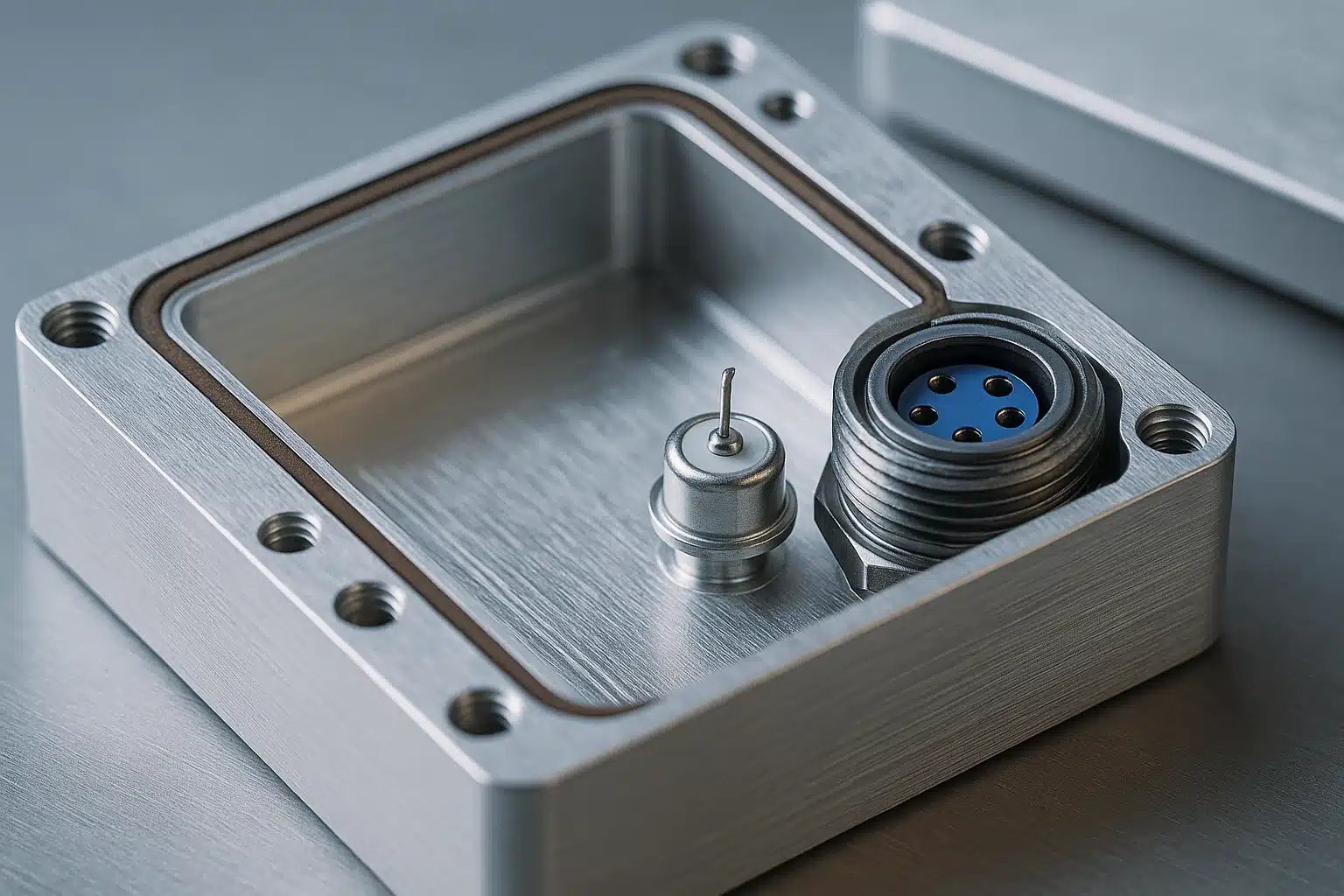

Qu’est-ce que le blindage électromagnétique

Le blindage électromagnétique est l’interposition d’une enveloppe conductrice entre une source de champ et un circuit à protéger, ou entre un circuit émetteur et son environnement. L’enveloppe agit par réflexion à l’interface et par absorption dans l’épaisseur du métal ; à fréquence élevée, quelques dizaines de micromètres de métal suffisent souvent, et la difficulté se déplace vers les ouvertures. Le filtrage traite l’autre voie d’entrée, les conducteurs : un filtre laisse passer le signal utile et renvoie ou dissipe les perturbations conduites. La physique du champ, champ proche et champ lointain, est posée dans l’article sur le rayonnement électromagnétique et n’est pas reprise ici.

Les deux leviers se complètent parce qu’ils traitent deux chemins distincts. Une perturbation rayonnée devient conduite dès qu’elle rencontre un câble, et une perturbation conduite rayonne dès qu’elle parcourt une boucle. Le guide de la compatibilité électromagnétique situe ces leviers dans la démarche de conformité, de l’analyse de risque à l’essai ; cet article se concentre sur les solutions de conception et leurs ordres de grandeur.

Réflexion, absorption, épaisseur de peau : ce que la tôle fait vraiment

L’efficacité d’un blindage plein repose sur deux mécanismes. La réflexion naît de la désadaptation d’impédance entre l’onde et le conducteur ; elle domine pour les champs électriques et les hautes fréquences. L’absorption naît de l’effet de peau : le courant induit se concentre dans une couche superficielle d’épaisseur δ, et le champ décroît en e^-t/δ à travers une paroi d’épaisseur t. La formule δ = √(2/(ω·µ·σ)) est déjà posée et illustrée dans le guide CEM cité plus haut ; on ne la redémontre pas.

Les ordres de grandeur guident le choix de matériau. Pour le cuivre, δ vaut 9,38 mm à 50 Hz, 66 µm à 1 MHz et 2,1 µm à 1 GHz (Wikipédia, Effet de peau) ; pour l’aluminium, environ 85 µm à 1 MHz et 8,5 µm à 100 MHz. Une tôle de 1 mm représente donc une dizaine d’épaisseurs de peau dès 1 MHz.

Cette formule dit l’essentiel : au-dessus de quelques centaines de kilohertz, la paroi n’est jamais le facteur limitant. Le blindage électromagnétique se perd ailleurs, dans les fentes, les ouvertures et les entrées de câbles. C’est là que se joue la conception.

Ouvertures, fentes et joints : là où le blindage électromagnétique se perd

Une ouverture dans un blindage se comporte comme une antenne dès que sa plus grande dimension approche la demi-longueur d’onde : une fente de λ/2 rayonne, et l’atténuation tombe à zéro quelle que soit l’épaisseur de la tôle. La règle est posée pour la cage de Faraday : plus la fréquence monte, plus la maille doit être petite, un grillage à maille de quelques centimètres restant un miroir pour une onde décimétrique. Le périmètre de l’ouverture, pas sa surface, gouverne la fuite : dix trous de 5 mm fuient bien moins qu’une fente de 50 mm de même surface.

Le joint conducteur ne vaut que par la pression de contact et la compatibilité galvanique des matériaux en présence ; un joint comprimé sur une surface anodisée isolante ne blinde rien. Ce point relie la CEM aux traitements de surface et à la corrosion : une continuité de masse bonne à la livraison peut se dégrader au brouillard salin.

Filtre CEM : mode commun, mode différentiel, fréquence de coupure

Un filtre CEM est un réseau passif placé sur une ligne d’alimentation ou de signal pour atténuer les perturbations conduites hors de la bande utile. Il se conçoit par mode de propagation (Wikipédia, Compatibilité électromagnétique) : en mode différentiel, la perturbation circule entre les deux conducteurs de la ligne ; en mode commun, elle circule dans le même sens sur tous les conducteurs et se referme par la masse, ce qui en fait le principal problème de la CEM. Un filtre efficace traite les deux modes, avec des composants distincts.

La cellule de base est un filtre passe-bas LC, dont la fréquence de coupure fixe la frontière entre bande utile et bande rejetée. Au-delà de la coupure, un filtre du premier ordre atténue de 20 dB par décade ; une cellule LC du second ordre atténue plus vite, au prix d’une résonance à la coupure qu’il faut amortir.

Deux pièges reviennent sur banc d’essai. Le premier est l’impédance de source : un filtre calculé pour 50 Ω se comporte autrement sur un réseau de bord d’impédance inconnue, d’où l’intérêt du réseau de stabilisation d’impédance de ligne en laboratoire. Le second est le montage : un condensateur Y relié à la masse par 5 cm de piste a une inductance parasite qui annule son effet au-dessus de quelques dizaines de mégahertz.

Protection contre la foudre et les transitoires : écrêteurs, TVS, éclateurs

La protection contre les transitoires sert à limiter l’énergie qui atteint les composants lorsqu’une surtension dépasse ce que le filtre peut renvoyer. Elle s’appuie sur des composants non linéaires, décrits pour le domaine des parafoudres : une diode d’écrêtage (diode Transil, ou TVS) répond en quelques centaines de picosecondes mais absorbe peu d’énergie ; une varistance répond en 30 ns environ et encaisse davantage, au prix d’un vieillissement ; un éclateur ou tube à gaz répond en 1 µs environ, mais supporte des courants très élevés avec une capacité parasite minimale.

Le dimensionnement se fait à partir de la menace normalisée, pas au jugé. En aéronautique, la DO-160 section 22 fixe pour chaque niveau une tension en circuit ouvert et un courant en court-circuit, par exemple 300 V et 60 A pour la forme d’onde 4 au niveau 3, soit une impédance de source de 5 Ω ; le courant que la diode devra écouler se déduit de sa tension d’écrêtage et de cette impédance. Les formes d’onde, les niveaux et le déroulement de la campagne sont détaillés dans l’article frère sur les essais foudre aéronautique selon la DO-160.

Combiner blindage et filtrage : la continuité de masse décide

Un boîtier blindé et un filtre bien calculé s’annulent mutuellement s’ils ne partagent pas la même référence de masse. Le filtre doit renvoyer le courant de mode commun vers la paroi du boîtier, au point d’entrée du câble, avant que ce courant n’atteigne la carte ; le blindage du câble doit se refermer sur cette même paroi, à 360°. Toute inductance ajoutée sur ce trajet, queue de cochon, fil de masse, piste longue, réintroduit une tension de mode commun proportionnelle à la fréquence.

La séquence de conception qui en découle se vérifie sur plan avant de se vérifier en chambre :

• définir la référence de masse unique et le point d’entrée des câbles, puis y regrouper filtres et reprises de blindage ;
• traiter chaque ouverture par sa plus grande dimension, joint conducteur ou grille selon la fréquence maximale visée ;
• placer l’écrêteur avant le filtre pour l’énergie, le filtre avant la carte pour la bande passante, avec une impédance série entre les deux ;
• garantir la continuité électrique des surfaces de contact face aux traitements de surface et à la corrosion ;
• mesurer, dès le prototype, la résistance de liaison et l’impédance de transfert des connecteurs.

Cette séquence intéresse autant le bureau d’études mécanique que l’électronicien : le choix d’un traitement de surface, d’un joint ou d’un usinage de plan de joint décide de la continuité de masse, donc de l’efficacité du blindage.

Limites : ce que le blindage et le filtrage ne règlent pas

La première limite est basse fréquence. En dessous de quelques kilohertz, l’épaisseur de peau dépasse le centimètre pour le cuivre et l’absorption devient négligeable ; seuls un matériau à forte perméabilité ou une réduction des boucles de câblage agissent sur un champ magnétique lent. Un blindage aluminium n’apporte rien contre le champ d’un transformateur 400 Hz voisin.

La seconde limite tient à la mesure : l’efficacité calculée d’un blindage suppose une paroi homogène, la réalité est un assemblage. Les valeurs d’atténuation en décibels issues des formules ne se retrouvent qu’en chambre, une fois mesurées à travers les joints, connecteurs et câbles réels, avec l’incertitude propre à la chaîne de mesure. L’écart entre le calcul et la mesure vient presque toujours d’un chemin de masse oublié, ce que la conception seule ne dit pas.

Troisième angle mort, le temps. Le niveau démontré à la qualification n’est pas celui de la vie en service :

• les joints conducteurs se tassent et les surfaces de contact s’oxydent, ce qui relève la résistance de liaison ;
• les varistances vieillissent à chaque transitoire absorbé et leur courant de fuite augmente ;
• les caractéristiques des diodes d’écrêtage dérivent en température et avec l’usage ;
• les câbles remplacés en maintenance ne reprennent pas toujours le blindage à 360°.

Enfin, ni le blindage ni le filtrage ne remplacent la réduction à la source, rampes de commutation plus lentes, boucles plus petites, routage des cartes, qui reste la parade la plus économique. Le vieillissement climatique en laboratoire d’environnement, brouillard salin ou cycles thermiques, permet de mesurer cette dérive avant qu’elle ne se révèle en service.

Du choix des solutions à la preuve en essai

Les solutions de blindage et de filtrage se justifient par un essai, et l’essai se prépare dès la conception. En Europe, la directive 2014/30/UE exige qu’un équipement ne perturbe pas son environnement et n’en soit pas indûment perturbé ; en aéronautique, la DO-160 fixe les sections d’émission, d’immunité et de foudre. Une pré-conformité sur prototype, en mesurant les émissions conduites et la tenue aux transitoires, permet de corriger un joint ou un filtre avant la campagne finale, au moment où la modification coûte encore peu.

Quand la démarche doit être cadrée, de l’analyse de risque aux actions correctives après essai, l’article sur la conformité CEM accompagnée par un prestataire précise ce qu’un bureau d’études apporte par rapport au laboratoire seul, et à quel moment le solliciter.

FAQ : blindage et filtrage électromagnétiques

Qu’est-ce que le blindage électromagnétique et comment agit-il ?

C’est l’interposition d’une enveloppe conductrice entre une source de champ et un circuit à protéger, ou entre un émetteur et son environnement. L’enveloppe agit par réflexion à l’interface, dominante en champ électrique et à haute fréquence, et par absorption dans l’épaisseur de peau du métal. À 1 MHz, l’épaisseur de peau vaut 66 µm dans le cuivre et environ 85 µm dans l’aluminium, si bien qu’une tôle de 1 mm absorbe une centaine de décibels. La limite réelle vient des ouvertures et des entrées de câbles, jamais de la tôle.

Pourquoi une fente annule-t-elle l’efficacité d’un blindage ?

Parce qu’une ouverture rayonne comme une antenne dès que sa plus grande dimension approche la demi-longueur d’onde. À 1 GHz, la longueur d’onde vaut 30 cm et une fente de couvercle de 15 cm devient transparente, quelle que soit l’épaisseur du boîtier. C’est le périmètre de l’ouverture qui compte, pas sa surface : plusieurs petits trous fuient moins qu’une fente longue. Les parades sont le joint conducteur sur plan de joint non peint, la grille à petite maille et le condensateur de traversée aux entrées de câbles.

Comment choisit-on la fréquence de coupure d’un filtre CEM ?

On la place sous le début de la bande à rejeter et au-dessus de la bande utile du signal ou de l’alimentation. Pour une cellule LC, f_c = 1/(2π√(LC)) : 10 µH et 100 nF donnent environ 159 kHz, juste sous la bande des perturbations conduites qui commence à 150 kHz. Le filtre se conçoit ensuite par mode, différentiel et commun, avec des composants distincts, et son efficacité réelle dépend de l’impédance de source du réseau et de la longueur des connexions de masse.

Quelle différence entre diode TVS, varistance et éclateur ?

Les trois écrêtent une surtension, mais à des vitesses et des énergies différentes. La diode TVS répond en quelques centaines de picosecondes avec une tension d’écrêtage précise, mais absorbe peu d’énergie. La varistance à oxyde de zinc répond en 30 ns environ et encaisse davantage, au prix d’un vieillissement qui augmente son courant de fuite. L’éclateur ou tube à gaz répond en 1 µs environ, mais supporte des courants très élevés avec une capacité parasite minimale. Un étage coordonné les combine, du plus lent au plus rapide.

Faut-il blinder ou filtrer en premier ?

Ni l’un ni l’autre : il faut d’abord fixer la référence de masse et le point d’entrée des câbles, car blindage et filtre s’annulent s’ils ne partagent pas la même paroi. Le filtre renvoie le courant de mode commun vers le boîtier au point d’entrée, le blindage du câble se referme sur cette même paroi à 360°, et l’écrêteur se place avant le filtre pour l’énergie. La réduction à la source, rampes plus lentes et boucles plus petites, reste la parade la plus économique et se décide avant tout blindage.
