Méthode des éléments finis : principe et exemple de calcul aéronautique

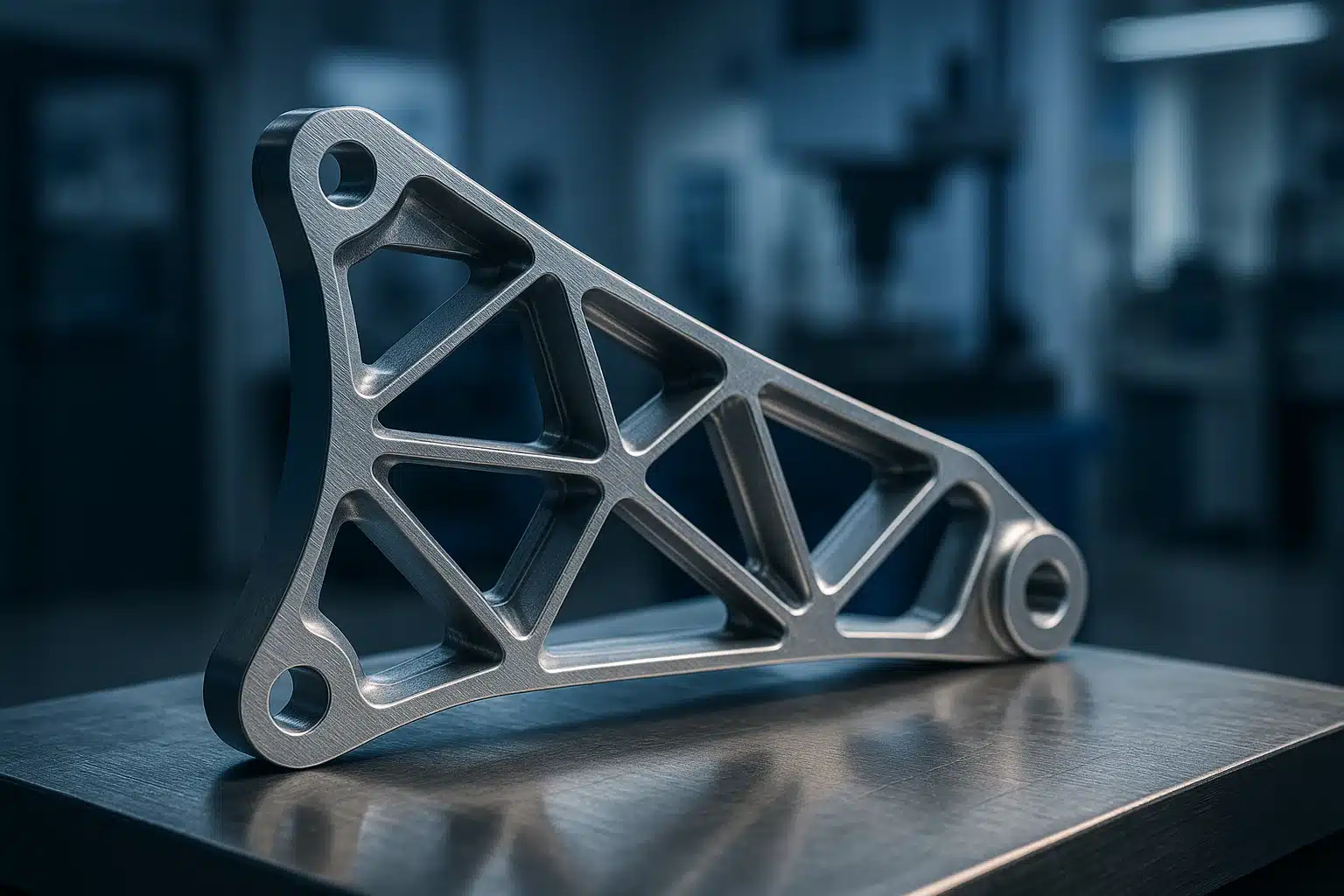

Support structural aéronautique en aluminium à géométrie triangulée en treillis, posé sur un plan de travail d'atelier d'ingénierie

Ressource AVNIR Engineering

Publié le 21 juillet 2026, mis à jour le 3 novembre 2026 : exemple de calcul chiffré, tableau de convergence et FAQ enrichie.

Actualité : Avec la version 2026 R1 publiée le 11 mars 2026, Ansys a intégré des outils d’intelligence artificielle générative pour accélérer la préparation des modèles et le maillage. Les solveurs éléments finis deviennent plus rapides à mettre en œuvre, ce qui rend d’autant plus décisive la compréhension du principe sous-jacent : la discrétisation et ses limites (Synopsys, 11 mars 2026) ^[1].

Derrière chaque cartographie de contraintes colorée se cache la même mécanique : la méthode des éléments finis. Elle transforme une structure continue, impossible à résoudre à la main, en un assemblage de milliers de petits blocs sur lesquels le calcul devient abordable. Comprendre ce découpage, ce qu’il approche et ce qu’il déforme, sépare l’ingénieur qui lit un résultat de celui qui le subit. Cet article suit la chaîne complète, du principe de discrétisation au maillage, à la résolution, puis à l’interprétation et à ses pièges, et déroule un exemple de calcul chiffré sur une poutre encastrée pour montrer, maillage après maillage, comment un résultat converge.

L’essentiel

La méthode des éléments finis (MEF) découpe une structure continue en petits éléments simples, résout un système d’équations sur chaque nœud, puis reconstitue le champ global (déplacement, contrainte, température).
Le maillage gouverne la qualité du résultat : trop grossier il rate les gradients, trop fin il coûte cher, et sa qualité géométrique conditionne la précision autant que sa densité.
La résolution assemble une matrice de rigidité et inverse le système reliant efforts et déplacements ; les contraintes en dérivent, d’où leur convergence plus lente.
Un résultat n’a de sens qu’après une étude de convergence : on raffine le maillage jusqu’à ce que la grandeur visée se stabilise, faute de quoi un pic peut n’être qu’un artefact numérique.
Sur l’exemple de calcul de cet article, une poutre encastrée en alliage d’aluminium, la flèche converge en quatre raffinements vers la valeur de la théorie des poutres, à 0,2 % près, tandis que la contrainte au coin de l’encastrement ne cesse de croître : la convergence se lit grandeur par grandeur.
La MEF reste une approximation : conditions aux limites, loi de matériau et hypothèses de chargement pèsent autant que le solveur, et un modèle ne vaut que confronté à l’essai.

Qu’est-ce que la méthode des éléments finis

La méthode des éléments finis est une technique numérique qui résout un problème de mécanique en découpant une structure continue en un grand nombre de petits éléments de forme simple, sur lesquels le comportement s’exprime par des équations élémentaires assemblées puis résolues d’un bloc. Là où une géométrie réelle interdit toute solution analytique exacte, on approche le champ cherché, déplacement, contrainte ou température, morceau par morceau.

L’idée remonte aux années 1950 et au calcul des structures d’avions, précisément parce que les voilures et les fuselages échappaient aux formules fermées de la résistance des matériaux. Le principe est resté le même : remplacer une inconnue continue, définie en une infinité de points, par un nombre fini de valeurs aux nœuds du maillage. Entre deux nœuds, l’élément interpole selon des fonctions de forme connues. Le problème passe ainsi d’une équation aux dérivées partielles à un système d’équations algébriques, que l’ordinateur sait traiter.

Cette bascule du continu au discret est à la fois la force de la méthode et la source de toutes ses limites. On ne calcule jamais la vraie structure : on calcule un modèle qui lui ressemble, et la qualité de cette ressemblance se décide à chaque étape.

Le maillage : découper la structure en éléments

Le maillage est l’opération qui pave le volume ou la surface de la pièce avec des éléments jointifs, et c’est lui qui gouverne en premier la qualité du résultat. Un maillage trop grossier lisse les gradients et sous-estime les pics de contrainte ; trop fin, il fait exploser le temps de calcul sans gain réel. Tout l’art consiste à concentrer les éléments là où ça compte.

Les familles d’éléments

On choisit le type d’élément selon la géométrie et la physique. Quelques repères concrets :

Éléments 1D (barres, poutres) pour les structures élancées : treillis, raidisseurs, longerons, où une dimension domine les deux autres.
Éléments 2D (coques, plaques) pour les pièces minces : tôles, panneaux, revêtements, dont l’épaisseur est petite devant l’étendue.
Éléments 3D (tétraèdres, hexaèdres) pour les pièces massives : ferrures, carters, liaisons, où aucune dimension n’est négligeable.

À cela s’ajoute l’ordre de l’élément. Un élément linéaire interpole le déplacement par une droite entre ses nœuds ; un élément quadratique ajoute des nœuds intermédiaires et suit une parabole, bien plus fidèle dans les zones courbes ou fortement sollicitées. On paie cette finesse en degrés de liberté, donc en mémoire et en temps.

La qualité du maillage

La densité ne fait pas tout : la forme des éléments compte autant. Un tétraèdre très aplati ou très allongé dégrade la précision locale, quelle que soit sa taille. Les mailleurs surveillent des indicateurs comme le rapport d’aspect ou la distorsion, et un raffinement local près des congés, perçages et changements de section vaut mieux qu’un maillage uniformément fin partout. Concrètement, une pièce maillée avec des éléments de 2 mm réclame souvent une taille descendue à 0,5 mm dans un congé critique, là où le gradient de contrainte est le plus raide. C’est aussi là, aux singularités géométriques, que se logent les contraintes les plus fortes et les artefacts les plus trompeurs.

La résolution : de la formulation au système à résoudre

Une fois la structure maillée, la résolution consiste à écrire, pour chaque élément, la relation entre les efforts appliqués et les déplacements de ses nœuds, puis à assembler ces relations en un unique grand système que le solveur inverse. En statique linéaire, ce système se résume à une équation matricielle : la matrice de rigidité multipliée par le vecteur des déplacements inconnus égale le vecteur des efforts extérieurs.

La matrice de rigidité encode la raideur de chaque élément, elle-même issue de la géométrie et de la loi de comportement du matériau, en particulier son module d’Young, de l’ordre de 70 GPa pour un alliage d’aluminium, 110 GPa pour un alliage de titane et 210 GPa pour un acier, et son coefficient de Poisson, proche de 0,3 pour ces métaux. Ces deux grandeurs se mesurent par un essai de traction. Un modèle nourri de propriétés matériau approximatives produit un résultat approximatif, quelle que soit la finesse du maillage : la caractérisation des matériaux conditionne directement la fiabilité du calcul.

Les conditions aux limites ferment le problème. Il faut bloquer les bons degrés de liberté, ni trop, ce qui rigidifierait artificiellement la pièce, ni trop peu, ce qui laisserait le modèle flotter et empêcherait toute solution. Le solveur calcule d’abord les déplacements aux nœuds, puis en déduit les déformations par dérivation, et enfin les contraintes via la loi de comportement. Cet enchaînement explique un fait souvent oublié : les contraintes, obtenues par dérivation, convergent plus lentement et sont moins précises que les déplacements dont elles dérivent.

Reste à inverser le système, et deux familles de solveurs se partagent la tâche. Les solveurs directs factorisent la matrice de rigidité : robustes et prévisibles, ils conviennent aux modèles de taille modérée mais consomment beaucoup de mémoire. Les solveurs itératifs approchent la solution par améliorations successives, ce qui les rend indispensables sur les très gros modèles à plusieurs millions de degrés de liberté. Ce choix, transparent pour qui lit un résultat, pèse lourd sur le temps de calcul et sur les ressources mobilisées, et il conditionne la faisabilité même d’une analyse fine.

AVNIR Engineering

Un modèle éléments finis à construire ou à fiabiliser ?

Choix du maillage, conditions aux limites, convergence, interprétation d’une cartographie de contraintes : parlons de votre besoin de calcul de structure.

Découvrir notre expertise Mécanique Parlons de votre projet

Interpréter les résultats sans se tromper

Un calcul par éléments finis ne se juge jamais sur une seule image : il se valide par une étude de convergence. La règle est simple à énoncer et exigeante à tenir : on raffine progressivement le maillage et l’on suit la grandeur qui décide, contrainte maximale ou déplacement d’un point clé. Tant qu’elle bouge d’un raffinement à l’autre, le résultat n’est pas fiable ; quand elle se stabilise, le maillage est jugé convergé.

Le champ le plus consulté reste la contrainte équivalente. Une cartographie de contraintes s’affiche presque toujours sous la forme d’une contrainte de von Mises, qui condense l’état tridimensionnel en une valeur comparable à la limite d’élasticité, de l’ordre de 500 MPa pour un alliage d’aluminium aéronautique et proche de 900 MPa pour un alliage de titane. Encore faut-il savoir lire ce qu’elle masque : elle ignore le signe des contraintes, dit peu de chose de la fatigue, et perd son sens sur un matériau anisotrope comme un composite.

Un piège revient sans cesse : la singularité numérique. Sur une arête vive de modèle ou un appui ponctuel, la contrainte calculée grimpe sans limite à mesure que l’on raffine, non parce que la pièce est en danger mais parce que la géométrie idéalisée n’existe pas dans la réalité, où un rayon de raccordement adoucit toujours le coin. Distinguer un vrai pic physique d’un mirage de discrétisation est l’un des réflexes qui séparent l’ingénieur calcul aguerri du débutant.

Une lecture rigoureuse croise plusieurs champs plutôt qu’un seul. Le champ de déplacements révèle si la structure se déforme comme le bon sens le prévoit, ce qui débusque bien des erreurs de conditions aux limites avant même de regarder les contraintes. La cartographie de contraintes localise ensuite les zones critiques, et l’on rapporte la valeur maximale à la limite d’élasticité pour en déduire une marge. Deux modèles ne se comparent qu’à quantité identique : contrainte aux nœuds, aux points de Gauss ou moyennée, les chiffres diffèrent, et confondre ces extractions fausse toute comparaison.

Exemple de calcul par éléments finis : une poutre encastrée en alliage d’aluminium

Pour rendre concret ce qui précède, voici un exemple pédagogique, volontairement simple, que l’on peut refaire avec n’importe quel logiciel de calcul de structure : une poutre droite encastrée à une extrémité et chargée à l’autre. Les valeurs ci-dessous sortent d’un modèle simplifié construit pour cet article ; elles ne proviennent d’aucune mesure ni d’aucun dossier client, et servent uniquement à montrer comment un résultat converge, et où il diverge sans que cela ait de sens physique.

Les données du problème

Géométrie : longueur 300 mm, hauteur 10 mm, épaisseur 20 mm, soit un élancement de 30 qui place la pièce dans le domaine de validité de la théorie des poutres.
Matériau : alliage d’aluminium pris à 70 000 MPa de module d’Young et 0,3 de coefficient de Poisson, en élasticité linéaire.
Chargement : 100 N répartis sur l’extrémité libre ; encastrement parfait de la section opposée.
Modèle : contraintes planes, éléments quadrilatères linéaires à quatre noeuds, quatre maillages réguliers de plus en plus fins.

La référence analytique

La théorie des poutres donne une solution fermée pour ce cas, ce qui permet de juger le calcul numérique ^[2] :

δ = F L³ / (3 E I) avec I = b h³ / 12Flèche à l’extrémité libre. Avec I = 20 × 10³ / 12 = 1 667 mm⁴, on obtient δ = 100 × 300³ / (3 × 70 000 × 1 667) = 7,71 mm.

σ = M c / I avec M = F (L - x)Contrainte normale à la fibre supérieure, à la distance x de l’encastrement, c étant la demi-hauteur. À x = 30 mm, M = 27 000 N·mm et c = 5 mm, d’où σ = 81,0 MPa ; à l’encastrement même, 90,0 MPa.

La convergence du maillage

Le même problème est résolu quatre fois, en divisant à chaque fois la taille d’élément par deux. On suit trois grandeurs : la flèche à l’extrémité, la contrainte à 30 mm de l’encastrement et la contrainte au coin même de l’encastrement.

Exemple pédagogique calculé pour cet article sur un modèle simplifié (contraintes planes, éléments linéaires à quatre noeuds, intégration de Gauss 2 × 2), valeurs arrondies. Il ne s’agit ni d’une mesure ni d’un calcul réalisé pour un client.
Taille d’élément	Éléments (degrés de liberté)	Flèche calculée	Écart à la théorie	Contrainte à x = 30 mm, fibre supérieure	Contrainte au coin de l’encastrement
5 mm	120 (366)	6,88 mm	-10,8 %	74,9 MPa	66 MPa
2,5 mm	480 (1 210)	7,49 mm	-2,9 %	79,9 MPa	82 MPa
1,25 mm	1 920 (4 338)	7,66 mm	-0,7 %	81,0 MPa	92 MPa
0,625 mm	7 680 (16 354)	7,70 mm	-0,2 %	81,1 MPa	101 MPa
Théorie des poutres	sans objet	7,71 mm	0	81,0 MPa	90,0 MPa

Ce que l’exemple enseigne

Trois enseignements, qui valent pour tout calcul par éléments finis. D’abord, le maillage grossier sous-estime la flèche de 11 % : deux éléments linéaires dans la hauteur sont trop raides en flexion, et la structure calculée est plus rigide que la vraie. Ensuite, chaque division par deux de la taille d’élément divise l’écart par un facteur proche de quatre, 10,8 %, 2,9 %, 0,7 % puis 0,2 % : c’est cette décroissance régulière, et non la valeur isolée du dernier maillage, qui autorise à déclarer le résultat convergé. Enfin, la contrainte relevée à 30 mm de l’encastrement se stabilise dès le deuxième raffinement, alors que la contrainte au coin de l’encastrement continue de monter, 66, 82, 92 puis 101 MPa, sans jamais se stabiliser : c’est la singularité numérique décrite plus haut, l’encastrement parfait d’un coin vif n’existant pas dans une pièce réelle. Lire le dimensionnement sur ce chiffre serait une erreur ; le lire à distance de la singularité, ou modéliser le rayon de raccordement réel, est la bonne pratique.

Sur une pièce industrielle, la démarche est la même, à une différence près : il n’existe pas de solution analytique pour juger le résultat. La convergence du maillage reste donc la première vérification, et la confrontation à l’essai la seconde, comme le détaille notre page consacrée au calcul et à la simulation de structure.

Les limites de la méthode, à garder en tête

La méthode des éléments finis reste une approximation, et ses résultats ne valent que ce que valent ses hypothèses. Le solveur donne toujours une réponse, même quand le modèle est faux : c’est précisément le danger. Les sources d’erreur ne sont pas dans le calcul mais autour de lui.

Conditions aux limites mal posées : un encastrement supposé parfait alors que la vraie liaison a du jeu ou de la souplesse fausse toute la répartition des efforts.
Loi de matériau inadaptée : traiter en linéaire élastique un comportement qui plastifie, ou ignorer l’anisotropie d’un composite, produit des marges illusoires.
Chargement idéalisé : un effort réel réparti, dynamique ou multiaxial, réduit à une charge ponctuelle statique, change la nature du problème.
Maillage non convergé : un pic lu sur un maillage grossier ou sur une singularité n’est pas une contrainte, c’est un chiffre sans valeur probante.

Aucune de ces limites n’est rédhibitoire, à condition d’en avoir conscience et de les tracer. Un modèle honnête énonce ses hypothèses, borne son domaine de validité et signale ce qu’il ne couvre pas. C’est cette lucidité, plus que la puissance du solveur, qui fait la valeur d’un calcul.

De la méthode au calcul de structure justifié

La méthode des éléments finis n’est pas une fin en soi : c’est l’outil central d’un calcul de structure complet, qui enchaîne selon le besoin analyse statique, non-linéaire, modale, dynamique et de fatigue. Chaque type d’analyse éclaire une facette que les autres ignorent, et le maillage se pense différemment selon qu’on cherche une marge statique, une fréquence propre ou une durée de vie.

Un modèle prend enfin toute sa valeur lorsqu’il est confronté au réel. Recalé sur des mesures d’essai, fréquences propres (souvent de quelques dizaines à quelques centaines de Hz, typiquement 40 à 300 Hz selon la pièce), déformées ou déformations locales, il devient prédictif et autorise l’extrapolation à des cas non testés. Sans cette corrélation, une belle cartographie colorée reste une hypothèse mise en image. C’est tout l’objet d’un calcul mené dans les règles de l’art, consigné dans une note traçable et justifié bout en bout. Le règlement de certification des gros avions le dit en une phrase : l’analyse ne tient lieu de preuve de résistance que pour les structures dont l’expérience a montré que la méthode est fiable, les autres devant passer par l’essai (CS-25, point 25.307) ^[3].

FAQ : méthode des éléments finis

À quoi sert la méthode des éléments finis ?

Elle permet de prédire le comportement mécanique d’une structure (déplacements, contraintes, fréquences propres, tenue en fatigue) là où les formules analytiques de la résistance des matériaux ne suffisent plus, parce que la géométrie ou le chargement sont trop complexes. On l’emploie pour dimensionner, optimiser et justifier une pièce avant même de la fabriquer.

Quelle est la différence entre maillage grossier et maillage fin ?

Un maillage grossier compte peu d’éléments : il calcule vite mais lisse les gradients et sous-estime les pics de contrainte. Un maillage fin capte finement les variations locales, au prix d’un temps de calcul bien plus élevé. La bonne pratique n’est pas de raffiner partout, mais de concentrer les éléments dans les zones critiques et de vérifier la convergence.

Pourquoi les contraintes sont-elles moins précises que les déplacements ?

Parce que le solveur calcule d’abord les déplacements aux nœuds, puis en déduit les déformations par dérivation et enfin les contraintes. Chaque dérivation dégrade la précision : les contraintes convergent donc plus lentement que les déplacements. C’est pourquoi une étude de convergence se pilote sur la contrainte maximale, la grandeur la plus sensible au maillage.

Qu’est-ce qu’une singularité numérique en éléments finis ?

C’est une zone où la contrainte calculée grimpe sans limite à mesure qu’on raffine le maillage, typiquement sur une arête vive, un coin rentrant ou un appui ponctuel. Elle traduit un défaut de la géométrie idéalisée, pas un danger réel : dans la pièce fabriquée, un rayon de raccordement plafonne la contrainte. Il faut savoir l’identifier pour ne pas fonder un dimensionnement dessus.

La méthode des éléments finis remplace-t-elle les essais ?

Non. Un calcul reste une approximation dont la fiabilité dépend des hypothèses de modélisation, des conditions aux limites et des propriétés matériau injectées. L’essai reste la référence : il valide le modèle et sert à le recaler. Un calcul recalé sur des mesures devient prédictif ; sans confrontation à l’essai, il reste une hypothèse.

Quelle différence entre éléments finis et différences finies ?

Les deux méthodes discrétisent un problème continu, mais pas de la même façon. La méthode des différences finies remplace les dérivées de l’équation par des quotients entre points d’une grille régulière, ce qui la rend simple à programmer mais mal adaptée aux géométries complexes. La méthode des éléments finis découpe la géométrie elle-même en éléments de forme quelconque et interpole la solution sur chacun, ce qui lui permet d’épouser une ferrure, un congé ou un perçage. C’est pourquoi le calcul de structure utilise presque exclusivement les éléments finis ^[4].

Combien d’éléments faut-il pour un calcul par éléments finis fiable ?

Il n’existe pas de nombre absolu : la bonne taille d’élément se déduit d’une étude de convergence, pas d’une règle. Dans l’exemple de cet article, passer de 120 à 7 680 éléments ramène l’écart sur la flèche de 11 % à 0,2 %, et l’essentiel du gain est acquis dès le deuxième raffinement. Sur une pièce réelle, on raffine localement les zones à fort gradient, congés, perçages, changements de section, et l’on vérifie que la grandeur qui décide ne bouge plus d’un raffinement à l’autre.

Un calcul par éléments finis suffit-il à justifier une pièce aéronautique ?

Pas toujours. Le règlement de certification des gros avions n’admet l’analyse comme preuve de résistance que pour les structures dont l’expérience a montré que la méthode est fiable ; dans les autres cas, des essais de justification restent exigés. Un calcul par éléments finis, aussi fin soit-il, doit donc être recalé sur l’essai ou s’appuyer sur un retour d’expérience documenté pour tenir lieu de justification.
