Analyse vibratoire : méthode et cas d’application

21 juillet 2026

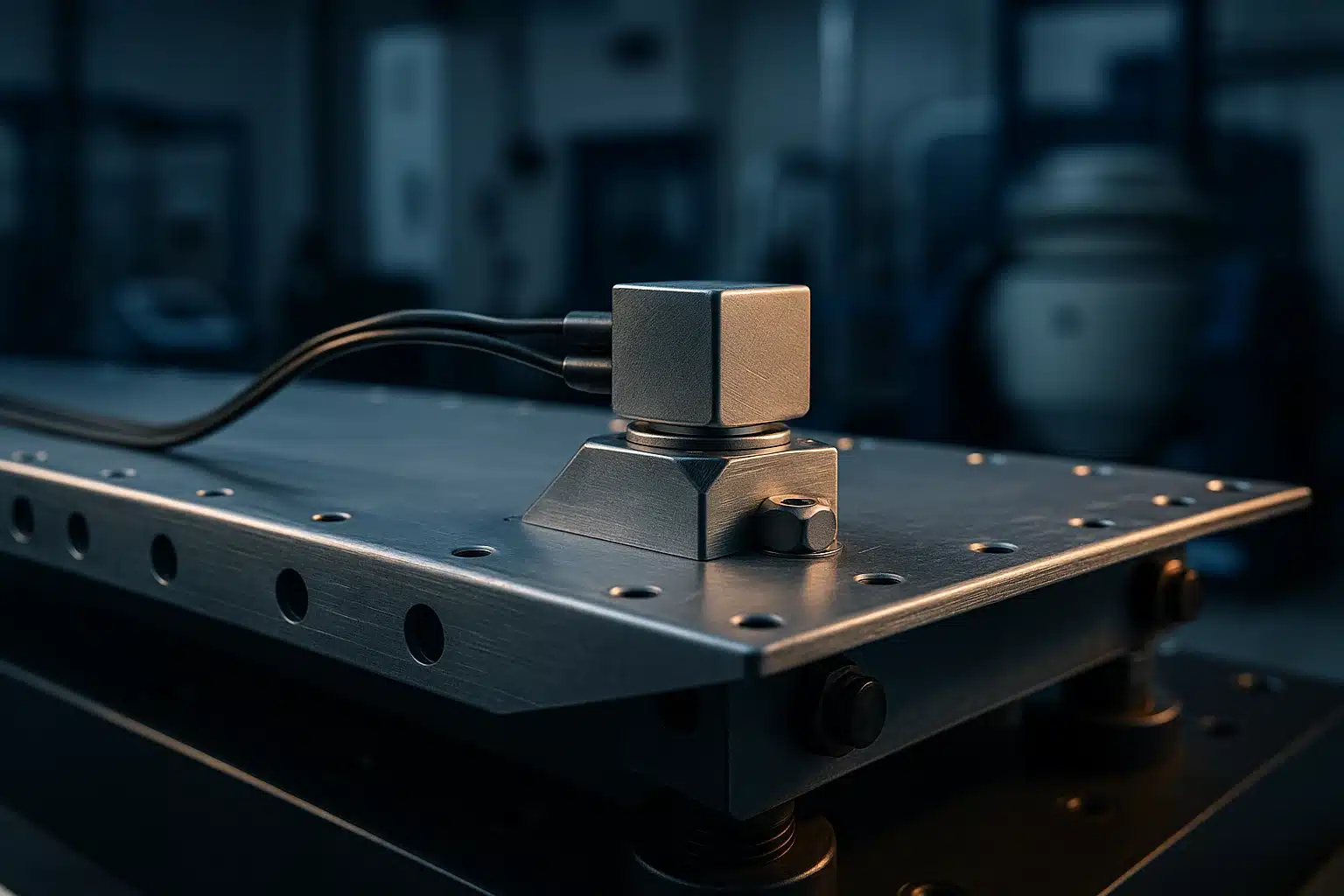

Accéléromètre triaxial collé sur un panneau structural métallique instrumenté, monté sur un montage d'essai vibratoire
Accéléromètre triaxial collé sur un panneau structural métallique instrumenté, monté sur un montage d'essai vibratoire

Ressource AVNIR Engineering

Actualité — En janvier 2026, deux chercheurs ont publié une méthode d’extraction de paramètres modaux à partir d’essais de vibration entraînés par hélice, présentée comme une alternative économique aux essais de vibration au sol pour la certification. Preuve que l’analyse vibratoire continue d’évoluer vers des protocoles plus légers et instrumentés autrement (Dessena et Pontillo, arXiv, janvier 2026).

Une machine qui commence à vibrer autrement, une structure qui doit prouver sa tenue avant vol : dans les deux cas, la réponse passe par l’analyse vibratoire. Mesurer un signal de vibration, le décomposer en fréquences, y lire une signature, c’est accéder à l’état mécanique d’un système sans le démonter. Cet article détaille la méthode, du capteur au spectre, les deux grands domaines d’analyse (temporel et fréquentiel), et les cas d’application, du diagnostic d’une machine tournante à la qualification d’un équipement aéroporté.

L’essentiel

  • L’analyse vibratoire consiste à mesurer les vibrations d’un système pour en déduire son état mécanique ou vérifier sa tenue à un environnement dynamique.
  • Elle s’appuie sur deux domaines complémentaires : le domaine temporel (forme et amplitude du signal dans le temps) et le domaine fréquentiel (contenu spectral révélé par la FFT).
  • Chaque défaut mécanique laisse une signature spectrale caractéristique : balourd, désalignement, jeu, écaillage de roulement se lisent à des fréquences précises.
  • En diagnostic, l’analyse vibratoire est un outil de maintenance prédictive ; en qualification, elle vérifie la tenue d’un équipement aux essais normatifs.
  • La mesure repose sur des accéléromètres bien placés et une chaîne d’acquisition maîtrisée : mauvais montage ou repliement de spectre faussent toute l’interprétation.

Qu’est-ce que l’analyse vibratoire

L’analyse vibratoire est l’étude des vibrations d’un système mécanique dans le but d’en déduire son état de santé ou de vérifier sa tenue à un environnement dynamique. Toute structure et toute machine vibrent : la nature de ces vibrations renseigne directement sur ce qui se passe à l’intérieur, sans qu’il soit besoin de démonter quoi que ce soit.

Le principe repose sur une idée simple : un système sain vibre d’une certaine façon, un système qui se dégrade vibre autrement. Un balourd qui apparaît, un roulement qui s’écaille, un serrage qui se relâche modifient la réponse vibratoire de manière repérable. L’enjeu est de mesurer cette réponse proprement, puis de la lire au bon endroit.

Deux grandes finalités se dégagent. La première est le diagnostic : surveiller une machine en fonctionnement pour anticiper une panne. La seconde est la qualification : soumettre un équipement à un environnement vibratoire représentatif et prouver qu’il y résiste. Les outils sont largement communs, l’objectif diffère.

Domaine temporel et domaine fréquentiel

Une vibration s’analyse dans deux domaines complémentaires : le temps et la fréquence. Le domaine temporel décrit l’évolution du signal instant après instant ; le domaine fréquentiel décompose ce même signal en ses composantes périodiques. Passer de l’un à l’autre change radicalement ce que l’on voit.

Dans le domaine temporel, on lit l’amplitude, la présence de chocs, la modulation lente d’une enveloppe. Une valeur efficace, ou RMS, résume l’énergie vibratoire globale ; un facteur de crête élevé trahit des impacts brefs, typiques d’un défaut naissant de roulement. C’est le domaine du signal brut, utile pour les phénomènes transitoires et non stationnaires.

La transformée de Fourier

Le domaine fréquentiel est celui où l’analyse vibratoire prend toute sa puissance. La transformée de Fourier rapide, ou FFT, convertit un signal temporel en un spectre qui affiche l’amplitude en fonction de la fréquence. Chaque raie du spectre correspond à un phénomène périodique précis, que l’on peut relier à un organe de la machine : la fréquence de rotation, ses harmoniques, la fréquence d’engrènement d’un train d’engrenages, les fréquences caractéristiques d’un roulement.

Cette conversion a ses règles. Le signal doit être échantillonné à plus du double de la fréquence la plus haute d’intérêt, soit au moins 25,6 kHz pour observer proprement une bande utile jusqu’à 10 kHz, sous peine de repliement de spectre, ce phénomène qui fait apparaître de fausses raies à de mauvaises fréquences. Le fenêtrage du signal, la résolution fréquentielle, le moyennage conditionnent eux aussi la qualité du spectre. Une FFT mal paramétrée produit un diagnostic faux avec l’aplomb d’un chiffre.

La chaîne de mesure : du capteur au spectre

La fiabilité d’une analyse vibratoire se joue d’abord dans la chaîne de mesure, du capteur à la numérisation : un spectre ne vaut que si chaque maillon le précédant est maîtrisé. Le capteur le plus répandu est l’accéléromètre piézoélectrique, qui délivre une charge proportionnelle à l’accélération sur une très large bande, de 10 Hz à plus de 10 kHz.

Trois grandeurs décrivent une vibration : le déplacement, la vitesse et l’accélération, reliées entre elles par dérivation. On mesure le plus souvent l’accélération, puis on intègre pour remonter à la vitesse, indicateur privilégié de la sévérité vibratoire des machines, où une vitesse efficace de 4,5 mm/s marque déjà une alerte sur bien des machines tournantes. Le choix de la grandeur suit la bande de fréquences : le déplacement parle surtout en basses fréquences, l’accélération en hautes fréquences.

Le montage du capteur est déterminant. Un accéléromètre vissé sur une surface plane et propre reste fidèle jusqu’à très haute fréquence ; simplement collé, aimanté ou tenu à la main, il perd de la bande passante et introduit sa propre résonance de montage, source de fausses raies. Un capteur triaxial saisit les trois directions à la fois, précieux quand l’orientation de la vibration n’est pas connue d’avance. Et le placer sur un ventre de vibration plutôt que sur un noeud conditionne tout le reste : un capteur mal positionné peut manquer purement et simplement le mode qu’on cherche à observer.

Lire une signature vibratoire

Chaque défaut mécanique laisse une signature spectrale reconnaissable : c’est ce qui permet, à partir d’un seul spectre, de nommer la cause d’une vibration anormale. L’analyse revient à confronter le spectre mesuré à un catalogue de signatures connues.

Quelques exemples parlent d’eux-mêmes :

  • un balourd se manifeste par une raie forte à la fréquence de rotation, la première harmonique ;
  • un désalignement ou un jeu excite surtout la deuxième, parfois la troisième harmonique ;
  • un défaut de roulement apparaît à des fréquences non entières, calculables à partir de la géométrie de la cage et des billes, souvent révélées par analyse d’enveloppe ;
  • une résonance de structure amplifie fortement toute excitation qui tombe sur une fréquence propre, indépendamment de sa source.

Ce dernier point fait le lien avec l’analyse modale : pour interpréter une amplification, il faut connaître les fréquences propres et les déformées de la structure. Une vibration excessive n’est pas toujours le signe d’une source plus forte ; c’est souvent une source ordinaire tombée sur une résonance.

AVNIR Engineering

Une signature vibratoire à interpréter, un essai à qualifier ?

Mesure, FFT, diagnostic, qualification aux normes DO-160 et MIL-STD-810 : parlons de votre problématique vibratoire et du moyen d’essai adapté.

Découvrir notre expertise Mécanique  Parlons de votre projet

Diagnostic et maintenance prédictive

En diagnostic, l’analyse vibratoire est le pilier de la maintenance prédictive : elle détecte une dégradation avant la panne, ce qui permet d’intervenir au bon moment plutôt que trop tôt ou trop tard. Le principe est de suivre l’évolution des indicateurs vibratoires dans le temps et de réagir sur tendance, pas sur seuil brut.

Tout commence par une mesure de référence, prise sur la machine saine : c’est la signature de base à laquelle on comparera les relevés ultérieurs. Une machine ne vibre jamais à zéro, et ce qui compte n’est pas le niveau absolu mais son écart à cette référence. Deux machines identiques peuvent afficher des signatures différentes sans que l’une soit en défaut, d’où l’importance de raisonner en évolution plutôt qu’en valeur brute.

Un défaut de roulement, par exemple, suit une progression typique : d’abord des composantes de très haute fréquence imperceptibles à l’oreille, puis l’apparition des fréquences caractéristiques dans le spectre, enfin un bruit audible et une élévation de température de 10 à 15 °C. Détecté tôt, il se planifie ; détecté tard, il casse. La valeur de l’analyse tient dans cette anticipation et dans le suivi régulier qui la rend possible.

Une difficulté surgit sur les machines à régime variable : la fréquence des défauts se déplace avec la vitesse de rotation, ce qui étale et brouille un spectre classique. L’analyse d’ordres résout ce problème en rapportant les fréquences non plus au temps mais à la rotation : les composantes liées à l’arbre deviennent des raies fixes, quel que soit le régime. C’est un outil clé pour les moteurs et les turbomachines, dont le régime ne cesse d’évoluer.

Les limites de l’analyse vibratoire

L’analyse vibratoire est puissante, mais elle a des limites qu’un diagnostic honnête reconnaît. Elle repose sur des mesures dont la qualité conditionne tout, et sur une interprétation qui demande de l’expérience plus qu’un catalogue de seuils.

  • un capteur mal placé ou mal monté peut masquer un défaut, ou en inventer un ;
  • un défaut naissant se noie parfois dans le bruit de fond avant d’émerger dans le spectre ;
  • plusieurs défauts coïncidant en fréquence se recouvrent et brouillent l’attribution ;
  • l’analyse dit et quoi, rarement combien de temps il reste avant la panne : la durée de vie dépend encore du régime et de la charge.

Ces précautions n’enlèvent rien à la méthode : elles rappellent qu’un spectre s’interprète, et qu’une signature isolée vaut toujours moins qu’une tendance suivie dans la durée.

Qualification vibratoire d’un équipement

En qualification, l’analyse vibratoire sert à prouver qu’un équipement supporte l’environnement dynamique qu’il rencontrera en service. On soumet la pièce à un profil vibratoire représentatif sur un moyen d’essai, et l’on vérifie qu’elle conserve son intégrité et ses fonctions.

Les référentiels encadrent ces essais : la norme DO-160 pour les équipements aéroportés, la MIL-STD-810 pour les matériels militaires, les standards ECSS pour le spatial. Ils définissent des profils sinusoïdaux, aléatoires ou de choc, et des critères de conformité. La mise en oeuvre relève des essais vibratoires de qualification, où le pilotage du moyen d’excitation et l’instrumentation par accéléromètres sont aussi critiques que le profil lui-même.

Ces profils se répartissent en trois familles, qui ne sollicitent pas la structure de la même façon. Le balayage sinusoïdal parcourt une plage de fréquences, typiquement de 20 Hz à 2 kHz, pour révéler les résonances et vérifier la tenue à une excitation entretenue. La vibration aléatoire, décrite par une densité spectrale de puissance, reproduit un environnement réel où toutes les fréquences sont excitées en même temps, comme le fond vibratoire d’un vol. Le choc, enfin, simule un impact bref et sévère, un largage ou un atterrissage. Chaque famille cible un mode de défaillance distinct, et un équipement doit souvent passer les trois.

Ici, l’analyse vibratoire ne se contente pas de constater : elle instruit. Une résonance repérée en balayage sinusoïdal, une amplification locale mesurée par un accéléromètre bien placé orientent la conception vers un renfort, un amortisseur ou un isolateur. C’est le retour de l’essai vers le calcul, au coeur de la démarche d’un bureau d’études en mécanique.

Cette boucle vertueuse, du calcul qui prédit à l’essai qui confirme, puis du calcul que l’on recale sur la mesure, est la marque d’un bureau d’études dynamique. Elle transforme une mesure ponctuelle en modèle réutilisable, capable d’anticiper les évolutions futures du produit sans repartir de zéro à chaque modification.

FAQ : analyse vibratoire

Quelle différence entre analyse vibratoire et analyse modale ?

L’analyse vibratoire étudie les vibrations réelles d’un système en fonctionnement ou en essai, pour diagnostiquer un défaut ou vérifier une tenue. L’analyse modale, elle, cherche à identifier les propriétés intrinsèques de la structure : ses fréquences propres et ses déformées. La première observe la réponse, la seconde caractérise le système qui la produit. Les deux se complètent, notamment pour expliquer une résonance.

À quoi sert la FFT en analyse vibratoire ?

La transformée de Fourier rapide convertit un signal vibratoire mesuré dans le temps en un spectre de fréquences. Elle révèle les composantes périodiques du signal, chacune reliée à un organe précis de la machine. C’est l’outil qui permet d’attribuer une vibration à une cause : balourd, désalignement, roulement ou engrènement.

Comment détecte-t-on un défaut de roulement par les vibrations ?

Un roulement dégradé génère des chocs répétés à des fréquences non entières, calculables à partir de sa géométrie. On les révèle par l’analyse d’enveloppe, qui démodule les hautes fréquences excitées par les impacts. Le facteur de crête du signal temporel et la montée de composantes haute fréquence sont des indicateurs précoces.

Qu’est-ce que le repliement de spectre et comment l’éviter ?

Le repliement, ou aliasing, fait apparaître de fausses raies à de mauvaises fréquences lorsque le signal est échantillonné trop lentement. On l’évite en échantillonnant à plus du double de la fréquence maximale d’intérêt et en plaçant un filtre anti-repliement avant la numérisation. Sans cette précaution, le spectre est trompeur.

L’analyse vibratoire s’applique-t-elle à la qualification aéronautique ?

Oui. Elle est au coeur des essais de qualification vibratoire encadrés par les normes DO-160, MIL-STD-810 et les standards ECSS. L’équipement est soumis à un profil vibratoire représentatif, sinusoïdal, aléatoire ou de choc, et l’analyse vérifie qu’il conserve son intégrité et ses fonctions.

Une vibration à diagnostiquer, une tenue dynamique à prouver ?

AVNIR Engineering couvre l’analyse vibratoire de bout en bout : mesure de fréquences de résonance et de déformées modales, caractérisation de l’amortissement des composites, essais vibratoires multiaxes sur excitateur hydraulique 6 axes (LabCom AdViTAM, partenariat avec le LaMCoS de l’INSA de Lyon), qualification aux référentiels DO-160, MIL-STD-810 et ECSS, dimensionnement d’isolateurs et d’absorbeurs dynamiques. Du signal mesuré au montage instrumenté, jusqu’à la corrélation calcul-essais et au recalage de modèle.

Découvrir notre expertise Mécanique  ·  Échanger avec nos ingénieurs

Sources & références

  • RTCA/EUROCAE, DO-160 (conditions environnementales et essais des équipements aéroportés) : consulter
  • MIL-STD-810 (Environmental Engineering Considerations and Laboratory Tests) : consulter

Référentiels cités dans cet article. Liens vers les organismes émetteurs, vérifiés le 21 juillet 2026.
