Un calculateur de vol, un actionneur, un boîtier électronique ou une structure embarquée ne se contentent pas de fonctionner sur la paillasse. Ils doivent survivre au vol, au roulage, à la mise à feu d’un moteur, au décollage d’un lanceur. Les essais vibratoires et la qualification vibratoire sont la façon dont on le démontre, preuves à l’appui, avant la mise en service. Cet article fait le point sur les trois grands référentiels du secteur (DO-160, MIL-STD-810 et ECSS), sur les types d’essais, et sur le chemin qui mène du profil d’essai à la qualification.

Pourquoi qualifier un équipement en vibration

Tout matériel aéronautique, de défense ou spatial subit pendant sa vie des sollicitations dynamiques. Vibrations aérodynamiques et moteur, turbulences, roulage, transport, chocs de manœuvre ou pyrotechniques, environnement acoustique du décollage : la liste est longue et dépend de la mission. Ces sollicitations provoquent des desserrages, des fissures de fatigue, des ruptures de connexions, des dysfonctionnements intermittents difficiles à reproduire une fois l’équipement revenu au sol.

La qualification vibratoire répond à une question simple : la définition de l’équipement tient-elle son environnement, avec une marge, sur toute sa durée de vie ? Y répondre demande deux approches indissociables.

• La simulation numérique (analyse dynamique par éléments finis, calcul de fatigue vibratoire, estimation de durée de vie) pour dimensionner et anticiper.
• L’essai physique pour valider le comportement réel et recaler les modèles.

Le lien entre les deux, la corrélation calcul/essais, est central. C’est lui qui donne confiance dans les prévisions et qui permet d’extrapoler au-delà des seuls points mesurés. Dans nos campagnes, ce recalage s’appuie souvent sur une analyse modale expérimentale menée en amont : instrumentation par accéléromètres, mesure des fréquences propres, calcul des déformées modales, puis confrontation au modèle éléments finis. Sans cette étape, un profil d’essai reste une hypothèse.

Trois référentiels pour trois environnements

Le niveau et la nature des essais ne sont pas laissés à l’appréciation. Ils découlent de référentiels normatifs. Trois dominent le secteur, chacun adapté à un domaine.

RTCA DO-160 : l’aéronautique

La norme RTCA DO-160, « Environmental Conditions and Test Procedures for Airborne Equipment » (son équivalent européen est l’EUROCAE ED-14), est le référentiel des conditions d’environnement et procédures d’essai des équipements embarqués aéronautiques. Sa section 8 est consacrée aux vibrations ; d’autres sections couvrent les chocs et la sécurité au crash. La norme définit des catégories d’équipement selon le type d’aéronef et la zone d’installation, auxquelles correspondent des profils d’essai sinus et aléatoire. Elle sert largement dans le cadre de la certification des équipements de l’aviation civile.

MIL-STD-810 : la défense

La norme américaine MIL-STD-810, « Environmental Engineering Considerations and Laboratory Tests », encadre les essais d’environnement des matériels de défense. La Method 514 traite des vibrations, la Method 516 des chocs. Sa philosophie repose sur le tailoring : au lieu d’appliquer un gabarit unique, on ajuste les essais au profil d’environnement réel de la plateforme sur son cycle de vie. C’est le référentiel de référence pour les équipements militaires terrestres, aéroportés et navals.

ECSS : le spatial

Pour le spatial européen, ce sont les normes ECSS (European Cooperation for Space Standardization) qui font foi. Elles couvrent l’ensemble des essais mécaniques et d’environnement des matériels spatiaux. La norme d’essai ECSS-E-ST-10-03 « Testing » distingue notamment les niveaux de qualification et de recette et décrit les essais sinus, aléatoire, choc (spectre de réponse au choc) et quasi-statique (sine-burst). L’enjeu : démontrer la tenue au décollage, vibrations et acoustique, puis en orbite.

Les grands types d’essais vibratoires

Essai sinus (balayage et maintien)

L’essai sinus applique une excitation à une fréquence unique. En balayage (sweep), on parcourt une plage de fréquences pour identifier les résonances de la structure. En maintien (dwell), on reste à une fréquence critique pour éprouver la tenue. C’est l’essai de base pour caractériser le comportement dynamique et éprouver la robustesse à un mode particulier. En pratique, un balayage sinus à faible niveau sert aussi de signature avant/après : si une fréquence propre a bougé entre deux passages, quelque chose a cédé à l’intérieur.

Essai aléatoire (random)

L’essai aléatoire excite simultanément toute une bande de fréquences, piloté par une densité spectrale de puissance (DSP) exprimée en g²/Hz. Il reproduit fidèlement les environnements réels, large bande par nature, et fournit une image bien plus représentative qu’un sinus. La sévérité globale se résume par la valeur efficace de l’accélération (Grms).

Essai de choc

Le choc est une impulsion brève et de forte amplitude : séparation d’étage, atterrissage, événement pyrotechnique, manutention. On le caractérise par le spectre de réponse au choc (SRS), qui décrit la réponse maximale d’oscillateurs sur toute la gamme de fréquences. Les essais de choc complètent les essais vibratoires pour couvrir les événements transitoires. Nos calculs de réponse dynamique traitent d’ailleurs ces sollicitations transitoires (choc, séisme) aussi bien que le domaine spectral (harmonique, aléatoire), en linéaire comme en non-linéaire selon le comportement de la structure.

Analyse modale expérimentale

L’analyse modale expérimentale identifie les fréquences propres, les déformées modales et les amortissements d’une structure, par balayage sinus à faible niveau ou excitation au marteau de choc, avec une instrumentation dédiée (accéléromètres). Elle est essentielle au recalage des modèles éléments finis : c’est le pont entre le calcul et l’essai, qui garantit que les prévisions numériques reflètent la réalité. L’amortissement mérite une attention particulière sur les matériaux composites, où il conditionne fortement la réponse dynamique. Nous le mesurons sur bancs d’essais spécifiques, y compris par méthode acoustique (Grindosonic®), ce qui alimente ensuite les modèles avec des valeurs réelles plutôt que des hypothèses de catalogue.

Du profil d’essai à la qualification

Une campagne ne commence pas par le pot vibrant. Elle commence par une spécification d’environnement, le profil de vie ou de mission de l’équipement. Le chemin type suit cinq étapes.

1. Spécification d’environnement : recensement des sollicitations subies (phases de vol, roulage, transport, décollage).
2. Gabarit d’essai : traduction en profils exploitables (courbe sinus, DSP aléatoire, spectre de choc), avec des marges de qualification (niveaux supérieurs à l’environnement attendu) et une durée équivalente calculée par cumul de dommage (accélération temporelle).
3. Instrumentation : accéléromètres de pilotage et de contrôle, jauges, mesures complémentaires. Le pilotage est asservi en boucle fermée sur un accéléromètre de référence, parfois complété par corrélation d’images pour cartographier les déplacements.
4. Critères de succès : fonctionnement pendant et après essai, absence de fissure ou de desserrage, et stabilité des fréquences propres. Une dérive entre les mesures avant/après signale un endommagement.
5. Rapport de qualification : consignation des profils, mesures, événements et conclusions, qui fait foi vis-à-vis du donneur d’ordre.

Reste une distinction commune aux trois référentiels : la qualification (avec marges, sur modèle de qualification) ne se confond pas avec la recette (aux niveaux nominaux, sur chaque exemplaire de vol). La première valide une définition. La seconde traque les défauts de fabrication, exemplaire par exemplaire.

Les moyens d’essai : pot vibrant et excitateur multiaxes

Deux familles de moyens couvrent l’essentiel des besoins, du composant à la structure complète.

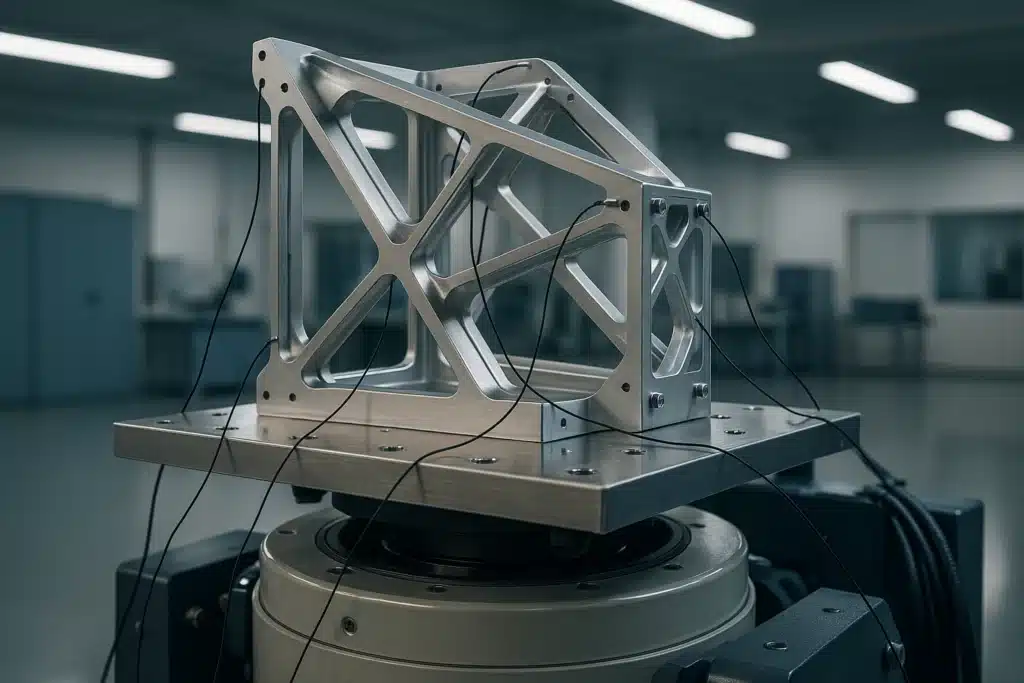

• Le pot vibrant électrodynamique : moyen mono-axe, il réalise les essais vibratoires de validation, de robustesse et de fatigue. On répète l’essai selon les trois axes (X, Y, Z) au moyen d’équerres et de montages adaptés.
• L’excitateur hydraulique 6 axes : moyen multiaxes, il applique plusieurs axes de sollicitation simultanément. Plus proche de l’environnement réel, jamais strictement mono-axe, il révèle les couplages entre modes qu’un essai séquentiel ne voit pas. AVNIR met en œuvre ce type d’essais sur excitateur hydraulique 6 axes (Equipex PHARE-3), un moyen développé dans un cadre de recherche partenariale avec le laboratoire LaMCoS de l’INSA de Lyon.

Nos équipes conçoivent aussi les montages et bancs d’essais quand le besoin sort du standard. Deux exemples parlants : un banc dédié à la caractérisation inertielle d’un solide (mesure des caractéristiques d’inertie, appliquée par exemple à une aube de turbomachine), et des bancs sur mesure pour valider des systèmes atténuateurs de vibration, isolateurs et absorbeurs dynamiques, depuis la spécification jusqu’aux essais de validation en passant par la simulation numérique. Concevoir le moyen fait partie de l’essai, pas à côté.

Ces moyens se conjuguent avec le calcul. Analyse modale expérimentale, calcul de fatigue vibratoire et estimation de durée de vie (sollicitation monoaxiale ou multiaxiale), corrélation calcul/essais et recalage de modèles forment une même boucle. C’est cette boucle calcul, essai, recalage qui fait la solidité d’une qualification, et qui permet de conclure sans multiplier les essais au-delà du nécessaire.

FAQ

Quelle est la différence entre un essai sinus et un essai aléatoire ?

Le sinus applique une fréquence unique, balayée ou maintenue, pour localiser les résonances et éprouver une fréquence critique. L’aléatoire excite toute une bande de fréquences à la fois, selon une densité spectrale de puissance (DSP), et reproduit fidèlement un environnement réel large bande.

Quelle différence entre qualification et recette ?

La qualification démontre, avec des marges et sur un modèle de qualification, que la définition tient son environnement. La recette (acceptance) vérifie chaque exemplaire de vol aux niveaux nominaux, sans marge, pour détecter les défauts de fabrication.

Faut-il tester selon les trois axes ?

Oui. Sur un pot vibrant mono-axe, l’essai est répété selon X, Y puis Z, car la réponse dépend de la direction d’excitation. Un excitateur multiaxes permet d’appliquer plusieurs axes simultanément.

Pourquoi un essai multiaxes plutôt que mono-axe ?

L’environnement réel n’est jamais mono-axe : les sollicitations arrivent selon plusieurs directions et les modes se couplent. Un excitateur multiaxes reproduit ces sollicitations simultanées et révèle des couplages invisibles à un essai séquentiel.

Comment est déterminé le niveau d’essai vibratoire ?

Il part de la spécification d’environnement, traduite en gabarit d’essai (sinus, DSP aléatoire, spectre de choc), auquel on applique des marges de qualification et une durée équivalente par cumul de dommage. Le référentiel applicable (DO-160, MIL-STD-810 ou ECSS) fixe le cadre.

Mener votre campagne d’essais vibratoires avec AVNIR

AVNIR Engineering conçoit et mène vos campagnes d’essais vibratoires et de qualification pour l’aéronautique, la défense et le spatial : analyse modale expérimentale, mesure d’amortissement des composites, essais de validation, de robustesse et de fatigue sur pot vibrant, essais multiaxes sur excitateur hydraulique 6 axes (Equipex PHARE-3), calcul de fatigue vibratoire et corrélation calcul/essais, jusqu’à la conception de bancs sur mesure quand le besoin l’exige. De la spécification d’environnement au rapport de qualification, nos ingénieurs vous accompagnent sur l’ensemble de la démarche, dans le respect des référentiels applicables.

Découvrez notre expertise mécanique & vibratoire ou échangeons sur votre besoin de qualification.

Pour aller plus loin (référentiels officiels)

• RTCA DO-160G : Environmental Conditions and Test Procedures for Airborne Equipment
• MIL-STD-810 : DoD ASSIST (répertoire officiel des normes de défense)
• ECSS-E-ST-10-03 « Testing » (European Cooperation for Space Standardization)
