Développement d’un banc d’essai : concevoir, instrumenter, piloter

Ressource AVNIR Engineering

Publié le 15 juillet 2026, à jour des référentiels et bonnes pratiques en vigueur.

Un banc de catalogue reproduit une sollicitation standard. Un banc d’essai sur mesure reproduit votre sollicitation, celle que votre pièce subira réellement en vol, sous vibration multiaxe, en environnement thermo-acoustique ou en fatigue. Cet article décrit, étape par étape, comment un bureau d’études conçoit, instrumente et pilote un banc d’essai fiable, et pourquoi la qualité de la mesure vaut celle du montage.

À quoi sert un banc d’essai sur mesure ?

Un banc d’essai est un moyen physique qui applique à une pièce, un assemblage ou un système une sollicitation contrôlée, puis mesure sa réponse. Les moyens standard, comme le pot vibrant mono-axe, la machine de traction ou l’enceinte climatique, couvrent une large part des besoins. Mais une part croissante des programmes aéronautiques, spatiaux et de défense en sort : sollicitations combinées, géométries atypiques, environnements couplés associant vibration et température, ou grandeurs physiques qu’aucun moyen sur étagère ne restitue fidèlement.

Développer un banc sur mesure devient alors la seule voie pour reproduire fidèlement l’environnement réel du composant. C’est particulièrement vrai lorsqu’il faut :

• appliquer des sollicitations multiaxes représentatives d’un profil de vol, là où un essai mono-axe sous-estime les couplages ;
• caractériser un comportement acoustique ou thermo-acoustique (signature, amortissement, réponse à un champ de pression) ;
• mesurer une grandeur spécifique, par exemple l’amortissement d’un matériau composite, la tenue d’une soudure, l’érosion d’un bord d’attaque ou le comportement au choc, avec un montage dédié ;
• conduire des essais aggravés ou d’endurance, où l’on pousse un composant au-delà de son enveloppe nominale pour révéler ses modes de défaillance ;
• qualifier un démonstrateur avant industrialisation, dans des conditions au plus proche de l’usage final.

Autrement dit, on conçoit un banc d’essai quand la question posée est trop précise pour la réponse générique d’un moyen standard. La valeur d’un banc sur mesure ne tient pas à sa complexité mécanique. Elle tient à sa représentativité et à la traçabilité de ce qu’il mesure.

Les étapes de développement d’un banc d’essai

Concevoir un banc d’essai est un projet d’ingénierie à part entière, à la croisée de la mécanique, de la mesure et de l’automatique. Cinq étapes structurent un développement maîtrisé.

1. Cahier des charges et spécification d’essai

Tout part de la question à laquelle le banc doit répondre. Cette étape traduit un besoin d’essai en cahier des charges exploitable par les concepteurs. On y fige :

• les grandeurs à mesurer (accélération, déformation, effort, température, pression acoustique) et leurs plages ;
• les niveaux de sollicitation et le profil temporel ou fréquentiel visé (harmonique, aléatoire, choc, transitoire) ;
• les incertitudes admissibles sur la mesure, qui dimensionnent ensuite la chaîne d’instrumentation ;
• les interfaces mécaniques avec la pièce testée, l’encombrement, la sécurité opérateur, les contraintes normatives applicables.

Une spécification rigoureuse à ce stade évite les reprises coûteuses en aval. C’est elle qui garantit que le banc mesurera bien ce que le programme attend, dans les tolérances attendues. Dans notre expérience, c’est aussi l’étape la plus souvent sous-estimée : un besoin formulé en une phrase (« qualifier cette pièce en vibration ») cache presque toujours une dizaine de choix implicites qu’il vaut mieux poser noir sur blanc avant de dessiner la moindre interface.

2. Conception mécanique et dimensionnement

La partie mécanique du banc (bâti, interfaces, montage d’essai, systèmes de mise en charge) se conçoit ensuite en CAO puis se dimensionne par le calcul. L’objectif est un banc suffisamment rigide et stable pour ne pas polluer la mesure de sa propre réponse dynamique. Un bâti dont les modes propres tombent dans la bande de fréquence d’essai contaminerait les résultats.

Le dimensionnement s’appuie sur des analyses par éléments finis : statique, dynamique, modale, parfois non-linéaire ou thermique selon l’usage. On vérifie la tenue mécanique, on repousse les fréquences propres du montage hors de la plage utile, on optimise les masses et les fixations.

Un point sur lequel nous avons une position tranchée : le réflexe d’ajouter de la masse pour « rigidifier » n’est pas toujours le bon. Un bâti massif déplace certes les modes vers le haut, mais il alourdit le montage, complique les interfaces et peut introduire ses propres couplages. Nous privilégions le plus souvent une structure raide et calculée au plus juste, dont les premiers modes sont volontairement placés hors de la bande utile, plutôt qu’un bloc surdimensionné. À ce stade, le banc n’existe encore que sous forme de modèle, mais un modèle déjà calculé pour tenir ses promesses.

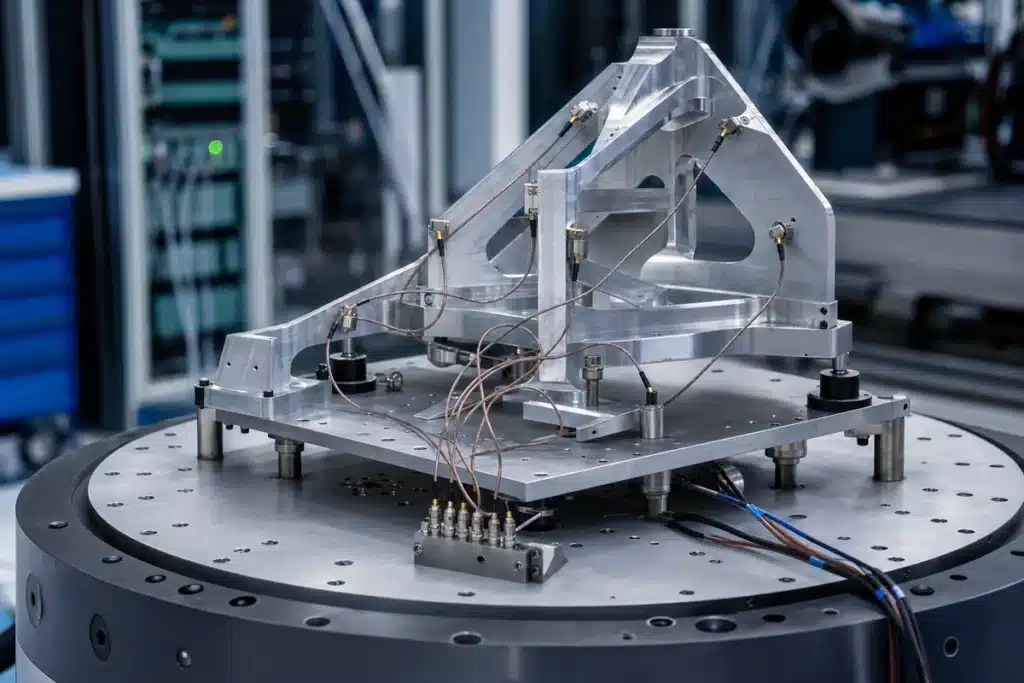

3. Instrumentation et chaîne de mesure

C’est le cœur du banc d’essai, et souvent ce qui distingue un moyen crédible d’un moyen approximatif. L’instrumentation transforme un phénomène physique en donnée exploitable, à travers une chaîne de mesure dont chaque maillon compte :

• les capteurs : accéléromètres piézoélectriques pour la vibration, jauges de déformation pour les contraintes, capteurs d’effort, thermocouples, microphones pour l’acoustique, choisis pour leur bande passante, leur sensibilité et leur point de fixation ;
• le conditionnement du signal (amplification, filtrage anti-repliement) qui préserve l’information utile avant numérisation ;
• le système d’acquisition, dont la fréquence d’échantillonnage et la résolution doivent rester cohérentes avec les phénomènes observés ;
• le positionnement des voies de mesure, dicté par la physique du problème. Un capteur mal placé mesure un artefact, pas le phénomène.

La qualité d’un banc d’essai se joue largement ici. Le nombre de voies, la nature des capteurs et leur implantation découlent directement de l’objectif d’essai et des incertitudes fixées au cahier des charges. C’est aussi le terrain où se développe une instrumentation spécifique quand les capteurs du commerce ne suffisent pas, associée à un traitement du signal robuste capable d’extraire la grandeur utile d’un signal bruité.

Une conviction issue du terrain : sur un banc vibratoire, nous plaçons systématiquement une voie de contrôle au plus près de l’interface pièce-montage, et non au point d’excitation. Ce qui importe pour la pièce, c’est ce qu’elle reçoit réellement, pas ce que délivre l’excitateur. Pour les campagnes vibratoires, l’analyse modale expérimentale, qui consiste à mesurer les modes propres réels de la structure, est une compétence d’instrumentation à part entière, qui vient nourrir et recaler le calcul.

4. Pilotage et asservissement

Un banc d’essai n’applique pas une sollicitation en boucle ouverte : il l’asservit. Le système de pilotage compare en permanence la sollicitation réellement appliquée à la consigne, c’est-à-dire le profil visé, et corrige les écarts. C’est ce qui permet de reproduire un spectre vibratoire cible, un profil de choc ou une montée en effort de façon répétable d’un essai à l’autre.

La qualité de l’asservissement conditionne la fidélité de l’essai. Pour des sollicitations complexes, par exemple des essais vibratoires multiaxes pilotés simultanément sur plusieurs degrés de liberté, le contrôle devient un enjeu technique majeur : il faut piloter chaque axe en tenant compte des couplages, sous peine de dénaturer la sollicitation. Les moyens d’essai multiaxes, tels que l’excitateur hydraulique 6 axes de l’Équipex PHARE-3, illustrent ce niveau d’exigence sur le pilotage.

5. Validation et qualification du banc

Avant de tester quoi que ce soit, il faut valider le banc lui-même. On vérifie que la chaîne de mesure est étalonnée et traçable, chaque capteur étant raccordé, directement ou indirectement, à des étalons de référence, pour que l’incertitude annoncée soit défendable. On contrôle que les capteurs répondent dans leurs tolérances, que le montage se comporte comme prévu par le calcul et que le pilotage restitue fidèlement les consignes. On caractérise enfin le comportement propre du banc (masses ajoutées, modes du montage, bruit de fond de mesure) pour pouvoir ensuite le distinguer de la réponse de la pièce.

Cette qualification est la condition de confiance dans tous les résultats qui suivront. Un banc non caractérisé produit des chiffres. Un banc qualifié produit des preuves.

Ce qu’AVNIR sait concevoir : quelques bancs réalisés

Ces principes ne restent pas théoriques chez nous. Les bancs ci-dessous, conçus et réalisés par AVNIR Engineering, donnent une idée de la variété des problématiques d’instrumentation qu’un moyen sur mesure doit résoudre. Ils sont cités ici comme illustrations de savoir-faire, non comme études de cas.

Endurance et fatigue. Un banc d’endurance de flexion rotative sur des harnais électriques, qui reproduit sur la durée les cycles de flexion vus en service. Un banc d’endurance sur un capteur de niveau d’huile, conçu pour des essais aggravés destinés à révéler les limites du composant. Ce type de banc demande une mécanique fiable sur des millions de cycles et une surveillance instrumentée capable de détecter la dérive avant la rupture.

Vibration et acoustique. Des bancs de mesures acoustiques et thermo-acoustiques, où la difficulté tient autant au montage qu’au champ de pression à caractériser. Un banc de caractérisation vibratoire d’absorbeurs dynamiques montés sur des tuyauteries de moteurs d’hélicoptère. La mesure des caractéristiques d’inertie d’un solide par analyse vibratoire, appliquée par exemple à la caractérisation inertielle d’une aube de turbomachine, où la grandeur cherchée se déduit indirectement de la réponse dynamique.

Matériaux. La mesure d’amortissement de matériaux composites en température et sans contact, par la méthode Grindosonic®, qui évite d’introduire un capteur au contact susceptible de fausser la mesure. Un banc de chute pour la simulation d’impact à haute énergie sur composites. Un banc de pliage pour la caractérisation de soudures sur éprouvette métallique. Un banc d’érosion des bords d’attaque d’ailes d’avion, qui reproduit une agression progressive difficile à qualifier autrement.

Le fil conducteur de ces réalisations est le même : une instrumentation développée pour le besoin et un traitement du signal taillé pour extraire une grandeur exploitable là où un moyen générique ne mesurerait qu’un ordre de grandeur.

La boucle essais ↔ calcul

Un banc d’essai n’a de sens que parce qu’il dialogue avec la simulation. Les deux ne s’opposent pas : ils se corrigent mutuellement dans une boucle essais ↔ calcul.

Le calcul par éléments finis prédit le comportement d’une structure avant même sa fabrication. L’essai mesure le comportement réel. L’écart entre les deux, et il y en a toujours un, est une information précieuse : il révèle une hypothèse de modélisation à revoir, qu’il s’agisse des conditions aux limites, de l’amortissement, des jeux ou des propriétés matériaux. Le recalage de modèle ajuste alors le modèle numérique pour qu’il reproduise fidèlement la réalité mesurée.

Un modèle ainsi recalé devient un outil de prédiction fiable. On peut l’utiliser pour explorer des configurations qu’on ne testera jamais physiquement, extrapoler des marges, optimiser une conception. C’est le retour sur investissement le plus durable d’une campagne d’essais : non pas seulement un verdict sur une pièce, mais un modèle de confiance réutilisable. La corrélation calcul/essais et le recalage de modèles font partie intégrante du savoir-faire d’un bureau d’études qui maîtrise à la fois la simulation et la mesure.

Ce que le développement d’un banc ne règle pas

Concevoir un banc d’essai est un moyen, pas une garantie. Quelques limites à garder en tête :

• Un banc ne compense pas une spécification floue. Si la sollicitation à reproduire n’est pas correctement définie, le banc reproduira fidèlement la mauvaise sollicitation.
• La représentativité reste une hypothèse d’ingénieur. Reproduire l’environnement réel suppose des choix (quels axes, quelle bande, quelles conditions aux limites) qu’il faut assumer et documenter.
• Une mesure sans contact, précieuse pour ne pas perturber la pièce, a ses propres domaines de validité : elle ne remplace pas systématiquement une instrumentation embarquée, et le bon choix dépend de la grandeur cherchée.
• Un essai isolé ne remplace pas une démarche de qualification normative complète, lorsque le programme l’exige.
• La donnée ne parle pas seule. Elle demande un post-traitement et une interprétation par des spécialistes du domaine physique concerné.

Face à ces limites, l’intérêt d’un développement mené par un bureau d’études est de couvrir la chaîne de bout en bout, de la spécification à l’interprétation, en passant par la conception, la réalisation, l’instrumentation et le pilotage, pour que chaque maillon reste cohérent avec les autres. C’est cette maîtrise complète, mécanique et mesure réunies, qui distingue un banc d’essai fiable d’un montage improvisé.

FAQ : Développement d’un banc d’essai

Quand faut-il un banc d’essai sur mesure plutôt qu’un moyen standard ?

Dès que la sollicitation à reproduire, la géométrie de la pièce ou la grandeur à mesurer sortent du cadre d’un moyen d’essai standard : sollicitations multiaxes ou combinées, environnements couplés associant vibration et température, caractérisations spécifiques (amortissement, acoustique, érosion), essais aggravés ou d’endurance, ou qualification d’un démonstrateur dans des conditions proches de l’usage réel.

Combien d’étapes compte le développement d’un banc d’essai ?

Cinq étapes principales : la spécification (cahier des charges), la conception mécanique et le dimensionnement, l’instrumentation et la chaîne de mesure, le pilotage et l’asservissement, puis la validation et la qualification du banc avant tout essai.

Pourquoi l’instrumentation est-elle aussi critique que la mécanique ?

Parce qu’un banc mécaniquement irréprochable mais mal instrumenté produit des données inexploitables. Le choix des capteurs, leur positionnement, le conditionnement et l’acquisition du signal déterminent la crédibilité et l’incertitude du résultat autant que la rigidité du montage.

Qu’est-ce que la boucle essais ↔ calcul ?

C’est le dialogue entre la simulation numérique et l’essai physique. Le calcul prédit, l’essai mesure, et l’écart entre les deux sert à recaler le modèle éléments finis. Un modèle recalé devient un outil de prédiction fiable, réutilisable au-delà de la pièce testée.

Un banc d’essai remplace-t-il la simulation ?

Non. Essai et calcul sont complémentaires : la simulation permet d’explorer et d’optimiser avant fabrication, l’essai valide et recale le modèle sur la réalité. Les deux se renforcent dans une même démarche d’ingénierie.
