Publié le 4 août 2026, à jour des référentiels et bonnes pratiques en vigueur.
Actualité — La norme EN 4179:2026, « Série aérospatiale : qualification et approbation du personnel pour les essais non destructifs », a été publiée le 5 février 2026 et remplace l’édition de 2021. Techniquement équivalente à la NAS 410 rev.6 parue le 1er décembre 2025, elle couvre nommément sept méthodes : courants de Foucault, ressuage, magnétoscopie, radiographie, shearographie, thermographie et ultrasons. Le référentiel de qualification des opérateurs vient donc de bouger, au moment de choisir la bonne méthode de contrôle (BSI / CEN, février 2026).
Choisir une méthode de contrôle non destructif en aéronautique, ce n’est pas choisir un équipement, c’est décider quel défaut on accepte de ne pas voir. Le ressuage ignore tout ce qui ne débouche pas, la magnétoscopie ne s’applique qu’aux aciers, les courants de Foucault s’arrêtent sous la peau, la radiographie manque les fissures mal orientées. Cet article compare les six familles employées en aéronautique, méthode par méthode : principe, défauts détectés, limites, matériaux de prédilection. Il précise ensuite comment se qualifient les opérateurs et où le contrôle s’insère dans la chaîne qualité.
L’essentiel
- Le contrôle non destructif recherche les défauts d’une pièce sans compromettre son aptitude au service : le contrôle porte sur la pièce que l’on va monter, pas sur une éprouvette.
- Six familles couvrent l’essentiel des besoins aéronautiques : ressuage, magnétoscopie, courants de Foucault, ultrasons, radiographie et thermographie, chacune aveugle à ce que les autres voient.
- Le choix part du défaut redouté (nature, orientation, profondeur, taille critique), jamais de la méthode disponible dans l’atelier.
- La qualification du personnel s’organise en niveaux 1, 2 et 3, toujours par couple méthode/secteur de produit ; la norme EN 4179:2026 couvre sept méthodes nommées.
- Un contrôle ne prouve pas l’absence de défaut : il se raisonne en probabilité de détection, la convention aéronautique retenant la taille détectée à 90 % avec 95 % de confiance.
- Le contrôle non destructif est un procédé spécial : procédure validée, opérateurs certifiés, équipements vérifiés et critères d’acceptation explicites au cahier des charges.
Qu’est-ce que le contrôle non destructif en aéronautique
Le contrôle non destructif est l’ensemble des méthodes d’examen qui recherchent les discontinuités d’une pièce sans altérer son aptitude au service. Une fissure de fatigue amorcée en fond de congé, un manque de fusion dans un cordon de soudure, une porosité dans une pièce moulée, un délaminage dans un stratifié carbone : ces défauts doivent être trouvés sur la pièce que l’on va monter, pas sur une éprouvette sacrifiée. C’est précisément ce qui sépare le contrôle non destructif des essais de caractérisation, qui détruisent l’échantillon pour en mesurer les propriétés.
En aéronautique, le contrôle intervient à la fabrication (matière réceptionnée, après soudage, après usinage, après traitement thermique), à l’assemblage sur les liaisons critiques, puis en exploitation lors des visites programmées et des inspections imposées par une consigne de navigabilité. Ce troisième cas fait l’actualité : le 22 juin 2026, l’EASA a émis la consigne de navigabilité d’urgence 2026-0119-E, effective le 24 juin 2026, imposant une « inspection détaillée spéciale » des longerons médians de voilure sur seize gros-porteurs identifiés par numéro de série, au motif que les fissures trouvées sur certains appareils pourraient réduire l’intégrité structurale de la voilure. Cinq d’entre eux devaient être inspectés avant le vol suivant, les onze autres sous 25 cycles. Le texte ne nomme aucune technique de contrôle et renvoie aux instructions du constructeur : une inspection détaillée spéciale est, par définition, une inspection recourant à des techniques et des équipements spécialisés.
Les six méthodes de contrôle non destructif à connaître
Le socle industriel du contrôle non destructif repose sur six familles de méthodes : ressuage, magnétoscopie, courants de Foucault, ultrasons, radiographie et thermographie. Chacune exploite une physique différente, donc chacune voit un type de défaut et reste aveugle aux autres. Le choix ne part jamais de la méthode disponible mais du défaut redouté : nature, orientation, profondeur, et taille à partir de laquelle il devient critique.
| Méthode | Principe | Ce qu’elle détecte | Limite principale | Matériaux et géométries de prédilection |
|---|---|---|---|---|
| Ressuage | Un liquide pénétrant s’infiltre par capillarité dans les ouvertures débouchantes, puis un révélateur le fait remonter et l’étale. | Fissures, replis et porosités débouchant en surface, dès quelques micromètres d’ouverture. | Strictement aveugle à tout défaut non débouchant ; exige une surface propre et non poreuse. | Tous matériaux non poreux : alliages d’aluminium et de titane, aciers inoxydables, pièces moulées ou usinées de forme complexe. |
| Magnétoscopie | La pièce est aimantée ; un défaut dévie les lignes de champ et le flux de fuite qui en résulte attire des particules ferromagnétiques. | Fissures débouchantes et défauts sous-jacents jusqu’à environ 1 mm sous la peau. | Réservée aux matériaux ferromagnétiques ; impose une démagnétisation après contrôle. | Aciers de construction et aciers à très haute résistance : trains d’atterrissage, arbres, axes, fixations. |
| Courants de Foucault | Une bobine alimentée en alternatif induit des courants dans la pièce conductrice ; un défaut modifie l’impédance vue par la bobine. | Fissures de surface et de proche surface, variations de conductivité, épaisseur de revêtement, tri d’alliages et d’états métallurgiques. | Matériaux conducteurs seulement, profondeur d’exploration faible, forte sensibilité à la distance sonde/pièce. | Alliages d’aluminium et de titane : alésages de fixation, structure de voilure, revêtements de fuselage. |
| Ultrasons | Une onde mécanique haute fréquence se propage dans la matière et se réfléchit sur les interfaces et les discontinuités. | Défauts volumiques et plans dans toute l’épaisseur, délaminages, décollements, épaisseur résiduelle après corrosion. | Défauts orientés parallèlement au faisceau très mal vus ; atténuation forte dans les matériaux à gros grains. | Tôles et pièces épaisses, soudures, stratifiés carbone, structures collées et sandwich nid d’abeille. |
| Radiographie | Un rayonnement X ou gamma traverse la pièce ; la variation d’absorption est enregistrée sur film ou sur détecteur numérique. | Défauts volumiques : porosités, retassures, inclusions, manques de pénétration ; contrôle d’ensembles assemblés. | Contrainte de radioprotection lourde ; fissure fine invisible si elle n’est pas alignée avec le faisceau. | Pièces moulées, soudures, ensembles montés, pièces de fabrication additive. |
| Thermographie | Une sollicitation thermique est appliquée et la caméra infrarouge observe la façon dont la chaleur diffuse dans la pièce. | Délaminages, décollements, infiltration d’eau dans les nids d’abeille, défauts proches de la surface sur grande étendue. | Profondeur d’exploration de quelques millimètres au mieux ; lecture sensible à l’émissivité et à l’ambiance. | Panneaux composites de grande surface, structures sandwich, gouvernes, radômes. |
Ressuage et magnétoscopie : le contrôle de la surface

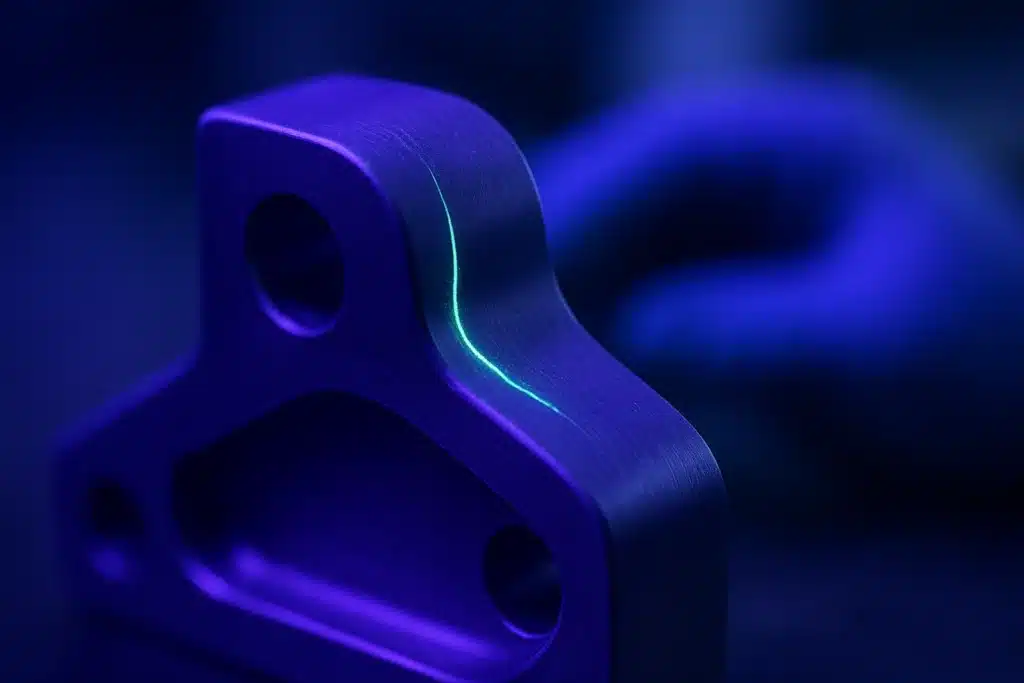

Le ressuage est la méthode de surface la plus universelle, parce qu’elle n’exige de la pièce aucune propriété particulière : ni conductivité, ni magnétisme, seulement une surface propre et non poreuse. Un pénétrant coloré ou fluorescent s’infiltre dans l’ouverture du défaut, l’excès est éliminé, un révélateur poudreux fait ressortir l’indication par contraste. La sensibilité en ouverture est remarquable, de l’ordre du micromètre, à condition que le défaut débouche : une fissure refermée par un galetage ou un polissage trop énergique disparaît du contrôle sans avoir disparu de la pièce.
La séquence, telle qu’elle figure dans toute instruction de ressuage, laisse peu de place à l’improvisation :
- dégraissage et séchage, étape la plus sous-estimée : une trace d’huile ou un résidu de sablage bouche l’ouverture et efface le défaut ;
- application du pénétrant et temps d’imprégnation, typiquement de 10 à 30 minutes selon la famille de produit et la température ;
- élimination de l’excès, étape la plus délicate : un lavage trop appuyé vide le défaut et supprime l’indication ;
- application du révélateur et temps de développement, pendant lequel l’indication s’étale et devient visible ;
- examen sous lumière blanche, ou sous rayonnement ultraviolet en cabine obscurcie pour les pénétrants fluorescents, puis enregistrement et interprétation des indications.
La magnétoscopie joue dans une autre catégorie : elle ne s’applique qu’aux matériaux ferromagnétiques, mais elle y voit ce que le ressuage ne voit pas, à savoir les défauts légèrement sous-jacents, jusqu’à environ 1 mm sous la surface. C’est la méthode de référence sur les aciers à très haute résistance employés en aéronautique, typiquement les éléments de train d’atterrissage, où une fissure de fatigue de quelques dixièmes de millimètre suffit à condamner la pièce. Point de vigilance permanent, l’orientation du champ : un défaut parallèle aux lignes de champ ne produit aucun flux de fuite, donc aucune indication, d’où deux aimantations croisées pour couvrir toutes les orientations.
Courants de Foucault : le contrôle des alliages conducteurs
Le contrôle par courants de Foucault repose sur l’induction électromagnétique : une bobine parcourue par un courant alternatif crée des courants induits dans la pièce conductrice, et toute discontinuité perturbe leur circulation, donc l’impédance mesurée. Elle ne nécessite ni couplant ni contact intime, se prête à l’automatisation et donne un résultat en temps réel, d’où sa place centrale dans l’inspection en service.
La fréquence d’excitation est le paramètre de réglage principal. Elle fixe la profondeur de pénétration conventionnelle, qui décroît quand la fréquence augmente : sur un alliage d’aluminium, elle se situe autour de 0,4 mm à 100 kHz et tombe nettement en dessous du dixième de millimètre au-delà de quelques MHz. On travaille donc en basse fréquence pour explorer sous la peau, en haute fréquence pour gagner en résolution sur les fissures débouchantes. L’application la plus classique reste l’inspection des alésages de fixation, où l’on cherche des amorces de fissure partant du bord de trou, invisibles tant que la fixation n’est pas déposée.
La contrepartie est une forte sensibilité aux paramètres parasites : distance sonde/pièce, variations de conductivité liées à l’état métallurgique, effets de bord. Sans étalonnage sur une maquette représentative du cas réel, la méthode produit des indications dont personne ne sait dire si ce sont des défauts ou des artefacts.
Ultrasons : le volume, traité dans l’article dédié
Le contrôle par ultrasons est la seule méthode courante qui explore réellement le volume d’une pièce, en exploitant la réflexion d’une onde mécanique aux interfaces, avec des fréquences usuelles de 2 à 10 MHz en aéronautique et jusqu’à 25 MHz sur les stratifiés minces. C’est la méthode de référence pour le délaminage des composites carbone, les décollements de structures collées et la mesure d’épaisseur résiduelle après corrosion. Son principe, ses modes de mise en oeuvre, son étalonnage sur blocs de référence et ses limites propres sont développés dans l’article consacré au contrôle par ultrasons et à la détection du délaminage.
Radiographie et thermographie : voir dans l’épaisseur autrement
La radiographie industrielle consiste à faire traverser la pièce par un rayonnement X ou gamma et à enregistrer les différences d’absorption. Elle excelle sur les défauts volumiques, porosités et retassures de fonderie, inclusions, manques de pénétration en soudure, avec une sensibilité couramment exprimée en pourcentage de l’épaisseur traversée, de l’ordre de 2 % dans les conditions usuelles. Sa faiblesse est symétrique de celle des ultrasons : une fissure plane fine reste invisible si son plan n’est pas sensiblement aligné avec le faisceau. S’y ajoute la radioprotection, qui impose zones délimitées et organisation de chantier spécifique.
La thermographie infrarouge stimulée procède autrement : une impulsion thermique est appliquée à la surface, et la caméra observe la vitesse à laquelle la chaleur s’évacue. Un délaminage ou un décollement freine le transfert et crée un point chaud persistant, détectable pour des écarts de température de quelques dixièmes de degré, jusqu’à 0,1 °C sur les caméras courantes. Son intérêt est le débit : plusieurs mètres carrés inspectés à la fois, ce qui la rend précieuse sur les grands panneaux composites et les structures sandwich. Sa limite est la profondeur, quelques millimètres au mieux, et une lecture qui dépend de l’émissivité autant que du défaut.
AVNIR Engineering
Un plan de contrôle à cadrer sur vos pièces ?
Choix de la méthode selon le défaut redouté, taille de défaut détectable à retenir, exigences à écrire au cahier des charges, lecture des rapports d’inspection : parlons de votre besoin matériaux.
Découvrir notre expertise Matériaux Parlons de votre projetLa certification des opérateurs : niveaux 1, 2 et 3
La qualification du personnel de contrôle non destructif s’appuie sur une échelle à trois niveaux, commune à l’ensemble du domaine, et toujours attachée à un couple méthode/secteur de produit : on n’est pas « certifié CND », on est certifié ressuage sur tel type de produit. La norme EN 4179:2026, publiée le 5 février 2026 et techniquement équivalente à la NAS 410 rev.6 parue le 1er décembre 2025, couvre nommément sept méthodes : courants de Foucault, ressuage, magnétoscopie, radiographie, shearographie, thermographie et ultrasons.
- Niveau 1 : exécute le contrôle selon une instruction écrite et sous supervision, enregistre les résultats, sans responsabilité sur le choix de la technique ni sur l’acceptation.
- Niveau 2 : règle et étalonne l’équipement, interprète les indications, prononce l’acceptation ou le rejet au regard du critère applicable, rédige les instructions de contrôle.
- Niveau 3 : établit et valide les procédures, choisit les méthodes et les techniques, qualifie et supervise les niveaux inférieurs, porte la responsabilité technique du dispositif.
Deux points méritent l’attention d’un donneur d’ordre. La certification est le plus souvent délivrée par l’employeur, sur la base d’examens conduits sous la responsabilité d’un niveau 3 : lire le dossier de qualification est donc indispensable lors d’un audit fournisseur. Et le passage à l’édition 2026 n’invalide rien du parc existant, le personnel certifié selon les révisions antérieures n’ayant pas à se recertifier avant l’expiration de sa certification en cours. La transition se fait au rythme des renouvellements, d’où plusieurs années de coexistence des deux référentiels sur une même chaîne de sous-traitance.
Les limites du contrôle non destructif : ce qu’il ne dit pas
Un résultat de contrôle non destructif est une information conditionnelle : il établit qu’aucune indication n’a été relevée avec la méthode employée, dans les conditions employées, par l’opérateur qui l’a employée. Il n’établit pas que la pièce est saine. Cette nuance porte un nom, la probabilité de détection, et elle se chiffre : la convention aéronautique retient la taille de défaut détectée avec une probabilité de 90 % et un niveau de confiance de 95 %, souvent notée a90/95. C’est cette valeur, et non la plus petite indication jamais observée en laboratoire, qui alimente les hypothèses d’un calcul de tolérance aux dommages.
Les angles morts se déduisent directement de la physique de chaque méthode :
- un défaut refermé, écroui ou colmaté par un traitement de surface échappe au ressuage sans avoir cessé d’exister ;
- un défaut orienté parallèlement au faisceau ultrasonore ou perpendiculaire au plan du film radiographique renvoie un signal quasi nul ;
- une zone non accessible n’est pas contrôlée : sous une ferrure, derrière un raidisseur, dans un alésage occupé par une fixation en place ;
- l’état de surface, la rugosité, la peinture, la corrosion de contact dégradent la sensibilité de la plupart des méthodes, parfois d’un facteur important ;
- le facteur humain reste dominant sur les méthodes manuelles : la vigilance en fin de poste et la qualité de l’éclairage pèsent autant que le matériel.
Dernière précaution, souvent oubliée : le contrôle non destructif détecte un défaut, il ne dit rien de sa cause ni de sa cinétique. Savoir si une indication correspond à une fissure de fatigue en propagation, à une amorce de corrosion sous contrainte ou à un défaut de fabrication figé depuis l’origine relève d’une expertise micrographique et d’une analyse d’avarie sur la pièce déposée, avec coupe, examen du faciès et analyse chimique.
AVNIR Engineering
Un plan de contrôle à cadrer sur vos pièces ?
Choix de la méthode selon le défaut redouté, taille de défaut détectable à retenir, exigences à écrire au cahier des charges, lecture des rapports d’inspection : parlons de votre besoin matériaux.
Découvrir notre expertise Matériaux Parlons de votre projetLa place du contrôle non destructif dans la chaîne qualité
Le contrôle non destructif est traité comme un procédé spécial dans les référentiels qualité aéronautiques, au même titre que le soudage ou les traitements de surface : son résultat ne se vérifie pas a posteriori sur la pièce finie, il dépend entièrement de la maîtrise du procédé lui-même. On ne qualifie donc pas un contrôle, on qualifie un dispositif : procédure écrite et validée par un niveau 3, opérateurs certifiés sur la méthode et le produit, équipements vérifiés périodiquement, consommables suivis en lot, critères d’acceptation explicites.
Ces critères sont le point faible le plus fréquent des cahiers des charges. Écrire « contrôle par ressuage » sans préciser le niveau de sensibilité, la norme applicable et la taille d’indication acceptable revient à laisser le fournisseur définir seul le niveau d’exigence ; à l’inverse, une exigence surdimensionnée sur une pièce peu critique renchérit la fabrication sans gain de sécurité. Le bon calibrage se déduit de la criticité de la pièce et de la taille de défaut que le dimensionnement suppose détectable, ce qui fait du contrôle non destructif un sujet de bureau d’études autant qu’un sujet d’atelier.
FAQ : contrôle non destructif aéronautique
Quelle méthode de contrôle non destructif choisir selon le défaut recherché ?
Le raisonnement part du défaut, pas de l’équipement. Une fissure débouchante sur une pièce non magnétique appelle le ressuage ; la même fissure sur un acier de train d’atterrissage appelle la magnétoscopie, qui voit en plus jusqu’à environ 1 mm sous la peau. Une fissure en bord d’alésage sur alliage d’aluminium relève des courants de Foucault. Un défaut dans l’épaisseur, délaminage ou décollement, relève des ultrasons. Une porosité ou une inclusion dans une pièce moulée relève de la radiographie. Un défaut peu profond sur une grande surface composite relève de la thermographie.
Peut-on détecter un défaut interne par ressuage ?
Non, et c’est sa limite structurelle. Le ressuage fonctionne par capillarité : le pénétrant doit pouvoir entrer dans le défaut, donc le défaut doit déboucher en surface. Une porosité interne, une inclusion ou un délaminage sont totalement invisibles. Pire, une fissure débouchante refermée mécaniquement par un galetage, un grenaillage ou un polissage trop énergique cesse d’être détectable sans avoir cessé d’exister. Pour explorer le volume, il faut passer aux ultrasons ou à la radiographie.
Comment sont certifiés les opérateurs de contrôle non destructif ?
Par une échelle à trois niveaux, attachée à un couple méthode et secteur de produit : un opérateur n’est jamais certifié « en CND », il est certifié en ressuage sur un type de produit donné. Le niveau 1 exécute sous instruction écrite, le niveau 2 étalonne, interprète et prononce l’acceptation, le niveau 3 écrit et valide les procédures puis supervise. La norme EN 4179:2026 et son équivalent NAS 410 rev.6 encadrent la formation, l’expérience et les examens exigés pour chaque niveau.
Pourquoi parle-t-on de probabilité de détection plutôt que de détection garantie ?
Parce qu’aucune méthode ne détecte à coup sûr un défaut donné : la détection dépend de la taille, de l’orientation, de l’état de surface, du réglage et de l’opérateur. On caractérise donc une méthode par une courbe de probabilité de détection en fonction de la taille du défaut. La convention aéronautique retient la taille détectée avec une probabilité de 90 % et un niveau de confiance de 95 %. C’est cette valeur qui alimente les hypothèses de tolérance aux dommages, pas la plus petite indication observée un jour en laboratoire.
Qu’est-ce qui change avec la norme EN 4179:2026 ?
Publiée le 5 février 2026, elle remplace l’édition de 2021 pour la qualification et l’approbation du personnel d’essais non destructifs, et reste techniquement équivalente à la NAS 410 rev.6 parue le 1er décembre 2025. Elle nomme sept méthodes couvertes : courants de Foucault, ressuage, magnétoscopie, radiographie, shearographie, thermographie et ultrasons. Point important pour la continuité industrielle, le personnel certifié selon les révisions antérieures n’a pas à se recertifier avant l’expiration de sa certification en cours.
Une exigence de contrôle à cadrer, une indication à interpréter ?
AVNIR Engineering intervient en assistance technique auprès des industriels de l’aéronautique, du spatial et de la défense sur l’ingénierie mécanique et les matériaux. Cela couvre la définition des exigences de contrôle dans un dossier de qualification, la cohérence entre la taille de défaut supposée détectable et les hypothèses de dimensionnement, et l’exploitation des constats faits en production comme en service. Une exigence de contrôle écrite au bon niveau en amont coûte toujours moins cher qu’une indication mal calibrée découverte en aval.
Découvrir notre expertise Matériaux · Échanger avec nos ingénieurs
