Parmi les méthodes de contrôle non destructif, les ultrasons occupent une place à part : ce sont les seules à sonder réellement le volume d’une pièce, en donnant à la fois la profondeur et l’étendue d’un défaut. Le principe tient en une ligne, une onde mécanique renvoyée par toute rupture de continuité, mais la mise en œuvre décide de tout : fréquence, mode de couplage, angle d’attaque, étalonnage. Cet article détaille le contrôle non destructif par ultrasons de bout en bout, du contraste d’impédance acoustique qui crée l’écho jusqu’aux limites qu’aucun réglage ne fait disparaître.

Qu’est-ce que le contrôle non destructif par ultrasons

Le contrôle non destructif par ultrasons est une méthode volumétrique qui consiste à injecter dans une pièce une onde mécanique de fréquence supérieure au domaine audible, puis à analyser les échos qu’elle renvoie. Un traducteur piézoélectrique convertit une impulsion électrique en vibration, l’onde parcourt la matière, rebondit sur tout ce qui rompt la continuité du milieu, et revient l’exciter en réception. On mesure deux grandeurs : le temps de vol, qui donne la profondeur du réflecteur, et l’amplitude de l’écho, qui renseigne sur sa taille apparente et son orientation.

La particularité de la méthode est qu’elle voit dans le volume, et pas seulement en peau. Un défaut situé à 25 mm sous la surface est accessible au même titre qu’une amorce débouchante, ce qui distingue les ultrasons du ressuage ou de la magnétoscopie. Le panorama comparé des familles de contrôle non destructif et de leurs domaines de pertinence fait l’objet d’un article dédié : les méthodes de contrôle non destructif en aéronautique. Le présent article ne traite que les ultrasons, et il les traite en profondeur.

L’impédance acoustique, ou pourquoi une interface renvoie un écho

L’impédance acoustique est le produit de la masse volumique d’un milieu par la vitesse de propagation de l’onde dans ce milieu. Cette grandeur explique à elle seule le fonctionnement du contrôle par ultrasons : à une interface entre deux milieux d’impédances Z1 et Z2, une partie de l’énergie est transmise, l’autre réfléchie, et le coefficient de réflexion en énergie vaut R = ((Z2 – Z1) / (Z2 + Z1))². Plus le contraste est fort, plus l’écho est franc.

Les ordres de grandeur rendent la conséquence évidente. L’impédance de l’acier vaut environ trente fois celle de l’eau et plus de cent mille fois celle de l’air. À une interface acier/eau, près de 88 % de l’énergie incidente repart vers le traducteur ; à une interface acier/air, la réflexion est quasi totale. C’est pourquoi une fissure, un manque de matière ou un décollement, tous assimilables à un mince film d’air piégé dans la matière, se comportent comme un miroir acoustique presque parfait. Et c’est aussi pourquoi il faut un couplant : sans lui, la lame d’air interposée renverrait l’onde avant même qu’elle n’entre dans la pièce.

La vitesse de propagation, elle, fixe la conversion temps/profondeur et la longueur d’onde, donc la résolution accessible.

Les ondes longitudinales font osciller les particules dans la direction de propagation, les transversales perpendiculairement. Ces dernières, environ deux fois plus lentes donc de longueur d’onde plus courte à fréquence égale, sont précieuses en contrôle angulaire : combiner les deux donne une couverture volumétrique réellement complète.

Contact, immersion, couplage par air : les modes de mise en œuvre

Le mode de mise en œuvre désigne la façon dont l’onde franchit l’interface entre le traducteur et la pièce. Il conditionne bien plus que le confort de l’opérateur : répétabilité, vitesse d’inspection et traçabilité en dépendent directement.

• Le contact : le traducteur est appliqué sur la pièce avec un gel, une huile ou une pâte couplante. Mise en œuvre légère, adaptée au contrôle ponctuel et à la maintenance sur site. En contrepartie, pression et inclinaison de la main influent sur l’amplitude, ce qui pénalise la reproductibilité.

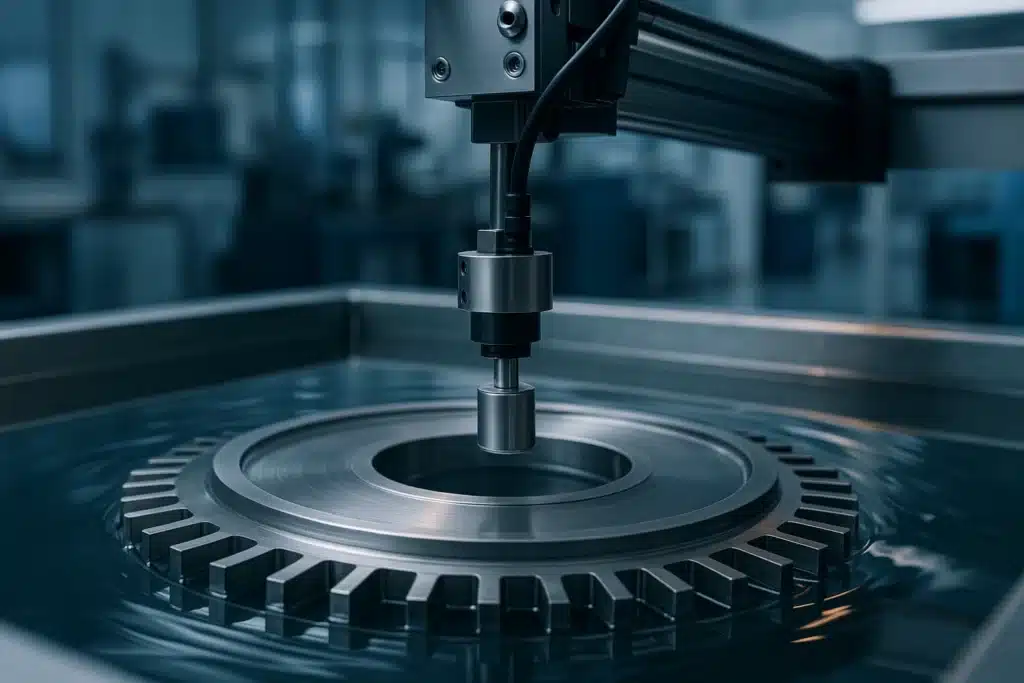

• L’immersion : pièce et traducteur sont plongés dans une cuve d’eau, le traducteur étant déplacé par un portique motorisé. Le couplage devient constant, la trajectoire est programmée, les positions sont enregistrées. C’est la voie retenue pour les pièces tournantes critiques, où la répétabilité fait partie du dossier de conformité.
• Le couplage par air : aucun liquide, l’onde traverse l’air. Le contraste d’impédance air/solide impose des pertes de plusieurs dizaines de décibels, compensées par des traducteurs à adaptation d’impédance et une électronique dédiée. L’intérêt est réel sur les matériaux que l’eau dégraderait, nids d’abeilles ouverts, mousses, préimprégnés non polymérisés.

Ce dernier mode progresse vite. À la conférence européenne de juin 2026, une équipe française associée à un institut de recherche espagnol a présenté un contrôle de surface de stratifiés carbone en pulse-écho sans contact à 800 kHz, produisant des cartographies à un pas de 0,2 mm en amplitude comme en temps de vol, validé sur bras robotisé, là où les méthodes optiques donnaient des résultats ambigus.

A-scan, B-scan et C-scan : lire un contrôle par ultrasons

L’A-scan est la représentation élémentaire du contrôle par ultrasons : une courbe d’amplitude en fonction du temps, relevée en un point unique. On y lit l’écho d’entrée, l’écho de fond correspondant à la face opposée, et entre les deux tout écho intermédiaire qui signale une discontinuité. Un opérateur expérimenté y revient toujours : c’est la seule représentation qui conserve l’information brute.

• B-scan : empilement des A-scan le long d’une ligne de balayage, soit une coupe de la pièce, profondeur en ordonnée et position en abscisse. C’est la vue qui révèle l’étagement de plusieurs défauts dans l’épaisseur.
• C-scan : vue de dessus, obtenue en balayant une surface et en codant en couleur, pour chaque point, l’amplitude maximale ou le temps de vol d’une porte d’analyse. C’est la représentation qui donne la forme et l’étendue d’un défaut, donc celle qui sert à statuer sur l’acceptabilité d’une pièce.

Le choix de la porte d’analyse est déterminant : mal placée dans l’épaisseur, elle produit un C-scan parfaitement propre sur une pièce défectueuse. La cartographie n’est jamais une mesure directe, c’est une lecture conditionnée par les réglages qui l’ont produite.

Le multiélément et la focalisation électronique

Une sonde multiélément est un traducteur composé de plusieurs pastilles piézoélectriques indépendantes, typiquement 16, 32, 64 ou 128, que l’électronique excite avec des retards calculés. En décalant les impulsions de quelques dizaines de nanosecondes d’un élément à l’autre, on recompose un front d’onde dont on maîtrise la direction et le point de focalisation, sans rien déplacer mécaniquement.

Trois usages en découlent. Le balayage sectoriel promène le faisceau sur une plage angulaire depuis une position fixe, ce qui permet d’inspecter une soudure ou un congé sans multiplier les sabots. Le balayage linéaire fait défiler une ouverture active le long de la sonde et couvre une largeur en une passe. La focalisation à profondeur variable concentre l’énergie là où l’on cherche et améliore le rapport signal sur bruit sur les défauts profonds.

Le gain n’est pas seulement de performance. Un contrôle multiélément produit un fichier de données horodaté et rejouable, là où un contrôle en contact manuel produit un procès-verbal. Pour un donneur d’ordre, la différence porte sur la traçabilité autant que sur la détection.

Détecter le délaminage et le décollement dans les composites

Le délaminage est une séparation entre deux plis adjacents d’un stratifié, souvent provoquée par un impact, une surchauffe, une contrainte hors plan ou un défaut de fabrication de pièces composites. Il est redouté parce qu’il n’est presque jamais visible : un impact laissant une empreinte à peine perceptible peut avoir ouvert plusieurs plis en dessous.

Vis-à-vis des ultrasons, ce défaut est un cas favorable : la séparation entre plis constitue une interface solide/air, donc un réflecteur quasi total. Sur un A-scan, le symptôme est net, l’écho de fond disparaît au profit d’un écho intermédiaire dont le temps de vol donne la profondeur du délaminage, c’est-à-dire le pli concerné. Sur un C-scan, la zone décollée apparaît comme une tache dont on mesure directement l’étendue. Un pli unidirectionnel préimprégné faisant couramment 0,125 à 0,25 mm d’épaisseur, la résolution en profondeur détermine combien de plis on sait discriminer.

La contrepartie est l’atténuation. Un stratifié carbone diffuse et absorbe bien davantage qu’un métal, ce qui oblige à descendre en fréquence, autour de 1 à 5 MHz au lieu des 2 à 10 MHz usuels sur métaux, donc à accepter une résolution plus grossière. Sur les structures sandwich à âme nid d’abeilles, le décollement entre peau et âme se cherche plutôt par contrôle en transmission ou par des méthodes basse fréquence, l’écho classique étant brouillé par la structure cellulaire.

Étalonnage sur blocs de référence et interprétation d’un écho

L’étalonnage consiste à régler la base de temps et le gain de l’appareil sur des réflecteurs artificiels de géométrie et de position connues, avant de contrôler la pièce réelle. Sans cette étape, une amplitude d’écho n’est qu’un nombre sans échelle. Les blocs de référence usuels, dits V1 et V2, portent rayons, perçages et gradins servant à vérifier la vitesse dans le matériau, le point d’émergence du faisceau et l’angle réel du sabot.

Pour dimensionner les indications, la courbe amplitude/distance construite sur une série de trous à fond plat identiques placés à des profondeurs croissantes compense l’atténuation et l’ouverture du faisceau : une même indication à 5 mm et à 50 mm de profondeur se lit alors sur la même échelle. Le seuil de mesure de l’étendue d’un défaut se prend classiquement à 6 dB sous le maximum, soit la moitié de l’amplitude.

Interpréter reste un travail d’ingénieur. Un écho intermédiaire peut être une fissure, une inclusion ou un manque de fusion, mais aussi un écho de géométrie renvoyé par un congé, une conversion de mode, ou un écho de structure lié à la taille de grain. On fait alors varier l’angle et la position, on observe comment l’écho évolue, et on confronte le résultat au procédé de fabrication.

Les limites du contrôle par ultrasons

Les limites du contrôle par ultrasons sont d’abord géométriques. Une pièce à parois minces, à congés serrés ou à surface rugueuse se contrôle mal : le faisceau ne peut pas être présenté correctement partout, et les échos de géométrie masquent les indications utiles. Sous la surface, la zone morte, plage aveugle qui suit l’écho d’entrée, masque les défauts très superficiels ; elle couvre typiquement quelques millimètres en basse fréquence et se réduit en montant en fréquence ou en immersion.

Le second angle mort est l’orientation. Un défaut plan parallèle au faisceau ne renvoie presque rien : il se voit en tranche, sa surface réfléchissante n’est pas exposée. Un manque de fusion vertical dans une soudure est invisible en incidence droite et n’apparaît qu’en contrôle angulaire. D’où la règle : combiner plusieurs incidences plutôt que multiplier les passes sous le même angle.

• Atténuation : dans un stratifié épais ou une fonte à gros grains, l’énergie décroît vite et le bruit de structure monte, jusqu’à noyer les indications recherchées.
• Résolution : on ne détecte pas plus fin que l’ordre de la demi-longueur d’onde. À 5 MHz dans l’acier, la longueur d’onde vaut environ 1,2 mm, ce qui borne la détection autour de 0,6 mm.
• Nature du défaut : la méthode ne dit rien de la composition chimique, de la microstructure ni de la cause d’une anomalie. Elle localise et dimensionne, elle ne diagnostique pas.
• Facteur humain : en contact manuel, le résultat dépend de la qualification de l’opérateur, du couplant et de la pression appliquée. La certification du personnel selon les référentiels du domaine est une condition de validité du résultat, pas une formalité.

Ce que le contrôle par ultrasons apporte à la chaîne qualité

Le contrôle par ultrasons s’appuie sur une chaîne complète pour produire un résultat exploitable : une procédure écrite qui fixe la fréquence, l’angle, le pas de balayage et le critère d’acceptation, un opérateur certifié, un matériel étalonné, et un rapport qui conserve les réglages autant que les indications.

Quand une indication est confirmée et que la pièce est déposée, la question change de nature : il ne s’agit plus de savoir où est le défaut mais pourquoi il est là. L’analyse relève alors d’une expertise micrographique d’analyse d’avarie, qui remonte du faciès de rupture à la cause racine. En amont, la connaissance des propriétés du matériau, obtenue par caractérisation des matériaux, conditionne le réglage même du contrôle : vitesse de propagation, atténuation, taille de grain. Les ultrasons s’insèrent entre la qualification du matériau et la compréhension des défaillances.

FAQ : contrôle par ultrasons

Qu’est-ce que le contrôle non destructif par ultrasons permet de détecter ?

Il détecte les discontinuités internes qui présentent un contraste d’impédance acoustique avec la matière environnante : fissures, porosités, inclusions, manques de fusion dans les soudures, délaminages et décollements dans les composites. Il mesure aussi l’épaisseur résiduelle d’une paroi, par exemple après corrosion. En revanche il ne renseigne ni sur la composition chimique, ni sur la microstructure, ni sur la cause du défaut : il localise et dimensionne, il ne diagnostique pas.

Quelle fréquence choisir pour un contrôle par ultrasons ?

Le choix arbitre entre résolution et pénétration. Une fréquence élevée raccourcit la longueur d’onde, donc détecte plus fin, mais s’atténue vite. Sur les métaux, la plage usuelle va de 2 à 10 MHz, la gamme complète des traducteurs courants s’étendant d’environ 0,5 à 25 MHz. Sur un stratifié carbone, l’atténuation impose de descendre vers 1 à 5 MHz. À 5 MHz dans l’acier, la longueur d’onde vaut environ 1,2 mm, ce qui borne la détection autour de 0,6 mm.

Comment les ultrasons détectent-ils un délaminage dans un composite ?

Un délaminage sépare deux plis et laisse un film d’air. L’écart d’impédance acoustique entre le stratifié et l’air est tel que l’interface réfléchit presque toute l’énergie incidente. Sur l’A-scan, l’écho de fond disparaît au profit d’un écho intermédiaire dont le temps de vol donne la profondeur, donc le pli concerné. Sur le C-scan, la zone décollée se lit comme une tache dont on mesure l’étendue, ce qui permet de statuer sur l’acceptabilité de la pièce.

Pourquoi faut-il étalonner sur un bloc de référence avant un contrôle ?

Parce qu’une amplitude d’écho n’a de sens que rapportée à une échelle connue. Le bloc de référence, avec ses perçages et ses gradins, sert à vérifier la vitesse de propagation dans le matériau, le point d’émergence du faisceau et l’angle réel du sabot, puis à construire une courbe qui compense l’atténuation avec la distance. Un bloc dont la vitesse diffère de 3 % de celle de la pièce introduit déjà une erreur de profondeur du même ordre.

Peut-on contrôler par ultrasons une pièce de géométrie complexe ?

C’est possible mais contraignant. Parois minces, congés serrés et surfaces rugueuses empêchent de présenter le faisceau correctement partout, et les échos de géométrie masquent les indications utiles. L’immersion couplée à un déplacement motorisé, ou une sonde multiélément à balayage sectoriel, lèvent une partie de la difficulté. Au-delà, une autre méthode devient plus pertinente : radiographie pour les géométries tourmentées, ressuage ou courants de Foucault pour les défauts débouchants.
