Derrière chaque traitement acoustique efficace se cache une grandeur physique discrète mais décisive : l’impédance acoustique. Elle décrit la façon dont un milieu ou une surface s’oppose au passage d’une onde sonore, et conditionne la part d’énergie qui sera réfléchie, transmise ou absorbée. La comprendre, c’est saisir pourquoi un mur renvoie le bruit, pourquoi une mousse l’avale, et comment on accorde un liner de nacelle à une fréquence précise. Cet article en donne la définition, les unités, le rôle dans la réduction du bruit et la façon dont on la mesure.

Qu’est-ce que l’impédance acoustique

L’impédance acoustique est le rapport entre la pression acoustique et le mouvement d’air que cette pression met en jeu dans un milieu. Elle mesure la résistance qu’une surface, ou un volume, oppose au passage d’une onde sonore. Plus l’impédance est élevée, plus il faut de pression pour imposer un même déplacement des particules d’air.

On distingue deux grandeurs voisines. L’impédance acoustique spécifique rapporte la pression à la vitesse particulaire ; elle s’exprime en rayl, soit un pascal-seconde par mètre. L’impédance acoustique proprement dite rapporte la pression au débit volumique traversant une section, et se mesure en pascal-seconde par mètre cube. La première caractérise un point du champ, la seconde un conduit ou un orifice.

Cette grandeur est complexe, au sens mathématique. Sa partie réelle, la résistance, traduit l’énergie réellement dissipée. Sa partie imaginaire, la réactance, traduit l’énergie stockée puis restituée, par inertie de l’air en mouvement ou par effet de raideur. C’est cette double nature qui fait de l’impédance un outil si complet : elle dit à la fois combien d’énergie un traitement absorbe et comment il déphase l’onde.

Impédance caractéristique d’un milieu et impédance de surface

L’impédance caractéristique d’un milieu vaut le produit de sa masse volumique par la célérité du son qui s’y propage. Pour l’air ambiant, cela donne environ 415 rayl à 20 °C ; pour l’eau, près de 1,5 million de rayl. Cet écart de plus de trois ordres de grandeur explique une large part des phénomènes de réflexion sonore que l’on observe au quotidien. À titre de repère, l’oreille humaine est sensible sur une plage de 20 Hz à 20 kHz, et c’est sur toute cette étendue qu’un traitement doit être pensé.

L’impédance réduite

En pratique, on manipule souvent l’impédance réduite, ou normalisée : l’impédance de surface d’un traitement divisée par l’impédance caractéristique de l’air. Une paroi parfaitement réfléchissante tend vers une impédance infinie ; une surface parfaitement absorbante présente une impédance réduite égale à 1, exactement adaptée à celle de l’air. Entre ces deux extrêmes se joue toute l’ingénierie des traitements acoustiques. Une surface est dite localement réagissante lorsque son impédance ne dépend que de la pression locale, sans propagation latérale de l’onde dans la structure : une hypothèse commode qui simplifie beaucoup les calculs.

L’impédance ne gouverne pas que l’absorption : elle commande aussi la transmission à travers une paroi. Pour une cloison simple, l’affaiblissement acoustique croît avec la masse surfacique et avec la fréquence, à raison d’environ 6 dB par doublement de l’une ou de l’autre : c’est la loi de masse. Une paroi lourde s’oppose au bruit par sa forte impédance mécanique. Tout l’enjeu d’une structure aéronautique, où chaque kilogramme compte, est d’obtenir cet affaiblissement sans la masse, en jouant sur des empilements et des découplages plutôt que sur l’épaisseur brute.

Désadaptation d’impédance : pourquoi le son se réfléchit

Quand une onde rencontre l’interface entre deux milieux d’impédances différentes, une partie de son énergie traverse et le reste est renvoyé : plus l’écart d’impédance est grand, plus la réflexion domine. C’est la désadaptation d’impédance, et elle est au coeur de tout dimensionnement acoustique.

Le coefficient de réflexion se déduit directement des deux impédances : il vaut leur différence rapportée à leur somme. À l’interface air-eau, l’écart est si marqué que plus de 99 % de l’énergie sonore est réfléchie, ce qui explique pourquoi l’on perçoit si mal, depuis la berge, les sons émis sous l’eau. Le coefficient d’absorption d’une surface, lui, vaut un moins le carré du module de son coefficient de réflexion : il s’exprime sur une échelle de 0 à 100 %, de 0 pour un miroir acoustique parfait à 1 pour un absorbeur idéal.

Cette désadaptation se retourne selon l’objectif visé. Pour isoler, on la recherche : une paroi lourde, un écran dense renvoient le bruit précisément par fort contraste d’impédance. Pour absorber, on la combat : il faut au contraire rapprocher l’impédance de surface du traitement de celle de l’air, afin que l’onde pénètre dans le matériau et s’y dissipe au lieu de rebondir.

Le rôle de l’impédance dans les traitements acoustiques

Un traitement acoustique se conçoit en visant une impédance de surface cible : celle qui maximise l’absorption à la fréquence à traiter. Toute la démarche consiste à donner au matériau ou à la structure la bonne résistance, pour dissiper, et la bonne réactance, pour accorder la fréquence.

Résonateurs et liners

Les traitements de nacelles de moteurs illustrent bien le principe. Un liner classique associe une tôle perforée, une âme en nid d’abeille et un fond rigide : l’ensemble se comporte comme un tapis de résonateurs de Helmholtz accordés. La perforation apporte la résistance, la profondeur de l’alvéole règle la réactance, donc la fréquence d’absorption maximale. En jouant sur ces paramètres, on cible la raie de bruit dominante d’un compresseur ou d’une soufflante.

On distingue en pratique trois grandes familles de traitements, que l’on choisit selon la bande de fréquences visée et l’encombrement disponible :

• les résonateurs (liners nid d’abeille, résonateurs de Helmholtz) : très efficaces mais sur une bande étroite, accordable ;
• les absorbants poreux (laines, mousses à cellules ouvertes) : large bande, mais volumineux dès que l’on descend en fréquence ;
• les traitements hybrides, qui superposent les deux pour couvrir un large spectre sans exploser l’épaisseur.

Un tel résonateur n’absorbe efficacement que sur une bande étroite autour de sa fréquence d’accord. Pour élargir cette bande, on empile deux couches résonantes, ce que l’on appelle un traitement à double degré de liberté, au prix d’une conception et d’une fabrication plus délicates. Le réglage fin de l’impédance devient alors un exercice d’optimisation : trouver le couple résistance-réactance qui maximise l’absorption sur toute la plage visée, et non à une seule fréquence.

Les matériaux poreux, laines et mousses à cellules ouvertes, dissipent quant à eux l’énergie par frottement visqueux de l’air dans leur réseau. Leur efficacité aux basses fréquences suppose une épaisseur importante, souvent de l’ordre du quart de la longueur d’onde à traiter. C’est pourquoi les basses fréquences restent les plus difficiles et les plus encombrantes à absorber : à 100 Hz, le quart d’onde dépasse 850 mm. On combine alors souvent poreux et résonateurs pour couvrir un large spectre sans exploser l’encombrement.

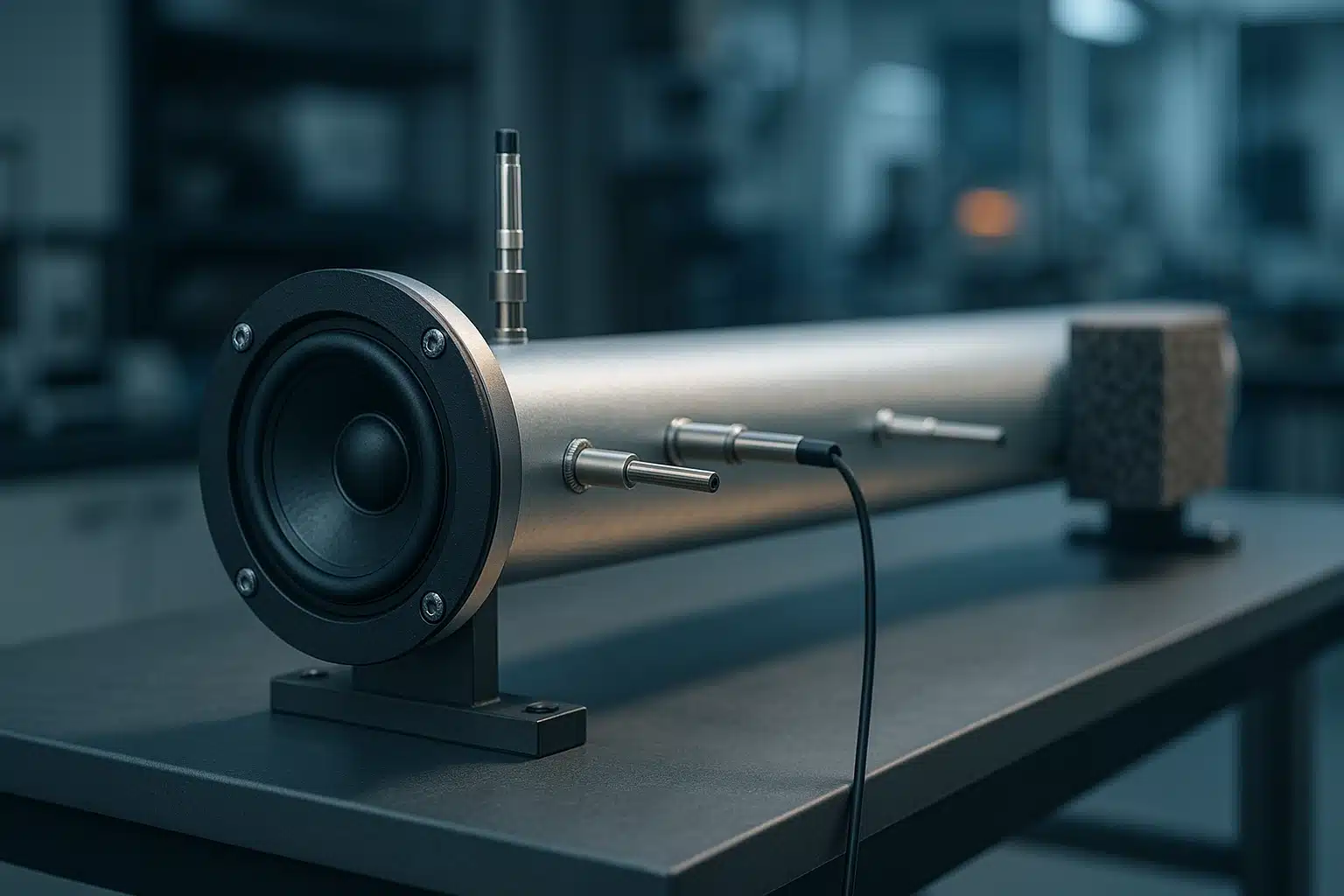

Mesurer l’impédance : le tube de Kundt

L’impédance de surface et le coefficient d’absorption sous incidence normale d’un échantillon se mesurent au tube d’impédance, aussi appelé tube de Kundt. Un haut-parleur excite une onde plane dans un tube rigide, l’échantillon ferme l’autre extrémité, et l’analyse du champ acoustique dans le tube donne l’impédance de la surface.

Deux méthodes coexistent. La méthode historique du taux d’ondes stationnaires déplace un microphone le long du tube pour relever les maxima et minima de pression. La méthode moderne, dite de la fonction de transfert à deux microphones et normalisée par l’ISO 10534-2, est bien plus rapide : elle déduit le coefficient de réflexion du déphasage mesuré entre deux points fixes. La fréquence maximale exploitable dépend du diamètre du tube, qui doit rester petit devant la longueur d’onde pour garantir une onde plane.

Le tube ne caractérise qu’une incidence normale. Pour un comportement sous incidence quelconque, on recourt à la chambre réverbérante, qui mesure l’absorption en champ diffus, ou à des bancs d’impédance en champ libre. La caractérisation fine d’un matériau absorbant relève d’une caractérisation des matériaux rigoureuse, et le banc lui-même est souvent conçu sur mesure : c’est l’objet du développement d’un banc d’essai instrumenté.

Les limites d’une mesure d’impédance

Toute mesure d’impédance repose sur des hypothèses qui en fixent les limites : onde plane, incidence normale, échantillon de petite taille. Les garder en tête évite de surinterpréter un résultat de laboratoire.

• l’incidence normale du tube ne reflète pas le champ diffus réel, où l’onde arrive de toutes les directions ;
• le diamètre du tube plafonne la fréquence exploitable : au-delà, des modes transverses faussent la mesure ;
• un montage imparfait de l’échantillon, jeu ou fuite sur le pourtour, décale l’impédance relevée ;
• certains traitements sont non linéaires : leur impédance dépend du niveau, la résistance croissant avec la vitesse acoustique.

Ces précautions rappellent qu’une valeur d’impédance se lit toujours avec ses conditions de mesure. Extrapoler une caractérisation en tube à une installation réelle suppose de vérifier que ces hypothèses tiennent encore.

De l’impédance à la réduction du bruit

Connaître l’impédance d’un traitement, c’est pouvoir prédire son effet sur une source réelle et l’optimiser avant même de fabriquer une pièce. L’impédance est la donnée d’entrée des modèles de propagation acoustique et des calculs aéroacoustiques qui couplent l’écoulement au champ sonore.

Cette prédictivité change la façon de concevoir. Plutôt que de multiplier les prototypes de traitement, on explore numériquement des dizaines de configurations d’impédance et l’on ne fabrique que les plus prometteuses. Le banc ne sert plus alors qu’à valider un choix déjà arrêté sur ordinateur, ce qui raccourcit d’autant les cycles de développement. L’impédance visée dépend en outre des contraintes de masse, de tenue mécanique et de température, que seul un dialogue avec le calcul de structure permet d’arbitrer.

La caractérisation ne s’arrête d’ailleurs pas à la surface du traitement. On mesure aussi le rayonnement en champ lointain, là où les ondes redeviennent planes et où se juge la gêne réellement perçue par un riverain ou un opérateur. Bancs d’affaiblissement acoustique, mesures en champ libre et bancs thermoacoustiques complètent le tube d’impédance pour couvrir toute la chaîne, du comportement local du matériau au bruit perçu à distance.

Cette chaîne relie la physique du matériau au confort perçu : caractériser l’impédance au banc, l’injecter dans un modèle de propagation, confronter la prédiction à la mesure, puis itérer sur la géométrie. Elle mobilise autant l’acousticien que le mécanicien, car une paroi qui vibre rayonne son propre bruit : l’analyse vibratoire de la structure et la maîtrise de son impédance vont de pair. Diagnostiquer, modéliser puis réduire une nuisance sonore est précisément le métier de l’ingénieur acoustique.

FAQ : impédance acoustique

Quelle est l’unité de l’impédance acoustique ?

L’impédance acoustique spécifique s’exprime en rayl, c’est-à-dire en pascal-seconde par mètre. L’impédance acoustique liée au débit volumique se mesure, elle, en pascal-seconde par mètre cube. Le rayl doit son nom au physicien Lord Rayleigh.

Quelle différence entre impédance caractéristique et impédance de surface ?

L’impédance caractéristique est une propriété du milieu de propagation : elle vaut sa masse volumique multipliée par la célérité du son, soit environ 413 rayls pour l’air. L’impédance de surface décrit, elle, la réponse d’une paroi ou d’un traitement à l’onde qui l’atteint. On compare souvent la seconde à la première en formant l’impédance réduite.

Qu’est-ce que la désadaptation d’impédance ?

C’est l’écart d’impédance entre deux milieux qui se rencontrent. Plus cet écart est grand, plus la part d’énergie sonore réfléchie à l’interface est importante. On la recherche pour isoler par réflexion, et on la réduit pour absorber, en adaptant l’impédance du traitement à celle de l’air.

Comment mesure-t-on l’impédance acoustique d’un matériau ?

Le plus souvent au tube d’impédance, ou tube de Kundt. Un haut-parleur y génère une onde plane, l’échantillon ferme le tube, et l’analyse du champ acoustique donne l’impédance de surface et le coefficient d’absorption sous incidence normale. La méthode des deux microphones, normalisée ISO 10534-2, est la plus rapide.

Pourquoi les basses fréquences sont-elles difficiles à absorber ?

Parce qu’un absorbeur poreux n’est efficace que si son épaisseur est comparable au quart de la longueur d’onde à traiter. À 100 hertz, ce quart d’onde dépasse 85 centimètres, ce qui rend les traitements passifs très encombrants. Les basses fréquences appellent donc souvent des solutions résonantes accordées plutôt que de simples couches poreuses.
