Fatigue mécanique : comment se calcule la durée de vie d’une pièce

04 août 2026

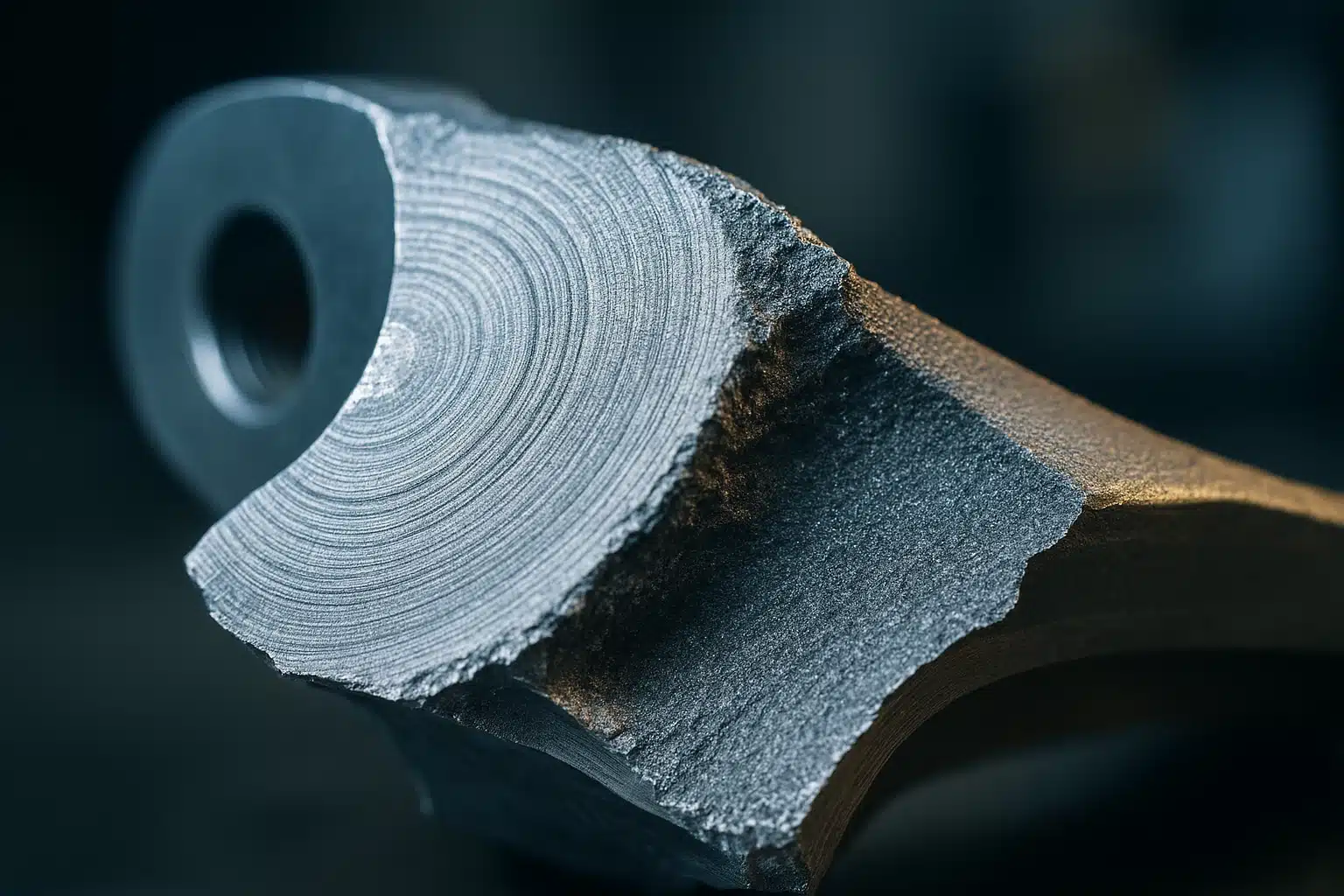

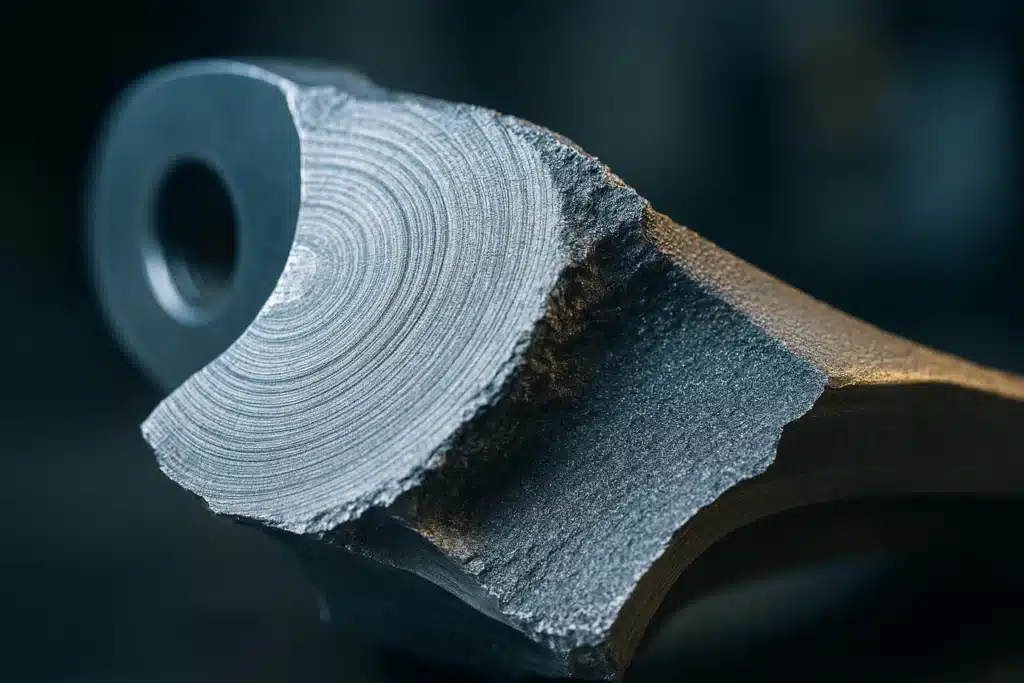

Faciès de rupture en fatigue d'une pièce en alliage d'aluminium, lignes d'arrêt concentriques rayonnant depuis le bord d'un perçage
Faciès de rupture en fatigue d'une pièce en alliage d'aluminium, lignes d'arrêt concentriques rayonnant depuis le bord d'un perçage

Ressource AVNIR Engineering

Actualité — Le 17 juillet 2026, la FAA a publié la consigne de navigabilité AD 2026-14-07, effective le 21 août 2026, après la rupture d’un tube de manche cyclique sur un hélicoptère Bell 407 puis la découverte de fissures de fatigue sur d’autres exemplaires : 972 appareils immatriculés aux États-Unis passent en inspection répétitive, dont 651 franchiront 3 600 heures de service sur la fenêtre d’analyse de deux ans (Federal Register, juillet 2026). Une pièce ne cède pas parce qu’elle est trop faible, mais parce qu’elle a trop cyclé.

Une pièce dimensionnée avec une marge statique confortable peut rompre après quelques centaines de milliers de cycles sous une charge trois fois plus faible. C’est tout le problème de la fatigue mécanique : le critère qui garantit la tenue au premier chargement ne dit rien de la tenue au millionième. Cet article traite la fatigue du côté du calcul, celui qui prédit : courbe de Wöhler, cumul de dommage de Miner, amorçage puis propagation de fissure, concentration de contrainte, contrainte moyenne, et le choix entre durée de vie sûre et tolérance au dommage. Avec, à chaque étape, ce que la méthode ne couvre pas.

L’essentiel

  • La fatigue mécanique ruine une pièce par accumulation de cycles, sous des contraintes très inférieures à celles qui la casseraient en une seule application.
  • La courbe de Wöhler relie amplitude de contrainte et nombre de cycles à rupture ; elle est mesurée, jamais déduite d’un modèle.
  • Le cumul de dommage de Miner additionne des fractions de vie consommées bloc par bloc, après décomposition du spectre réel par comptage rainflow.
  • Amorçage et propagation relèvent de deux théories différentes : courbe de Wöhler d’un côté, mécanique de la rupture de l’autre.
  • Durée de vie sûre ou tolérance au dommage : le premier livre une date de retrait, le second un intervalle d’inspection adossé à un contrôle non destructif.
  • La dispersion des essais atteint couramment un facteur 3 à 10 : une durée de vie annoncée sans probabilité de rupture associée n’a pas de valeur.

Ce qu’est la fatigue mécanique, et pourquoi elle se calcule

La fatigue mécanique est l’endommagement progressif d’une pièce soumise à des sollicitations répétées, sous des contraintes pourtant très inférieures à celles qui provoqueraient sa rupture en une seule application. Une structure peut afficher une marge statique confortable, encaisser sans broncher le chargement maximal prévu, et se fissurer après quelques centaines de milliers de cycles d’un chargement bien plus modeste. Le mécanisme ne relève pas de la résistance instantanée : il relève de l’accumulation.

Cette accumulation reste invisible tant que la fissure n’a pas atteint une taille détectable, d’où la place de la fatigue dans les événements de navigabilité. La consigne citée en ouverture décrit la séquence classique : un incident isolé, une inspection élargie, des fissures de fatigue retrouvées sur d’autres exemplaires, puis une inspection périodique imposée à toute une flotte, ici tous les 300 heures de vol ou 6 mois. Calculer la fatigue en amont, c’est refuser de découvrir le problème par l’incident.

La courbe de Wöhler, socle du dimensionnement en fatigue

La courbe de Wöhler est la relation expérimentale entre l’amplitude de contrainte alternée appliquée à une éprouvette et le nombre de cycles qu’elle supporte avant rupture. Tracée en semi-logarithmique, elle constitue la donnée d’entrée sans laquelle aucun calcul de fatigue n’a de sens. Une courbe se rapporte toujours à un couple précis : un matériau, un état métallurgique, un état de surface, un rapport de charge.

Elle se lit en trois domaines :

  • fatigue oligocyclique, en dessous de 10 000 cycles environ : les contraintes dépassent localement la limite d’élasticité, la déformation plastique gouverne la durée de vie et le calcul se conduit en déformation, pas en contrainte ;
  • endurance limitée, typiquement de 10 000 cycles à 1 000 000 cycles : c’est la zone de pente de la courbe, celle où une réduction d’amplitude de 20 % peut multiplier la durée de vie par plusieurs ;
  • endurance illimitée : pour les aciers, la courbe s’aplatit vers une asymptote, la limite d’endurance, souvent voisine de 40 à 50 % de la résistance à la traction. En dessous, la pièce est réputée tenir indéfiniment.

Cette asymptote est un privilège d’acier. Les alliages légers employés en aéronautique ne présentent pas de vraie limite d’endurance : la courbe continue de descendre, et l’on convient d’une valeur de référence relevée à 500 000 000 cycles. Un alliage d’aluminium 2024-T3, dont la limite d’élasticité est de l’ordre de 345 MPa et le module d’Young voisin de 70 GPa, se dimensionne donc toujours en durée de vie finie. Traiter un alliage léger comme un acier, c’est se donner une sécurité qui n’existe pas.

Le cumul de dommage de Miner, pour additionner des cycles différents

La règle de cumul linéaire de Miner consiste à convertir chaque bloc de cycles en une fraction de vie consommée, puis à sommer ces fractions. Pour un bloc de n cycles à une amplitude dont la courbe de Wöhler donne N cycles à rupture, le dommage vaut n divisé par N. La ruine est supposée atteinte quand la somme des rapports atteint 1.

Le passage du réel au calcul suppose une étape préalable : un spectre de chargement mesuré est un signal continu et irrégulier, pas une succession de blocs propres. On le décompose par comptage rainflow, qui extrait les boucles d’hystérésis fermées et associe à chacune une amplitude et une contrainte moyenne. Le résultat est un histogramme de cycles, directement exploitable par la règle de Miner.

La règle a l’immense avantage de la simplicité, et deux faiblesses connues. Elle ignore l’ordre d’application des charges, alors qu’un cycle de forte amplitude laisse derrière lui des contraintes résiduelles de compression qui retardent la fissuration ultérieure. Et le seuil de 1 est une convention : selon les référentiels et la criticité, on justifie parfois à une valeur de dommage cumulé inférieure.

AVNIR Engineering

Une durée de vie en fatigue à justifier ?

Courbe de Wöhler, spectre de chargement, concentration de contrainte, tolérance au dommage : parlons de votre justification en fatigue et de sa corrélation aux essais.

Découvrir notre expertise Mécanique  Parlons de votre projet

Amorçage et propagation : la fissure de fatigue a deux vies

Une rupture en fatigue est le résultat de deux phases physiquement distinctes, qui appellent deux calculs distincts. La phase d’amorçage occupe l’essentiel de la durée de vie sur une pièce lisse et bien finie : sous cyclage, des bandes de glissement persistantes apparaissent en surface, des microfissures naissent, et l’une d’elles finit par franchir la première barrière microstructurale. C’est cette phase que décrit la courbe de Wöhler.

La phase de propagation relève d’une autre théorie, la mécanique de la rupture. La fissure existe, on ne cherche plus quand elle apparaît mais à quelle vitesse elle grandit. La grandeur pilote est le facteur d’intensité de contrainte, et sa variation au cours d’un cycle gouverne l’avancée par cycle selon une loi puissance, dite loi de Paris. On intègre cette loi depuis une taille de défaut initiale supposée jusqu’à la taille critique au-delà de laquelle la rupture devient brutale.

La taille de défaut initiale n’est pas un choix libre : elle se cale sur ce que le contrôle non destructif sait réellement voir. Un ressuage ou un contrôle par courants de Foucault ne garantit pas la détection d’une fissure de 0,5 mm dans toutes les configurations d’accès, et une hypothèse de départ trop optimiste vide l’intégration de sa valeur. Les stries observées au microscope électronique à balayage sur un faciès de rupture permettent, a posteriori, de recaler ces hypothèses.

Concentration de contrainte et contrainte moyenne, les deux corrections décisives

Le facteur de concentration de contrainte Kt est le rapport entre la contrainte locale maximale au droit d’une singularité géométrique et la contrainte nominale calculée sur la section. Un perçage circulaire dans une plaque large en traction donne un Kt voisin de 3 : la contrainte réelle au bord du trou vaut trois fois celle que donnerait un calcul de section. Congé trop serré, gorge, changement brutal d’épaisseur produisent le même effet. En fatigue, ce facteur est déterminant : l’amorçage se produit toujours au point le plus chargé.

La correspondance n’est pas directe pour autant. Le facteur effectif en fatigue, souvent noté Kf, reste inférieur au Kt géométrique, d’autant plus que le matériau est peu sensible à l’effet d’entaille et que le rayon est petit. Confondre les deux conduit à un dimensionnement inutilement pénalisant, ou, dans l’autre sens, à une marge illusoire.

La contrainte moyenne est la seconde correction. Une même amplitude alternée n’a pas le même effet selon qu’elle oscille autour de zéro ou autour d’une traction statique élevée. Les diagrammes de Haigh et les droites de Goodman ou de Gerber servent à ramener un couple (amplitude, moyenne) à une amplitude équivalente purement alternée, comparable à la courbe de Wöhler de référence. Une traction moyenne réduit la durée de vie, une compression l’augmente : c’est tout l’intérêt du grenaillage de précontrainte, qui installe des contraintes résiduelles de compression sur quelques dizaines de µm en peau.

AVNIR Engineering

Une durée de vie en fatigue à justifier ?

Courbe de Wöhler, spectre de chargement, concentration de contrainte, tolérance au dommage : parlons de votre justification en fatigue et de sa corrélation aux essais.

Découvrir notre expertise Mécanique  Parlons de votre projet

Durée de vie sûre ou tolérance au dommage : deux façons de justifier

La philosophie de justification est un choix de conception, pas un détail de méthode. La durée de vie sûre (safe life) consiste à démontrer que la pièce ne fissure pas pendant la vie déclarée, puis à la retirer du service à échéance, fissurée ou non. La tolérance au dommage (damage tolerance) suppose au contraire qu’un défaut est déjà présent, et démontre qu’il ne peut pas atteindre la taille critique entre deux inspections.

CritèreDurée de vie sûreTolérance au dommage
Hypothèse de départpièce sainedéfaut initial présent
Théorie mobiliséecourbe de Wöhler, cumul de dommagemécanique de la rupture, loi de propagation
Livrableune durée de vie de retraitun intervalle d’inspection
Dépend du contrôle non destructifnonoui, de façon critique
Terrain de prédilectionpièces non inspectables, éléments à sécurité uniquestructure primaire inspectable

La dépendance au contrôle est le point sensible de la seconde approche. En avril 2026, la FAA a imposé à 156 Boeing 757 la révision de leur programme de maintenance au motif qu’un item de limitation de navigabilité ne fournissait pas une probabilité de détection adéquate des fissures de fatigue prévisibles, avec un risque d’incapacité d’un élément structural principal à supporter les charges limites. Un intervalle d’inspection juste, adossé à une méthode de contrôle qui ne voit pas le défaut visé, ne protège de rien.

Expertise — Cet article s’inscrit dans nos analyses de fatigue et de tolérance aux dommages : notes de calcul, éléments finis, charges & flutter, fatigue et thermomécanique.
À lire aussi : Qu'est-ce qu'une note de calcul de structure · Sous-traitance du calcul de structure : la grille de décision.

Prédire n’est pas mesurer : ce que le calcul doit aux essais de fatigue

Un calcul de fatigue repose entièrement sur des données issues d’essais. La courbe de Wöhler, la loi de propagation, la sensibilité à l’entaille, l’effet de l’état de surface : rien de tout cela ne se déduit d’un modèle, tout se mesure. C’est la différence de fond entre cet article et celui consacré aux essais mécaniques de traction, compression et fatigue : l’essai mesure le comportement d’une éprouvette ou d’une pièce réelle, le calcul prédit le comportement d’une géométrie et d’un chargement qui n’ont pas été testés. L’un ne remplace jamais l’autre, il l’alimente.

La chaîne type se déroule dans cet ordre :

  • caractérisation du matériau sur éprouvettes, dans l’état métallurgique et l’état de surface réels de la pièce ;
  • modélisation par éléments finis, avec un maillage suffisamment raffiné au droit des singularités pour capter la contrainte locale et non une moyenne d’élément ;
  • corrélation et recalage du modèle sur un essai structural instrumenté, jauges de déformation ou mesure de champ, avant toute exploitation en fatigue ;
  • justification consignée dans une note de calcul traçable, hypothèses et sources de données comprises.

Le calcul statique reste un préalable indispensable : une cartographie de contrainte équivalente identifie les zones chaudes et oriente le maillage, mais elle ne dit rien de la durée de vie. Une pièce peut afficher partout 100 MPa face à une limite d’élasticité de 880 MPa sur un alliage de titane et rompre néanmoins après un million de cycles, si l’amplitude locale au fond d’une entaille dépasse la limite d’endurance du matériau.

Les limites du calcul en fatigue mécanique

La dispersion est la première limite, et elle est structurelle. Deux éprouvettes issues de la même barre, testées dans les mêmes conditions, peuvent rompre à des nombres de cycles séparés par un facteur 3 à 10. Une courbe de Wöhler moyenne n’est donc pas un objet déterministe : on justifie sur une courbe de dimensionnement à faible probabilité de rupture, et une prédiction annoncée sans son niveau de probabilité associé n’a pas de valeur.

Le calcul ne dit rien non plus de ce qui n’a pas été mis dans le modèle. État de surface, défaut de fabrication, corrosion en service, traitement thermique dérivé, bridage non prévu au montage : chacun de ces écarts peut diviser la durée de vie réelle par plusieurs, sans qu’aucune ligne du modèle ne bouge. La fatigue est le domaine où la conformité de fabrication compte autant que la géométrie nominale.

Deux angles morts complètent le tableau. Le spectre de chargement est presque toujours l’incertitude dominante : une hypothèse d’usage optimiste pèse plus lourd que le raffinement du modèle, car la durée de vie varie comme une puissance élevée de l’amplitude. Et les effets d’environnement, température, milieu corrosif, très haute fréquence de sollicitation, sortent du domaine de validité des courbes standard, qui sont établies à l’air ambiant, autour de 20 °C. Hors de ce domaine, il faut des données propres, obtenues sur banc d’essai dans les conditions visées, faute de quoi le calcul se fonde sur une extrapolation silencieuse.

Une justification en fatigue honnête énonce donc trois choses en même temps : la durée de vie prédite, les hypothèses qui la portent, et les conditions dans lesquelles elle cesse d’être valable.

FAQ : fatigue mécanique

Qu’est-ce que la fatigue mécanique d’une pièce ?

C’est l’endommagement progressif d’un matériau soumis à des sollicitations répétées, sous des contraintes très inférieures à celles qui provoqueraient sa rupture en une seule application. Des microfissures s’amorcent en surface, généralement au droit d’une singularité géométrique, puis se propagent cycle après cycle jusqu’à la rupture brutale de la section restante. La tenue statique d’une pièce ne préjuge donc en rien de sa tenue en fatigue, qui relève d’une analyse distincte.

Comment lit-on une courbe de Wöhler ?

On porte l’amplitude de contrainte alternée en ordonnée et le nombre de cycles à rupture en abscisse, sur une échelle logarithmique. Trois domaines se distinguent : la fatigue oligocyclique en dessous de 10 000 cycles environ, où la plasticité gouverne, l’endurance limitée jusqu’à 1 000 000 cycles, et l’endurance illimitée au-delà pour les aciers. Une courbe ne vaut que pour un matériau, un état de surface et un rapport de charge donnés.

Pourquoi une pièce casse-t-elle sous une contrainte inférieure à sa limite d’élasticité ?

Parce que la ruine en fatigue n’est pas gouvernée par le niveau instantané de contrainte mais par son accumulation. À l’échelle microscopique, des bandes de glissement persistantes se forment en surface sous cyclage et finissent par créer une microfissure, même en régime globalement élastique. Le phénomène est amplifié par les concentrations de contrainte : un perçage circulaire multiplie la contrainte locale par environ 3 par rapport à la contrainte nominale de section.

Faut-il calculer la fatigue ou la mesurer par essai ?

Les deux, et dans cet ordre logique : l’essai mesure, le calcul prédit. Les essais de fatigue sur éprouvettes fournissent les données d’entrée que le calcul consomme, courbe de Wöhler, sensibilité à l’entaille, loi de propagation. Le calcul les transpose ensuite à une géométrie et à un spectre de chargement qui n’ont pas été testés, ce qu’aucun essai ne peut faire seul. Un modèle non recalé sur une mesure reste une hypothèse.

Quelle différence entre durée de vie sûre et tolérance au dommage ?

La durée de vie sûre suppose la pièce saine et démontre qu’elle ne fissure pas avant sa date de retrait, appliquée fissurée ou non. La tolérance au dommage suppose au contraire un défaut déjà présent et démontre qu’il n’atteint pas la taille critique entre deux inspections. La première livre une échéance de remplacement, la seconde un intervalle d’inspection dont la validité dépend entièrement de la performance réelle du contrôle non destructif.

Une justification en fatigue à mener ou à relire ?

AVNIR Engineering intervient en assistance technique auprès des bureaux d’études de l’aéronautique, du spatial et de la défense sur la chaîne de calcul de structure : analyses statique, modale, dynamique et de fatigue, modélisation par éléments finis, rédaction et vérification de notes de calcul, corrélation calcul/essais et recalage de modèles. Nos ingénieurs s’intègrent aux équipes projet pour porter une justification jusqu’à sa conclusion de tenue. De la définition du spectre de chargement à la relecture critique d’un dossier existant.

Découvrir notre expertise Mécanique  ·  Échanger avec nos ingénieurs

Sources & références

  • Federal Register (FAA), Airworthiness Directives; Bell Textron Canada Limited Helicopters, AD 2026-14-07 : consulter
  • Federal Register (FAA), Airworthiness Directives; The Boeing Company Airplanes, AD 2026-08-09 : consulter
  • Wikipédia, Courbe de Wöhler : consulter
  • Wikipédia, Mécanique de la rupture : consulter

Référentiels cités dans cet article. Liens vers les organismes émetteurs, vérifiés le 4 août 2026.

Nathalie Voisin, directrice opérationnelle d'AVNIR Engineering

Nathalie Voisin

Directrice opérationnelle, AVNIR Engineering

Nathalie Voisin est directrice opérationnelle d’AVNIR Engineering, bureau d’études spécialisé en assistance technique pour l’ingénierie mécanique, les matériaux et la compatibilité électromagnétique. Elle pilote les missions confiées par les industriels de l’aéronautique, du spatial et de la défense.
