Matériaux composites en aéronautique : lesquels, pourquoi, limites

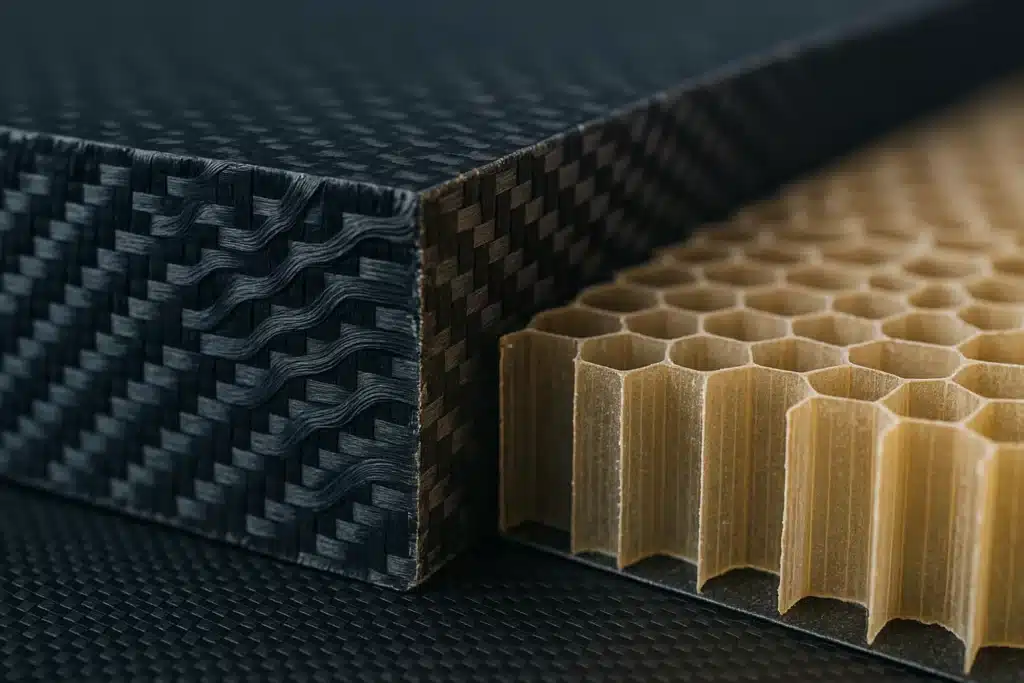

Tranche d'un panneau stratifié en fibre de carbone montrant l'empilement des plis, à côté d'une âme en nid d'abeilles de panneau sandwich
Tranche d'un panneau stratifié en fibre de carbone montrant l'empilement des plis, à côté d'une âme en nid d'abeilles de panneau sandwich

Ressource AVNIR Engineering

Actualité — Au salon international de Farnborough, en juillet 2026, le fabricant britannique Icomat et le National Composites Centre ont présenté un revêtement d’aile composite de cinq mètres, déposé par cisaillement de mèches (rapid tow shearing) directement sur un outillage aéronautique représentatif, en préimprégné de grade aéronautique. La démonstration illustre la question qui précède tout choix de matériau composite : orienter les fibres selon les efforts, puis le prouver par l’essai (JEC Composites, juillet 2026).

Les matériaux composites portent aujourd’hui les structures primaires des aéronefs récents, voilure et fuselage compris, sans que leur emploi soit une évidence sur chaque pièce. Un stratifié carbone-époxy pèse moins, ne se corrode pas et intègre des fonctions, mais il est anisotrope, délamine sans se voir et se justifie par une pyramide d’essais coûteuse. Cet article donne au donneur d’ordre aéronautique les repères de choix : pourquoi ces matériaux, quelles familles, où ils travaillent, comment on les caractérise et où s’arrêtent leurs avantages.

L’essentiel

  • Un composite aéronautique associe un renfort fibreux (carbone, verre, aramide) et une matrice (époxy thermodurcissable ou thermoplastique PEEK) ; ses propriétés dépendent de la direction des fibres.
  • Quatre raisons de l’employer : masse (fibre de carbone à 200 à 300 GPa pour 1,7 à 1,9 g/cm³), fatigue, corrosion, intégration de fonctions.
  • La loi des mélanges donne le module d’un pli unidirectionnel : environ 139 GPa à 60 % de fibres, contre quelques GPa transversalement.
  • Structures primaires et secondaires se justifient selon l’AMC 20-29 de l’EASA : pyramide d’essais et cinq catégories de dommages, du BVID à l’événement anormal.
  • Contrôle et caractérisation : essais par direction, compression après impact, ultrasons et thermographie pour le délaminage.
  • Limites : réparabilité, protection foudre à ajouter, coût de justification, recyclage des thermodurcissables.

Qu’est-ce qu’un matériau composite aéronautique

Un matériau composite aéronautique est un assemblage de deux constituants non miscibles, un renfort fibreux qui porte la charge et une matrice polymère qui le maintient et transfère les efforts, dont les propriétés dépassent celles de chaque constituant pris seul. En structure d’aéronef, le renfort est le plus souvent une fibre de carbone, de verre ou d’aramide, et la matrice une résine époxy ou un thermoplastique haute température. Le stratifié résultant est anisotrope : sa raideur et sa résistance dépendent de la direction des fibres.

Cet article traite du choix et de l’emploi : pourquoi ces matériaux, lesquels, où, comment on les caractérise et ce qui les limite. Les procédés de mise en œuvre (drapage, préimprégnés, autoclave, injection de résine) sont détaillés dans l’article consacré à la fabrication des pièces composites.

Pourquoi l’aéronautique emploie des matériaux composites

L’emploi des composites en aéronautique repose sur quatre raisons mesurables : la masse, la fatigue, la corrosion et l’intégration de fonctions. La masse d’abord : une fibre de carbone standard affiche un module de 200 à 300 GPa pour une masse volumique de 1,7 à 1,9 g/cm³ (source : Wikipédia, Fibre de carbone), contre 71,7 GPa et 2,81 g/cm³ pour un alliage d’aluminium 7075. La raideur par unité de masse d’un pli unidirectionnel, dans le sens des fibres, dépasse ainsi largement celle des métaux.

Ec = Ef × Vf + Em × (1 - Vf)Loi des mélanges (modèle de Voigt, borne supérieure) : module du composite dans le sens des fibres, Ef module de la fibre, Em module de la matrice, Vf fraction volumique de fibres (source : Wikipédia, Rule of mixtures). Application avec des valeurs génériques : Ef = 230 GPa, Em = 3 GPa (résine époxy), Vf = 0,6, d’où Ec = 138 + 1,2 ≈ 139 GPa. Transversalement aux fibres, le modèle en série (Reuss) donne quelques GPa seulement : c’est l’anisotropie.
  • Masse : à raideur égale, un pli unidirectionnel à 139 GPa pour environ 1,6 g/cm³ remplace un métal deux à trois fois plus dense, sous réserve d’orienter les fibres selon les efforts.
  • Fatigue : un stratifié ne propage pas une fissure unique comme un métal ; l’endommagement est diffus (microfissuration de matrice, délaminage) et se lit autrement.
  • Corrosion : la matrice polymère ne se corrode pas ; le point d’attention se déplace vers le couple galvanique carbone-aluminium aux fixations.
  • Intégration de fonctions : une pièce monolithique drapée remplace un assemblage riveté, avec moins de fixations et de surfaces continues.

Familles de matériaux composites en aéronautique : fibres, matrices, sandwich

Les familles se définissent par le couple fibre et matrice, puis par l’architecture. Côté fibres, le carbone domine les structures chargées, le verre les pièces secondaires et les radômes, l’aramide les zones exposées à l’impact grâce à une résistance voisine de 3 GPa pour une masse volumique de 1,45 g/cm³. Côté matrices, les thermodurcissables (époxy) réticulent de façon irréversible ; les thermoplastiques comme le PEEK, qui fond vers 335 °C, se refondent, se soudent et se recyclent.

Ordres de grandeur des renforts et de deux alliages métalliques de référence (valeurs de fibres nues, pas de stratifiés ; sources en fin d’article)
MatériauMasse volumique (g/cm³)Module (GPa)Résistance en traction (MPa)
Fibre de carbone standard1,7 à 1,9200 à 300non chiffrée dans la source
Fibre de carbone haut module1,7 à 1,9350 à 500non chiffrée dans la source
Fibre de verre E2,58763 445
Fibre d’aramide (para)1,45supérieur à 100environ 3 000
Aluminium 7075-T62,8171,7510 à 540
Ti-6Al-4V4,43 à 4,51104 à 113limite d’élasticité 880 à 920

La troisième famille est architecturale : le panneau sandwich. Deux peaux minces en stratifié collées sur une âme en nid d’abeilles (aluminium ou papier aramide) ou en mousse donnent une raideur en flexion élevée pour une masse très faible. Les structures en nid d’abeilles sont présentes dans les avions depuis les années 1950 et restent la solution des carénages, planchers, trappes et surfaces mobiles.

Structures primaires ou secondaires : où les composites travaillent

Une structure primaire est une structure dont la ruine compromet la sécurité de l’aéronef : caissons de voilure, fuselage, empennages, longerons. Une structure secondaire porte des charges locales, carénages, trappes, aménagements de cabine, sans mettre en cause la tenue de l’ensemble. Les composites ont d’abord conquis les secondaires, puis les primaires à mesure que les méthodes de justification se sont consolidées. Le passage d’une catégorie à l’autre change le niveau de preuve exigé, pas la nature du matériau.

Le cadre de certification européen est l’AMC 20-29 Composite Aircraft Structure de l’EASA, harmonisé avec la circulaire américaine AC 20-107B. Il organise la démonstration selon une pyramide d’essais, dite approche par blocs : un grand nombre d’éprouvettes et d’éléments à la base pour établir la statistique du matériau, puis des sous-composants, des composants et enfin la structure complète pour valider les analyses. La caractérisation des matériaux et de leurs propriétés nourrit la base de cette pyramide.

ÉprouvettesÉlémentsSous-composantsComposantsStructurenombre d’essaiscomplexité, coûtstatistique matériauvalidation analyse
Schéma de principe : pyramide des essais (approche par blocs) d’une structure composite, des éprouvettes à la structure complète.
Catégories de dommages d’une structure composite selon l’AMC 20-29 (EASA), et ce qu’elles imposent à la justification
CatégorieNature du dommageExemplesExigence
1Non détectable en servicePetit délaminage, porosité, rayure, dommage d’impact à peine visible (BVID)Tenue à la charge extrême pendant toute la vie
2Détectable par inspection programméeImpact visible, délaminage détectableTenue jusqu’à la détection et la réparation
3Détectable facilement en quelques volsDommage évident à l’œilTenue à charge limite jusqu’à réparation
4Source discrète connueÉclatement de pneu, impact d’oiseau, foudrePoursuite du vol en sécurité
5Événement anormalChoc au sol, incident de maintenanceSignalement obligatoire, inspection

Caractériser et contrôler : anisotropie, délaminage, impact BVID

La caractérisation d’un stratifié consiste à mesurer ses propriétés dans chaque direction utile, car une valeur unique n’a pas de sens pour un matériau anisotrope. Un pli unidirectionnel se caractérise en traction et compression dans le sens des fibres et transversalement, en cisaillement plan, puis en cisaillement interlaminaire par flexion courte (méthode décrite par la norme ISO 14130, réservée au tri de matériaux et au contrôle qualité, non à la conception). Un composite carbone-époxy typique rompt sans plasticité, avec moins de 0,5 % d’allongement à rupture : la conception se fait en déformation admissible, pas en marge plastique.

Le dommage d’impact à peine visible (BVID, barely visible impact damage) est le dommage d’impact attendu en fabrication et en service qui reste sous le seuil de détectabilité fixé pour l’inspection. Il crée des délaminages internes invisibles en surface, qui abattent la résistance en compression. La justification passe donc par des essais de compression après impact sur éprouvettes impactées à une énergie calibrée. L’humidité s’ajoute au chargement : la matrice se plastifie en ambiance chaude et humide, ce qui dégrade d’abord les propriétés pilotées par la matrice, compression et impact.

Le contrôle non destructif d’un stratifié repose sur les ultrasons, en transmission ou en écho, qui détectent porosités et délaminages plan par plan, et sur la thermographie pour les grandes surfaces et les panneaux sandwich. Un impact calibré suivi d’une cartographie ultrasonore mesure directement la surface délaminée, grandeur d’entrée de la tolérance aux dommages.

Essais et contrôles usuels d’un stratifié aéronautique : ce que chacun mesure
Essai ou contrôleGrandeur mesuréeDirection ou zoneUsage
Traction sur pli unidirectionnelModule, résistance, allongement0° et 90°Valeurs de base du pli
Cisaillement interlaminaire (flexion courte)Résistance apparente interlaminaireEntre plisTri de matériaux, contrôle qualité
Compression après impactRésistance résiduelle en compressionZone impactéeTolérance aux dommages, BVID
Vieillissement chaud humidePerte de propriétés matriceStratifié completAbattements de conception
Ultrasons en transmissionPorosité, délaminageSurface entièreRéception, après impact
ThermographieDécollement peau-âme, délaminagePanneaux sandwichContrôle rapide de grandes surfaces

AVNIR Engineering

Un choix de matériau à arbitrer, un stratifié à caractériser ?

Essais par direction, compression après impact, vieillissement chaud humide, contrôle non destructif, qualification matériaux et procédés : AVNIR Engineering accompagne votre décision composite ou métal, de l’éprouvette au dossier.

Découvrir notre expertise Matériaux  Parlons de votre projet

Limites des matériaux composites en aéronautique : réparabilité, foudre, coût, recyclage

La première limite est la réparabilité. Un dommage interne ne se voit pas, une réparation collée doit être qualifiée comme une pièce neuve, et la pièce réparée doit rester inspectable. Là où un métal se bosselle, un stratifié délamine en silence. La deuxième limite est électrique : un stratifié carbone conduit mal, un stratifié verre pas du tout. La protection contre la foudre et le retour de courant, qu’un fuselage métallique assure par nature, doit être ajoutée par des grillages métalliques et des liaisons de masse, avec la masse et les points de contrôle associés ; l’AMC 20-29 traite explicitement de cette protection.

La troisième limite est le coût, de la matière et surtout de la justification : la pyramide d’essais, la gestion de l’humidité et de la température, et la tolérance aux dommages coûtent plus qu’une fiche matière d’alliage. La dispersion des fibres elle-même est large ; une fibre de verre S-2 vaut, selon Wikipédia (Glass fiber), environ dix fois le prix d’une fibre E pour 85,5 GPa contre 76 GPa de module. La quatrième limite est le recyclage : une matrice thermodurcissable ne se refond pas, et les fibres récupérées sont raccourcies, donc déclassées. Les thermoplastiques répondent en partie à cette limite, au prix de températures de mise en œuvre élevées.

Un angle mort demeure : la loi des mélanges et la fiche fibre ne disent rien de la pièce réelle. Porosité de fabrication, ondulation des fibres, désalignement de drapage, zones riches en résine et bords usinés font l’écart entre la valeur de pli et la valeur admissible. C’est cet écart que la pyramide d’essais mesure, et qu’aucun calcul ne remplace.

Choisir entre composite et métal : une grille de lecture

Le choix se décide critère par critère, sur la pièce et son environnement, pas sur la famille de matériaux en général. Les alliages métalliques aéronautiques conservent l’avantage dès que les efforts sont multidirectionnels et concentrés, que la température dépasse la tenue de la matrice ou que la pièce doit être réparée en ligne. Les pièces métalliques imprimées relèvent d’une logique encore différente, exposée dans l’article sur les essais et la qualification des pièces de fabrication additive.

  • Composite favorable : efforts principalement dans un plan, grande surface, raideur spécifique recherchée, environnement corrosif, forme continue intégrant plusieurs fonctions.
  • Métal favorable : efforts tridimensionnels ou concentrés (ferrures, axes), température élevée, fixations nombreuses, réparation fréquente, série courte sans budget de qualification.
  • Sandwich favorable : panneaux plans ou peu courbés chargés en flexion, avec une protection contre l’humidité et un plan d’inspection de l’interface peau-âme.

FAQ : matériaux composites aéronautiques

Pourquoi utiliser des matériaux composites en aéronautique plutôt que des métaux ?

Pour la masse d’abord : une fibre de carbone standard offre 200 à 300 GPa de module pour 1,7 à 1,9 g/cm³, contre 71,7 GPa et 2,81 g/cm³ pour un aluminium 7075. S’y ajoutent l’absence de corrosion, un comportement en fatigue sans fissure unique et la possibilité de pièces monolithiques intégrant plusieurs fonctions. Le gain n’existe que si les fibres sont orientées selon les efforts.

Quels sont les principaux matériaux composites utilisés en aéronautique ?

Les stratifiés carbone-époxy pour les structures chargées, les stratifiés verre-époxy pour les pièces secondaires et les radômes, l’aramide pour les zones exposées à l’impact, et les composites à matrice thermoplastique (PEEK, fusion vers 335 °C) pour les pièces soudables et recyclables. Les panneaux sandwich à âme en nid d’abeilles complètent la gamme pour les carénages, planchers et surfaces mobiles.

Qu’est-ce que le BVID dans une structure composite ?

Le dommage d’impact à peine visible (barely visible impact damage) est le dommage d’impact attendu en fabrication ou en service qui reste sous le seuil de détectabilité de l’inspection. Il provoque des délaminages internes qui réduisent la résistance en compression. L’AMC 20-29 le range en catégorie 1 : la structure doit tenir la charge extrême avec ce dommage pendant toute sa vie, ce que démontrent des essais de compression après impact.

Comment contrôle-t-on un stratifié composite sans le détruire ?

Par ultrasons, en transmission ou en écho, qui détectent porosités et délaminages plan par plan, et par thermographie pour les grandes surfaces et les panneaux sandwich, où elle révèle les décollements entre peau et âme. Après un impact calibré, une cartographie ultrasonore mesure la surface délaminée, qui sert d’entrée à l’analyse de tolérance aux dommages.

Quelles sont les limites des composites en aéronautique ?

La réparabilité, car un dommage interne ne se voit pas et une réparation collée doit être qualifiée ; la protection contre la foudre, à ajouter par des grillages et des liaisons de masse ; le coût de justification, avec une pyramide d’essais et des abattements chaud humide ; et le recyclage, une matrice thermodurcissable ne se refondant pas. Les efforts tridimensionnels concentrés et les températures élevées restent le domaine des métaux.

Choisir et qualifier un composite avec AVNIR Engineering

AVNIR Engineering intervient en ingénierie des matériaux pour les industriels de l’aéronautique, du spatial et de la défense : matériaux métalliques et composites, traitements de surface, qualification des matériaux et des procédés, veille REACH, contrôle non destructif, expertise et analyse d’avarie. Les essais mécaniques de traction, compression, flexion et cisaillement, les essais de vieillissement climatique et le cycle thermique en autoclave alimentent la caractérisation des stratifiés. L’intervention se fait par des ingénieurs intégrés chez le client ou par une étude confiée au bureau d’études, dans un cadre ISO 9001:2015.

Découvrir notre expertise Matériaux  ·  Échanger avec nos ingénieurs

Sources & références

  • JEC Composites, Icomat and NCC validate Rapid Tow Shearing on five-metre wing skin : consulter
  • EASA, AMC 20-29 Composite Aircraft Structure, Easy Access Rules for Acceptable Means of Compliance for Airworthiness of Products, Parts and Appliances (AMC-20) : consulter
  • ECSS, ECSS-E-HB-32-20 Part 1A Structural materials handbook, Part 1: Overview and material properties and applications : consulter
  • Wikipédia, Fibre de carbone : consulter
  • Wikipédia, Rule of mixtures : consulter

Référentiels cités dans cet article. Liens vers les organismes émetteurs, vérifiés le 3 septembre 2026.
