Essais environnementaux aéronautiques : filiforme, fluides, adhérence

Ressource AVNIR Engineering

Publié le 3 septembre 2026, à jour des référentiels et bonnes pratiques en vigueur.

Actualité — Par un avis daté du 29 avril 2026, la RTCA a convoqué la 97e réunion de son comité SC-135, conjointe avec le groupe WG-14 de l’EUROCAE, du 29 juin au 2 juillet 2026, avec à l’ordre du jour la motion de clôture de la consultation finale sur la DO-160H / ED-14H et le passage à publication. Cette révision H du référentiel d’essais environnementaux des équipements embarqués concerne toutes ses sections, dont l’humidité, la sensibilité aux fluides et le brouillard salin (RTCA, avril 2026).

Les essais environnementaux aéronautiques ne se résument pas au brouillard salin. Corrosion filiforme sous une peinture rayée, tenue aux carburants, huiles, fluides hydrauliques et dégivrants, adhérence par quadrillage ou par traction, cycles thermiques, humidité et rayonnement UV : chacun simule une agression précise du service et se lit selon un critère propre. Cet article passe en revue ces essais un par un, avec leurs paramètres normalisés, la DO-160 pour les équipements et les normes ISO pour les revêtements, puis montre pourquoi une qualification repose sur une séquence d’essais et non sur des essais isolés.

Que sont les essais environnementaux aéronautiques

Les essais environnementaux aéronautiques sont des expositions contrôlées qui reproduisent, en laboratoire, les agressions qu’un équipement, un matériau ou un revêtement subira en service : température, humidité, fluides, rayonnement, atmosphère corrosive. Pour les équipements embarqués, le référentiel est la DO-160 de la RTCA, jumelle de l’ED-14 de l’EUROCAE, dont l’édition G date de décembre 2010 et dont la révision H arrive à publication. Ses sections 4 à 14 couvrent notamment la température et l’altitude, les variations de température, l’humidité, l’étanchéité, la sensibilité aux fluides, le sable et la poussière, les moisissures et le brouillard salin.

Le brouillard salin, section 14 de la DO-160 et norme ISO 9227 pour les revêtements, est l’essai de corrosion le plus connu ; ses variantes, ses paramètres et ses limites sont traités dans notre article dédié à l’essai de corrosion au brouillard salin. Cet article traite des autres essais, ceux qui répondent aux questions que le brouillard salin laisse ouvertes : que se passe-t-il sous une peinture rayée, au contact d’un fluide hydraulique, ou après cent cycles thermiques ? Pour chacun, la même grille : ce qu’il simule, ses paramètres typiques, la façon de lire le résultat.

Corrosion filiforme : la menace sous la peinture

La corrosion filiforme est une corrosion en filaments qui progresse sous un revêtement organique à partir d’un défaut, rayure, bord de perçage ou pore, sur un substrat d’aluminium ou d’acier. Le filament possède une tête active, où l’électrolyte est acide et pauvre en oxygène, et une queue de produits de corrosion secs. Il ne perce pas la pièce, mais il décolle la peinture sur des centimètres et ouvre la voie aux piqûres. Sur les alliages d’aluminium corroyés, les filaments suivent la direction de laminage ou d’extrusion, ce que la norme d’essai demande de relever.

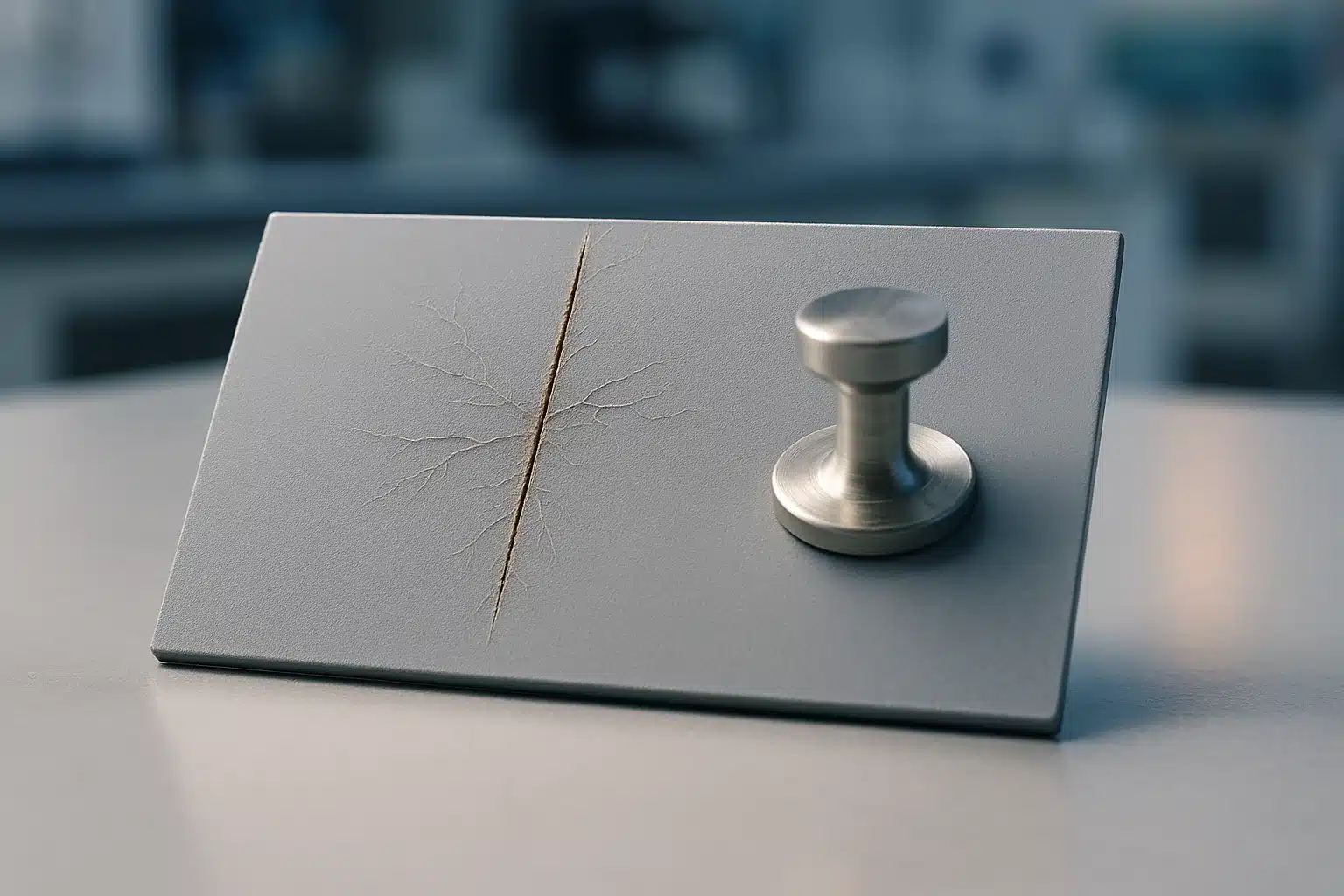

L’essai de référence est l’ISO 4623-2, dédiée aux substrats en aluminium. Le panneau peint est rayé jusqu’au métal, exposé brièvement à des vapeurs d’acide chlorhydrique pour amorcer les filaments, puis placé à plat, face rayée vers le haut, dans une enceinte régulée à 40 °C ± 2 °C et 82 % ± 5 % d’humidité relative. La lecture porte sur la longueur des filaments et leur fréquence le long de la rayure, cotées selon l’ISO 4628-10 ou selon un critère convenu entre les parties. Un système de peinture destiné à une structure en alliage de la série 2000 ou 7000, sensible à ce mode de corrosion, se qualifie ici plus sûrement qu’au brouillard salin.

Tenue aux fluides : carburants, huiles, hydrauliques, dégivrants

La tenue aux fluides désigne la capacité d’un équipement ou d’un revêtement à conserver ses propriétés après contact avec les liquides présents autour d’un aéronef. La section 11 de la DO-160 définit la catégorie F pour les équipements exposés et distingue deux procédures : l’aspersion et l’immersion. Dans l’édition G, l’aspersion enchaîne 8 h de pulvérisation et 16 h de séchage, répétées sur 3 cycles, alignée sur la procédure de la MIL-STD-810G. Les classes de fluides couvrent les carburants, les fluides hydrauliques, les huiles de lubrification, les solvants et produits de nettoyage, les dégivrants, les insecticides, les eaux usées et les désinfectants.

Les propriétés du fluide comptent autant que la durée. Le kérosène Jet A-1, point de congélation à -47 °C et pouvoir calorifique de 43,15 MJ/kg, reste liquide et pénétrant sur toute la plage de température au sol. Les dégivrants à base d’éthylène glycol sèchent en laissant un film hygroscopique qui prolonge le contact bien après l’opération. La lecture ne se limite donc pas à l’aspect immédiat : on compare l’éprouvette avant et après exposition, après séchage, sur l’adhérence, la dureté, la masse ou l’épaisseur, et pour un équipement sur son fonctionnement.

Adhérence des revêtements : quadrillage et traction

L’adhérence d’un revêtement s’apprécie par deux essais complémentaires, l’un qualitatif et rapide, l’autre quantitatif. Le quadrillage ISO 2409 trace six entailles parallèles puis six entailles perpendiculaires jusqu’au substrat, applique un ruban adhésif normalisé, l’arrache, et classe le résultat sur six niveaux, de 0 pour aucun décollement à 5. La méthode n’est pas applicable aux revêtements de plus de 250 µm d’épaisseur, la lecture se fait à la loupe ×2 ou ×3, et la norme précise qu’il ne s’agit pas d’une mesure de l’adhérence mais d’une résistance à la séparation.

La traction ISO 4624 colle un plot, de diamètre nominal 20 mm, ou 7 mm avec dix mesures, sur le revêtement, puis l’arrache à une vitesse de charge au plus égale à 1 MPa/s, la rupture devant survenir en moins de 90 s. Le résultat est une contrainte en MPa accompagnée de la nature de la rupture : adhésive entre deux couches, cohésive dans une couche, ou dans la colle, auquel cas la mesure est invalide.

L’adhérence mesurée après exposition est la donnée qui manque le plus souvent dans un dossier. Une peinture peut sortir d’une immersion dans un fluide hydraulique avec un aspect intact et perdre la moitié de sa contrainte d’arrachement. Une bonne campagne place donc l’adhérence à la fin de chaque séquence, sur une zone non rayée, et compare la valeur à celle relevée sur une éprouvette témoin non exposée.

Cycles thermiques, humidité et rayonnement UV

Les cycles thermiques et l’humidité simulent les transitions sol-vol et le stationnement, et sollicitent l’interface entre couches de coefficients de dilatation thermique différents. Selon un guide de la DO-160 publié en avril 2026, la section 4 classe les équipements par catégorie de température, de -15 °C à +55 °C pour une catégorie A1 jusqu’à -55 °C à +85 °C pour une catégorie D3 ; la section 5 impose des rampes de 2 à 10 °C/min ; la section 6 enchaîne des cycles d’humidité de 24 h entre +30 °C et +65 °C, jusqu’à 95 % d’humidité relative, sur 10 cycles. Pour un matériau ou un assemblage collé, le cycle thermique en autoclave apporte en plus la pression.

Le rayonnement ultraviolet vieillit les liants organiques : jaunissement, farinage, perte de brillance, microfissuration. Les bandes utiles sont les UVA de 315 à 400 nm et les UVB de 280 à 315 nm, selon la classification de l’ISO 21348 reprise sur la fiche rayonnement ultraviolet. L’exposition UV se lit en variation de brillance et de couleur, puis en adhérence, jamais en aspect seul.

Une séquence d’essais, pas des essais isolés

Une qualification environnementale repose sur l’ordre des expositions autant que sur chacune d’elles. Un essai isolé mesure une propriété ; une séquence mesure un vieillissement. Le tableau suivant décrit une séquence type pour un système de peinture sur alliage d’aluminium, du type de celles qu’un donneur d’ordre écrit dans un plan et dossier de qualification.

Cette séquence n’est qu’un exemple : l’ordre dépend du dossier, et l’on peut choisir de placer le brouillard salin avant les fluides pour reproduire un historique de service. Ce qui ne change pas, c’est la règle de lecture : chaque étape se compare à l’état initial et à un témoin non exposé, sur des éprouvettes du même lot. Un procédé de remplacement des chromates, poussé par l’obsolescence des matériaux sous REACH, se juge ainsi contre le procédé historique, sur la même séquence.

• Exposer toujours des témoins du procédé historique en parallèle des candidats.
• Rayer les éprouvettes destinées à la filiforme et au brouillard salin, jamais celles destinées à la traction.
• Lire l’adhérence après chaque exposition, et non seulement à la fin.
• Consigner les conditions réelles de l’enceinte, pas seulement les consignes.

Les limites de ces essais

La limite commune à tous ces essais est celle de tout vieillissement accéléré : ils ne prédisent pas une durée de vie. La corrosion filiforme à 40 °C et 82 % d’humidité relative n’a pas d’équivalent en années de stationnement, et la tenue aux fluides sur 3 cycles ne dit rien de dix ans de maintenance. Ils comparent, ils détectent, ils classent des candidats sur un même substrat ; ils ne remplacent ni le retour d’expérience ni l’inspection en service.

Deuxième angle mort : la géométrie. Les panneaux plats normalisés ignorent les bords de perçage, les arêtes, les recoins et les assemblages mixtes où la corrosion démarre réellement. Un résultat obtenu sur panneau se transpose mal à une pièce usinée sans éprouvette représentative.

Troisième limite : les critères. La plupart de ces normes décrivent la procédure et renvoient le verdict aux parties ; l’ISO 2409 et l’ISO 4624 fournissent une classe ou une valeur, pas un seuil. Une spécification sans seuil chiffré produit un rapport descriptif, pas une qualification.

• Aucun de ces essais ne se convertit en années de service.
• Les panneaux plats ne représentent ni les bords ni les assemblages.
• Le seuil d’acceptation appartient à la spécification, jamais à la norme.

Cadrer une campagne d’essais environnementaux

Cadrer une campagne consiste à écrire la séquence, les paramètres, les éprouvettes et les seuils avant la première exposition, puis à confier l’exécution à un laboratoire capable de documenter chaque étape. Le choix du laboratoire, les questions à lui poser et les livrables à exiger sont développés dans notre page pour choisir un prestataire d’essais environnementaux. Le lien avec le procédé lui-même, épaisseurs, préparation de surface, primaires, est traité dans notre article sur la qualification d’un traitement de surface aéronautique. Les essais décrits ici ne valent que dans cet ensemble : un plan, un procédé figé, des éprouvettes représentatives et un rapport qui rend chaque lecture opposable.

FAQ : essais environnementaux aéronautiques

Qu’est-ce qu’un essai environnemental aéronautique ?

C’est une exposition contrôlée qui reproduit en laboratoire une agression du service : température, humidité, fluides, rayonnement ou atmosphère corrosive. Pour un équipement embarqué, la DO-160 en fixe les procédures section par section ; pour un revêtement, ce sont des normes ISO comme la 4623-2 pour la corrosion filiforme ou la 4624 pour l’adhérence. Le résultat compare une éprouvette exposée à son état initial et à un témoin.

Comment se déroule un essai de corrosion filiforme ?

Selon ISO 4623-2, le panneau peint est rayé jusqu’au métal, exposé à des vapeurs d’acide chlorhydrique pour amorcer les filaments, puis placé à plat dans une enceinte à 40 °C et 82 % d’humidité relative. La lecture porte sur la longueur maximale et la fréquence des filaments le long de la rayure, selon ISO 4628-10 ou un critère convenu. Sur aluminium corroyé, les filaments suivent la direction de laminage.

Pourquoi mesurer l’adhérence après exposition et pas seulement avant ?

Parce qu’un revêtement peut sortir d’une immersion dans un fluide ou d’un cycle d’humidité avec un aspect intact et une contrainte d’arrachement réduite de moitié. L’adhérence mesurée après chaque exposition, par traction ISO 4624 sur zone non rayée, révèle ce que l’aspect ne montre pas. Comparée à l’état initial et à un témoin non exposé, elle constitue la donnée la plus discriminante d’un dossier.

Quels fluides faut-il tester pour un équipement embarqué ?

La section 11 de la DO-160 liste les familles à considérer : carburants, fluides hydrauliques, huiles de lubrification, solvants et produits de nettoyage, dégivrants, insecticides, eaux usées et désinfectants. Le choix dépend de la zone d’installation de l’équipement. La procédure d’aspersion de l’édition G enchaîne 8 h de pulvérisation et 16 h de séchage sur 3 cycles ; l’immersion est l’alternative pour les contacts prolongés.

Est-ce que ces essais permettent d’estimer la durée de vie d’un revêtement ?

Non. La corrosion filiforme à 40 °C, les cycles d’humidité à 95 % HR ou l’exposition UV sont des vieillissements accélérés sans équivalent en années de service. Ils détectent des défauts, comparent des candidats sur un même substrat et vérifient la constance d’un procédé. La durée de vie relève du retour d’expérience et de l’inspection en service, que ces essais préparent sans les remplacer.
