Actualité — Le 22 avril 2026, l’AESA a émis la consigne de navigabilité 2026-0083, applicable à l’ensemble des A319, A320 et A321 : des analyses de stabilité aéroélastique montrent que la masse ajoutée par une remise en peinture ou une réparation de la gouverne de direction peut réduire les marges de stabilité et, combinée à une déconnexion de servocommande, créer un risque de flottement. La FAA a repris la mesure le 29 mai 2026. Quelques kilogrammes de peinture déplacent une marge établie en bureau d’études (EASA / Federal Register, mai 2026).
Une structure d’aéronef ne se justifie pas contre une charge, mais contre un domaine entier : des milliers de cas combinant manœuvre, rafale, sol et pressurisation, bornés par une enveloppe de vol. Le calcul de charges établit ces efforts, le dimensionnement les encaisse, et l’analyse aéroélastique vérifie que la structure ne se met pas à vibrer toute seule. Cet article suit cette chaîne, du diagramme V-n à la vitesse critique de flottement, jusqu’aux essais qui seuls permettent d’ouvrir le domaine de vol. Avec, en fil rouge, ce que le calcul ne dit pas.
L’essentiel
- Le calcul de charges détermine les efforts de manœuvre, de rafale, au sol et de pressurisation que la structure doit encaisser, sur tout le domaine de vol.
- Le diagramme V-n borne ce domaine en vitesse et en facteur de charge : sa branche basse est aérodynamique, ses plafonds sont structuraux.
- La charge limite se tient sans déformation permanente, la charge extrême, classiquement 1,5 fois plus élevée, se tient sans rupture.
- Le flottement naît du couplage flexion-torsion d’une voilure : l’amortissement modal s’annule à la vitesse critique, puis devient négatif.
- La validation passe par l’essai de vibration au sol, le recalage du modèle, puis l’ouverture progressive du domaine sur avion instrumenté.
- Le calcul ne dit rien de la vie en service : quelques kilogrammes de peinture ou un jeu mécanique suffisent à déplacer une marge établie à la certification.
Qu’est-ce que le calcul de charges en aéronautique
Le calcul de charges est la démarche qui détermine, pour chaque configuration de vol et de sol, les efforts que la structure d’un aéronef doit encaisser sans rompre ni se déformer de façon permanente. Il précède tout dimensionnement : tant que les charges ne sont pas connues, aucune épaisseur de peau ni aucun assemblage riveté ne peut être justifié. C’est le premier maillon de la chaîne qui mène à la démonstration de navigabilité.
Quatre familles structurent l’analyse, qui n’ont ni les mêmes origines ni les mêmes points d’application :
- les charges de manœuvre : elles résultent d’une action sur les commandes de vol. Pour un avion de transport civil, les référentiels de navigabilité bornent classiquement le facteur de charge de manœuvre entre +2,5 et -1 ;
- les charges de rafale : subies, celles-là. Une rafale verticale modifie brutalement l’incidence de la voilure et crée un incrément de portance que personne n’a demandé. Les référentiels décrivent des rafales discrètes et des rafales continues traitées statistiquement ;
- les charges au sol : atterrissage avec vitesse verticale résiduelle, roulage sur piste dégradée, freinage, virage serré, remorquage. Une jambe de train y reprend des efforts sans commune mesure avec le poids statique de l’appareil ;
- les charges de pressurisation : le fuselage travaille comme un réservoir sous pression. Le différentiel cabine, de l’ordre de 0,6 bar en croisière, sollicite la peau en traction biaxiale à chaque vol et devient un moteur de fatigue majeur. S’y superpose un écart thermique important, l’air extérieur avoisinant -55 °C en altitude de croisière.
S’y ajoutent la poussée, les efforts introduits par les systèmes et les cas de panne. Le livrable n’est jamais un chiffre unique mais un ensemble de cas de charges, souvent plusieurs milliers, dont on extrait des enveloppes section par section pour alimenter le calcul de structure proprement dit.
L’enveloppe de vol et le diagramme V-n
L’enveloppe de vol est le domaine, borné en vitesse et en facteur de charge, à l’intérieur duquel l’aéronef doit rester manœuvrable et structurellement sain. Sa représentation la plus lisible est le diagramme V-n, qui porte la vitesse en abscisse et le facteur de charge en ordonnée, et dont le contour délimite les cas de charges à justifier.
La branche basse du diagramme est une parabole : à faible vitesse, l’aile décroche avant d’avoir pu produire le facteur de charge maximal, si bien que la limite n’est pas structurale mais aérodynamique. Plus vite, c’est l’inverse, et le contour se referme sur des plafonds structuraux. Quatre vitesses de référence organisent la lecture.
| Repère | Ce qu’il désigne | Rôle dans la justification |
|---|---|---|
| Vitesse de décrochage | Minimale en palier, à portance maximale | Ferme la parabole de décrochage |
| Vitesse de manœuvre | Au-delà, plein débattement interdit | Cas de gouverne braquée à fond |
| Vitesse de croisière de calcul | Référence du domaine de croisière | Cas de rafale de référence |
| Vitesse de piqué de calcul | Borne haute, atteinte en piqué d’urgence | Charges maximales, départ de la marge de flottement |
Ce dernier point mérite d’être retenu : la démonstration d’absence de flottement ne s’arrête pas au bord de l’enveloppe. Les référentiels de navigabilité des avions de transport imposent de la conduire jusqu’à 1,15 fois la vitesse de piqué de calcul, soit une marge de 15 % au-delà du domaine autorisé. On ne démontre pas que l’avion est stable là où il vole, on démontre qu’il l’est nettement plus loin.
Charges limites et charges extrêmes : deux niveaux distincts
La charge limite correspond à la charge maximale raisonnablement attendue en service, celle que la structure doit supporter sans aucune déformation permanente. La charge extrême, dite aussi charge ultime, vaut classiquement 1,5 fois la charge limite : la structure doit la tenir sans rupture pendant au moins 3 secondes, une déformation permanente étant cette fois admise.
Ce coefficient de 1,5 n’a rien d’une marge de confort : il absorbe la dispersion des propriétés matériau d’un lot à l’autre, les écarts de fabrication et l’incertitude sur les hypothèses de charges. Pour un panneau en alliage d’aluminium 2024-T3, dont la limite d’élasticité se situe autour de 345 MPa et la résistance à la rupture de l’ordre de 450 MPa, le cas limite se lit contre la première valeur et le cas extrême contre la seconde. Deux calculs, deux critères, deux marges, consignés dans la même note de calcul. C’est aussi là que se décide ce qui relève d’un modèle par éléments finis détaillé et ce qui reste justifiable par des formules de résistance des matériaux.
À lire aussi : Simulation crash et impact : méthodes de la dynamique rapide · Ingénieur calcul de structure : rôle, missions et livrables.
L’aéroélasticité : le couplage entre l’air, l’élasticité et l’inertie
L’aéroélasticité désigne l’étude des interactions entre trois familles de forces : aérodynamiques, élastiques et d’inertie. Une aile n’est pas un corps rigide : elle fléchit et se vrille sous charge, cette déformation modifie la distribution de portance, qui modifie à son tour la déformation, et la boucle se referme.
Selon que l’inertie intervient ou non, on distingue deux classes de phénomènes :
- la divergence en torsion : statique. Au-delà d’une certaine pression dynamique, le moment aérodynamique induit par le vrillage croît plus vite que le moment de rappel élastique, et la déformation part sans retour ;
- l’inversion de gouverne : statique également. Le braquage d’un aileron vrille l’aile dans le sens opposé, jusqu’à faire rouler l’avion à l’envers de la commande ;
- le tremblement, ou buffeting : réponse dynamique forcée à un écoulement décollé, typiquement un empennage placé dans le sillage d’une voilure à forte incidence ;
- le flottement : instabilité dynamique auto-entretenue, la plus redoutée, parce qu’elle ne prévient pas.
Le flottement : couplage flexion-torsion et vitesse critique
Le flottement est une instabilité aéroélastique dynamique : au-delà d’une certaine vitesse, l’écoulement fournit à la structure plus d’énergie qu’elle n’en dissipe sur un cycle, et une oscillation d’abord amortie devient divergente.
Le cas d’école est le couplage flexion-torsion d’une voilure. Prise séparément, la flexion d’une aile d’avion de transport se situe vers 2 Hz, tandis que le premier mode de torsion vit plus haut, souvent au-delà de 10 Hz. Au repos, les deux mouvements sont largement découplés. Quand la vitesse augmente, les efforts aérodynamiques instationnaires agissent comme une raideur et un amortissement supplémentaires et rapprochent les deux fréquences. Lorsqu’elles se rejoignent et que les mouvements se déphasent d’environ un quart de période, le travail de la portance sur le cycle change de signe et devient moteur.
La grandeur qui tranche est l’amortissement modal. On trace, mode par mode, l’évolution de l’amortissement et de la fréquence avec la vitesse : ce sont les diagrammes V-g et V-f, lecture de base de tout dossier de flottement. Tant que l’amortissement reste positif, une perturbation s’éteint. La vitesse à laquelle il s’annule définit la vitesse critique de flottement. Au-delà, il devient négatif, l’amplitude croît d’un cycle sur l’autre et la ruine intervient en quelques secondes.
AVNIR Engineering
Un domaine de vol à justifier, un modèle aéroélastique à recaler ?
Cas de charges, enveloppe de vol, marges statiques, analyse modale et corrélation calcul/essais : parlons de votre besoin de justification de structure avec AVNIR Engineering.
Découvrir notre expertise Mécanique Parlons de votre projetComment se calcule une vitesse de flottement
Le calcul de flottement repose sur trois briques : un modèle structural réduit à sa base modale, un modèle aérodynamique instationnaire, et la résolution d’un problème aux valeurs propres complexes balayé en vitesse.
La base modale provient d’une identification des modes propres du modèle par éléments finis de la cellule. On retient en pratique les modes jusqu’à 40 Hz environ, au-delà desquels la contribution devient négligeable. La répartition des masses compte autant que la raideur : un longeron en alliage d’aluminium, de module d’Young voisin de 70 GPa, et une ferrure en titane, autour de 110 GPa, ne contribuent pas de la même façon à la raideur de torsion, et la position du centre de gravité de chaque section pilote directement le couplage.
L’aérodynamique instationnaire fournit les forces générées par le mouvement de la structure. En subsonique, la méthode des doublets sur surface portante reste la référence industrielle ; en transsonique, elle ne suffit plus et l’on recourt à la mécanique des fluides numérique ou à la soufflerie. Les coefficients obtenus dépendent de la fréquence réduite, ce qui interdit toute analyse purement statique.
Vient la résolution, le plus souvent par la méthode dite p-k : on balaye vitesse et altitude, on résout à chaque pas et on suit l’évolution des racines. L’exercice se répète sur toute l’enveloppe, pour plusieurs configurations de masse (carburant plein, réservoirs vides, emports), plusieurs états de gouverne et les cas de panne, dont la déconnexion d’une servocommande. C’est exactement cette combinaison, surmasse locale et servocommande déconnectée, que vise la consigne de navigabilité d’avril 2026.
Valider par l’essai : vibration au sol, puis essais en vol

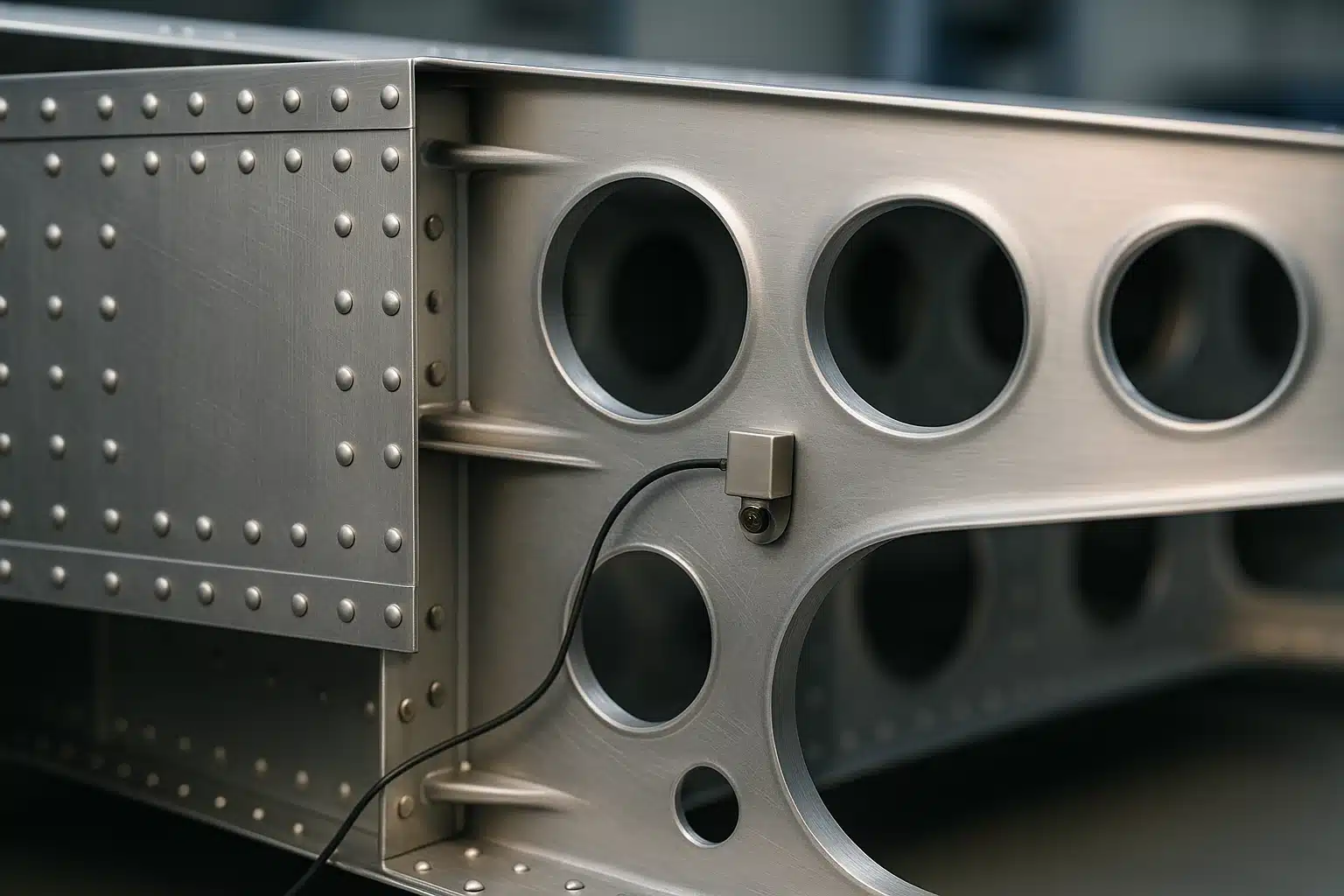

L’essai de vibration au sol consiste à exciter l’avion complet, suspendu sur des supports très souples pour approcher la condition libre-libre, afin d’identifier ses fréquences propres, ses déformées modales et ses amortissements réels. Personne ne calcule un flottement sur un modèle qui n’a pas été confronté à cet essai.
Les écarts observés déclenchent un travail de recalage : on compare fréquence à fréquence, on quantifie la ressemblance des déformées par un critère de corrélation, et l’on ajuste raideurs de liaison, masses locales et conditions aux limites. Un modèle recalé n’est pas un modèle plus joli, c’est un modèle dont on sait, chiffres à l’appui, de combien il se trompe.
Vient ensuite l’ouverture progressive du domaine de vol, sur avion instrumenté. La méthode ne varie pas : des paliers de vitesse croissants, une excitation contrôlée à chaque palier (balourds tournants, gouverne pulsée, ou turbulence naturelle), puis une extraction des amortissements sur les signaux d’accéléromètres. On reporte le point mesuré sur la courbe prédite, et l’on n’augmente la vitesse que si la tendance reste conforme. Un amortissement qui décroît plus vite qu’annoncé arrête l’essai, sans discussion.
AVNIR Engineering
Un domaine de vol à justifier, un modèle aéroélastique à recaler ?
Cas de charges, enveloppe de vol, marges statiques, analyse modale et corrélation calcul/essais : parlons de votre besoin de justification de structure avec AVNIR Engineering.
Découvrir notre expertise Mécanique Parlons de votre projetLes limites du calcul de flottement
La limite première d’un calcul de flottement est qu’il ne démontre rien à lui seul : il produit une prédiction conditionnée par ses hypothèses, et la réglementation ne s’y trompe pas puisqu’elle exige l’essai en vol en plus de l’analyse. Trois angles morts reviennent.
Le premier est le régime transsonique, où les méthodes linéaires perdent leur validité et manquent le creux de vitesse critique documenté dans ce domaine. Le troisième atelier international de prédiction aéroélastique, dont les travaux du groupe grandes incidences ont paru dans le Journal of Aircraft le 19 juin 2026, cosignés par des équipes de la NASA Langley, du Technion, de l’AFRL et de plusieurs universités et industriels européens, illustre le point : même avec les meilleurs codes disponibles et un cas d’essai partagé, la dispersion entre prédictions reste significative.
Le deuxième angle mort est l’amortissement structural. Aucune méthode ne permet de le prédire ; on le postule, souvent à quelques pour cent, et l’essai de vibration au sol vient dire après coup si l’hypothèse était généreuse. Or c’est exactement la grandeur dont dépend la vitesse critique.
Le troisième, et le plus coûteux, est la vie en service. Un modèle décrit l’avion tel qu’il a été certifié, pas tel qu’il vole quinze ans plus tard. Une consigne adoptée par la FAA le 1er juin 2026 sur certains biréacteurs d’affaires Embraer EMB-505 le montre : des essais de jeu du plan horizontal conduits avec une procédure incorrecte ont pu masquer un jeu excessif, susceptible de provoquer un phénomène aéroélastique exposant la structure à des niveaux de vibration inacceptables et réduisant la contrôlabilité. La consigne européenne d’avril 2026 dit la même chose par un autre bout : la masse accumulée par des remises en peinture successives suffit à déplacer une marge établie en bureau d’études. Le calcul ne dit rien de ce que deviendra l’appareil après trois passages en peinture ; ce sont la maintenance et la traçabilité des masses qui prennent le relais.
Du cas de charges à la justification de navigabilité
La justification est une chaîne dont aucun maillon ne se saute : hypothèses de mission et de masses, cas de charges, modèle par éléments finis, marges statiques et de fatigue, analyse aéroélastique, essai de vibration au sol, recalage, essais en vol, note de calcul. Deux réflexes distinguent les dossiers solides : figer les hypothèses avant de calculer plutôt que d’ajuster le modèle jusqu’à ce qu’il donne raison, et traiter la corrélation calcul/essais comme un livrable à part entière.
FAQ : calcul de charges et flottement
Qu’est-ce que le flottement d’un aéronef ?
C’est une instabilité aéroélastique dynamique : au-delà d’une vitesse critique, l’écoulement apporte à la structure plus d’énergie qu’elle n’en dissipe sur un cycle, et une oscillation d’abord amortie devient divergente. Le mécanisme classique est le couplage entre le mode de flexion et le mode de torsion d’une voilure, dont les fréquences se rapprochent quand la vitesse augmente. Le phénomène ne prévient pas et peut détruire une structure en quelques secondes, ce qui explique la sévérité des marges exigées.
Quelle différence entre charge limite et charge extrême ?
La charge limite est la charge maximale raisonnablement attendue en service : la structure doit la supporter sans déformation permanente. La charge extrême, ou ultime, vaut classiquement 1,5 fois la charge limite ; la structure doit la tenir sans rupture pendant au moins 3 secondes, une déformation permanente étant alors acceptée. Le coefficient de 1,5 couvre la dispersion matériau, les écarts de fabrication et l’incertitude sur les hypothèses de charges. Les deux niveaux se vérifient contre des critères différents et donnent deux marges distinctes.
Comment valide-t-on l’absence de flottement sur un avion ?
En deux temps. D’abord un essai de vibration au sol sur avion complet suspendu, qui identifie fréquences propres, déformées et amortissements réels, et sert à recaler le modèle de calcul. Ensuite une ouverture progressive du domaine de vol sur avion instrumenté : à chaque palier de vitesse, on excite la structure, on extrait l’amortissement de chaque mode surveillé et on le compare à la valeur prédite. La vitesse n’augmente que si la tendance mesurée reste conforme à la prédiction.
Pourquoi une repeinture peut-elle modifier la marge de flottement ?
Parce que le flottement dépend de la répartition des masses autant que de la raideur. Quelques kilogrammes ajoutés sur une gouverne déplacent le centre de gravité de la surface, modifient le couplage entre les modes et abaissent la vitesse critique. C’est le raisonnement de la consigne de navigabilité européenne d’avril 2026 sur les A319, A320 et A321 : l’accumulation de masse liée aux remises en peinture ou aux réparations de gouverne de direction peut réduire les marges de stabilité aéroélastique établies à la certification.
Peut-on se passer d’essais en vol si le calcul de flottement est favorable ?
Non. Le calcul reste conditionné par ses hypothèses : aérodynamique linéarisée peu fiable en transsonique, amortissement structural postulé et non calculable, jeux et frottements non modélisés. Les référentiels de navigabilité imposent donc la démonstration par l’essai en vol, conduite jusqu’à une vitesse supérieure de 15 % à la vitesse de piqué de calcul. Le calcul sert à préparer l’essai, à choisir les paliers, à instrumenter les bons points et à savoir quoi surveiller, pas à s’en dispenser.
Une justification de structure à mener ou à consolider ?
AVNIR Engineering intervient auprès des bureaux d’études aéronautiques, spatiaux et de défense sur le calcul de structure et l’aéroélasticité, flottement compris, ainsi que sur la rédaction des notes de calcul associées. Nos ingénieurs travaillent aussi bien sur la construction et le recalage des modèles que sur la corrélation avec les mesures d’essai. Le tout en assistance technique, dans vos équipes et selon vos référentiels projet.
Découvrir notre expertise Mécanique · Échanger avec nos ingénieurs
Sources & références
- AESA (EASA), Airworthiness Directive 2026-0083 : Stabilizers, Rudder Overweight Detection, Inspection : consulter
- Federal Register (FAA), Airworthiness Directives, AD 2026-11-04, 29 mai 2026 : consulter
- Federal Register (FAA), Airworthiness Directives, AD 2026-10-18 (Embraer EMB-505), 1er juin 2026 : consulter
- Wikipédia, Aéroélasticité : consulter
- Wikipédia, Flottement : consulter
Référentiels cités dans cet article. Liens vers les organismes émetteurs, vérifiés le 4 août 2026.
