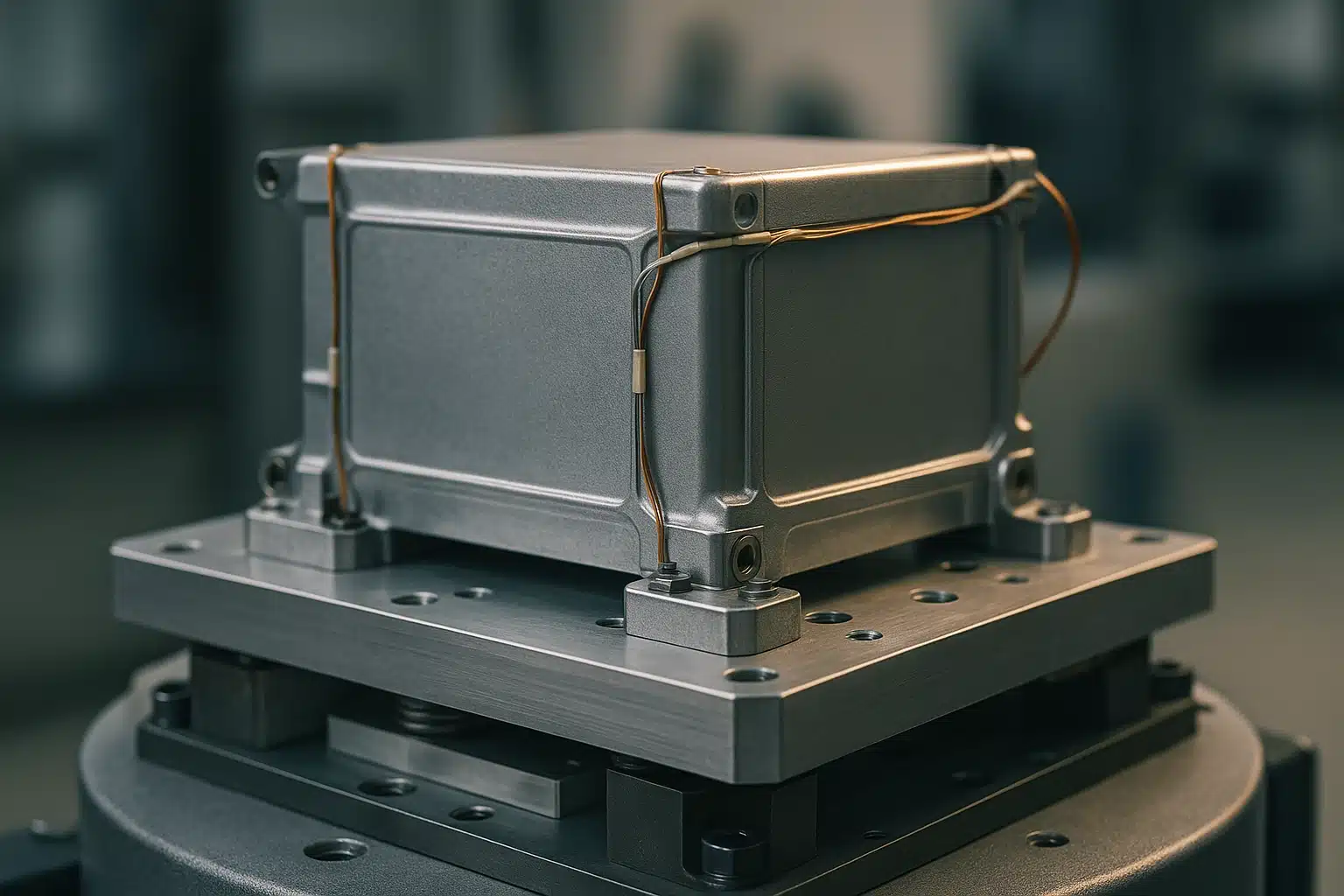

Vibro-acoustique : spécifier l’ambiance vibratoire d’un équipement

Ressource AVNIR Engineering

Publié le 4 août 2026, à jour des référentiels et bonnes pratiques en vigueur.

Actualité — Réunis du 29 juin au 2 juillet 2026, le comité RTCA SC-135 et le groupe EUROCAE WG-14 avaient à leur ordre du jour la résolution des commentaires de la consultation publique sur ED-14H / DO-160H et la motion de passage à la publication. Cette première révision d’ampleur du référentiel d’essais d’environnement embarqué depuis DO-160G n’est donc pas encore publiée, et sa section 8 fixera les niveaux de vibration à qualifier : raison de plus pour savoir écrire une exigence d’ambiance indépendamment de la version du document (RTCA, avril 2026).

Une exigence de tenue vibro-acoustique se décide bien avant le premier essai. Elle commence par une question simple à poser et difficile à instruire : que va réellement subir cet équipement, pendant combien de temps, et sous quelle forme d’excitation ? De la réponse dépendent le formalisme du profil (densité spectrale de puissance, sinus balayé, spectre de réponse au choc), les niveaux retenus, la durée d’exposition et le référentiel auquel on rattache le tout. Cet article traite cet amont : d’où viennent les ambiances, comment s’écrit un profil défendable, comment le calcul prépare l’essai, et ce qu’une ambiance spécifiée ne dira jamais du vol réel.

Ce qu’est une ambiance vibratoire, et ce que recouvre le volet acoustique

Une ambiance vibratoire est la description quantifiée, en niveaux et en durées, de l’ensemble des sollicitations mécaniques qu’un équipement subira pendant sa vie opérationnelle. Elle ne décrit pas un essai, elle décrit un environnement : l’essai vient ensuite, comme moyen de démontrer la tenue. Le volet acoustique en est le prolongement en haute fréquence. Au-delà de quelques centaines de hertz, une part croissante de l’énergie n’entre plus par les pattes de fixation mais par le champ de pression qui enveloppe la structure, et une excitation acoustique sollicite alors directement les panneaux et les capots.

Cette distinction gouverne tout le reste. Une spécification vibro-acoustique est un document contractuel : elle engage le fournisseur sur un niveau à tenir, et l’intégrateur sur la représentativité de ce niveau. Mal écrite, elle produit soit un matériel qui casse en service parce que l’ambiance réelle dépassait l’exigence, soit un matériel surdimensionné, plus lourd et plus cher, qualifié contre un environnement qui n’existe nulle part.

D’où viennent les vibrations d’un équipement embarqué

Les sources d’une ambiance sont en nombre limité, et chacune laisse dans le spectre une signature reconnaissable. Identifier la source avant d’écrire le niveau reste le seul moyen de choisir la bonne forme de profil.

• Les machines tournantes. Un balourd résiduel de rotor excite la structure à sa fréquence de rotation et à ses harmoniques. La signature est un peigne de raies fines dont la position se déplace avec le régime : une excitation sinusoïdale, et balayée dès que le régime varie.
• La couche limite turbulente. Un écoulement turbulent ou décollé sur un revêtement produit des fluctuations de pression aléatoires, larges bande, dont l’intensité croît avec la pression dynamique. Aucune fréquence n’est privilégiée : c’est une excitation aléatoire.
• Les jets et l’aéroacoustique de décollage. Sur un lanceur, le jet des propulseurs et sa réflexion sur la table de tir créent un champ acoustique intense, concentré sur les premières dizaines de secondes du vol, avant que la pression dynamique ne prenne le relais au passage transsonique.
• Les chocs. Séparation par cordeau pyrotechnique, largage, verrouillage de trappe, atterrissage : des transitoires très brefs, de quelques centaines de microsecondes, dont le contenu utile monte couramment jusqu’à 10 000 Hz.
• Le roulage et la manutention. Roulage sur piste dégradée, transport routier, manutention au sol : le volet le plus souvent négligé, alors qu’il dimensionne bon nombre de capots, de supports et de connecteurs.

Un même équipement traverse donc plusieurs ambiances de nature différente. Une spécification honnête les distingue au lieu de les fondre dans un gabarit unique.

Écrire un profil : DSP, sinus balayé et spectre de réponse au choc

Un profil d’ambiance repose sur trois formalismes, et le choix du formalisme découle directement de la nature physique de la source. Écrire l’exigence consiste à retenir le bon des trois, puis à fixer les valeurs et la durée.

La grandeur la plus manipulée est aussi la plus mal lue. Une densité spectrale de puissance exprime une variance par unité de fréquence : intégrée sur toute la bande, sa racine carrée donne la valeur efficace globale, en g RMS, qui résume le profil en un seul nombre. Deux gabarits très différents peuvent partager la même valeur globale sans solliciter du tout les mêmes modes : concentrer l’énergie autour de 500 Hz ou l’étaler de 20 Hz à 2 000 Hz donne le même g RMS et deux essais sans rapport. Le g RMS sert à comparer des ordres de grandeur, jamais à définir une exigence.

Le volet acoustique : un champ de pression, pas une accélération

L’excitation acoustique se définit par un niveau de pression, exprimé en décibels par rapport à une pression de référence de 20 µPa, et découpé en bandes de tiers d’octave. On la spécifie sur la plage utile de la structure, qui recouvre largement la bande audible de 20 Hz à 20 kHz. Sous coiffe d’un lanceur au décollage, les niveaux globaux couramment cités se situent de l’ordre de 140 dB. L’échelle étant logarithmique, un doublement de la pression acoustique correspond à 6 dB de plus, et une exigence relâchée de 3 dB divise par deux l’énergie demandée : sur ce volet, un arrondi de confort n’est jamais neutre.

Ce qui rend la spécification acoustique délicate tient au couplage. La pression n’agit pas sur une masse, elle agit sur une surface : ce sont les panneaux larges et souples, les capots, les fonds de baie qui répondent, puis retransmettent l’énergie aux matériels montés dessus. Une même ambiance acoustique produit donc des réponses très différentes selon le rapport surface sur masse de l’équipement. Raisonner en impédance acoustique aide à situer, à chaque interface, ce qui se transmet et ce qui se réfléchit.

Une mesure acoustique n’a enfin de sens que si l’environnement de mesure est maîtrisé. Le premier vol supersonique du X-59 de la NASA, le 5 juin 2026 à Mach 1,1, l’illustre : la signature acoustique de l’appareil n’a pas pu être relevée, le bang de l’avion d’accompagnement la masquant, et la campagne de mesure du bang étouffé a été reportée à un point de vol plus haut et plus rapide. Une exigence acoustique précise donc le niveau et les conditions dans lesquelles il est réputé obtenu.

Relier le profil à un référentiel de qualification

Un référentiel de qualification est un recueil de méthodes d’essai d’environnement : il fixe le vocabulaire, les tolérances de pilotage et le déroulé, mais laisse au programme le soin de renseigner les niveaux. Trois familles structurent le domaine : DO-160 pour l’aéronautique civile, MIL-STD-810 pour les matériels de défense, les normes ECSS pour le spatial européen. Leur chapitre vibration ne remplace pas l’analyse d’ambiance, il en normalise l’expression.

Deux voies coexistent pour renseigner les niveaux. La première part des catégories du référentiel, qui proposent des ambiances enveloppes par zone d’installation et par type de porteur : rapide, robuste, souvent conservatif. La seconde part de mesures faites sur porteur ou sur un matériel voisin, statistiquement traitées puis enveloppées : plus juste, plus longue, et seule capable de réduire une marge. Le choix se tranche sur la criticité du matériel et sur ce que coûterait, en masse, un gabarit trop enveloppant.

Le passage du profil au plan d’essai, avec ses tolérances, ses points de contrôle et ses critères de réussite, relève ensuite des essais de qualification vibratoire menés sous DO-160, MIL-STD-810 ou ECSS. La spécification s’arrête où commence le plan d’essai.

La durée d’exposition, moitié oubliée de l’exigence

La durée d’exposition est la seconde moitié de l’exigence, et elle pèse autant que le niveau. Un équipement peut voir plusieurs centaines d’heures de vibration aléatoire sur sa vie, quand une campagne de qualification en tiendra une heure par axe. Le rapport entre les deux ne se décrète pas.

Il s’appuie sur une règle d’équivalence en fatigue : on relève le niveau pour raccourcir la durée, à endommagement supposé égal, selon un exposant fixé par le référentiel retenu et par le comportement du matériau. Trois précautions accompagnent ce calcul :

• l’équivalence ne vaut que pour les modes de ruine gouvernés par la fatigue ; elle ne dit rien du desserrage d’une visserie, de l’usure par micro-mouvement d’un contact, ni de la rupture d’un composant fragile ;
• plus le facteur d’accélération est grand, plus le niveau d’essai s’éloigne du réel, et plus le risque d’exciter un mécanisme de ruine que le matériel ne rencontrera jamais augmente ;
• la durée retenue doit couvrir l’usage réel sur toute la vie du matériel, prolongations de potentiel comprises, sans quoi la qualification devient périmée avant le matériel.

Le calcul prépare l’essai, il ne le commente pas

Le calcul de réponse dynamique sert à savoir ce que le profil va produire avant de l’appliquer. La chaîne est stable : une analyse modale d’abord, pour situer fréquences propres et déformées ; une réponse harmonique ou une réponse aléatoire ensuite, menée par calcul de structure en éléments finis, pour obtenir accélérations et contraintes sous le profil visé.

Trois enseignements en sortent, et tous modifient la conception plutôt que l’essai. Si un mode propre tombe dans une zone à forte densité d’énergie du gabarit, un raidisseur ou un point de fixation supplémentaire coûte moins cher qu’un échec de qualification : déplacer un premier mode de 60 Hz à 200 Hz change complètement le niveau vu par une carte électronique. L’amortissement est ensuite le paramètre le plus incertain et le plus influent : en excitation harmonique, diviser par deux l’amortissement modal double le pic de réponse à la résonance, ce qui justifie de le mesurer plutôt que de le postuler. Le calcul dimensionne enfin le montage d’essai autant que la pièce : un montage trop souple ajoute ses propres résonances et fausse le pilotage.

Au-delà d’une certaine fréquence, la densité modale devient telle qu’un modèle éléments finis perd sa capacité prédictive mode par mode. Le domaine bascule alors vers des approches énergétiques, dont l’analyse statistique énergétique, qui raisonnent en échange de puissance moyenne entre sous-systèmes plutôt qu’en modes individuels. La frontière n’est pas une fréquence universelle : elle dépend de la taille, de la raideur et de l’amortissement de la structure considérée.

Spécifier n’est pas mesurer

Spécifier consiste à écrire l’exigence avant que le matériel existe, mesurer consiste à constater ce qu’il subit ou ce qu’il vaut une fois construit. Les deux se nourrissent, ils ne se remplacent pas. L’analyse vibratoire traite l’aval : relever un signal, le traiter, diagnostiquer une source ou un défaut. L’analyse modale expérimentale traite elle aussi l’aval, en identifiant fréquences propres, déformées et amortissements d’une structure existante, ce qui alimente le recalage du modèle. Le présent article traite l’amont, l’écriture de l’exigence, qui décide de ce que l’on ira mesurer et de ce que l’on déclarera conforme. Une vibration mesurée sans exigence préalable ne démontre rien.

Les limites d’un profil vibro-acoustique

Un profil d’ambiance ne décrit jamais la vie réelle du matériel : il en donne une enveloppe conventionnelle, construite pour être reproductible sur un moyen d’essai. Quatre limites méritent d’être posées noir sur blanc dans le document, plutôt que découvertes en revue.

• L’enveloppe écrase la chronologie. Le gabarit applique simultanément des niveaux que le vol rencontre séquentiellement, et souvent à des températures différentes. L’essai combiné corrige en partie cet écart, il ne l’efface pas.
• L’essai est presque toujours mono-axe. Le réel est tri-axe et corrélé. Trois passages successifs sur trois axes ne reproduisent pas un chargement simultané, notamment pour les modes de torsion.
• Les conditions aux limites du montage. C’est l’angle mort classique : la raideur de l’interface d’essai n’est pas celle de l’interface réelle, et une partie du résultat mesure le montage autant que le matériel.
• La sur-spécification ne se voit pas. Une exigence trop dure passe l’essai : rien ne la signale. Elle se paie en masse embarquée, en coût, en délai, et parfois en refus de fournisseurs dont le matériel aurait tenu l’ambiance réelle.

Cette dernière limite est la plus coûteuse, car chaque marge empilée, du modèle au gabarit puis du gabarit à la tolérance de pilotage, se multiplie avec les précédentes. Une exigence défendable trace l’origine de chaque marge et la justifie une par une, ce qui suppose une note de calcul et des données d’ambiance traçables, pas un gabarit recopié d’un programme antérieur.

FAQ : spécifier une ambiance vibro-acoustique

Qu’est-ce qu’une ambiance vibratoire, et en quoi diffère-t-elle d’un essai ?

Une ambiance vibratoire décrit l’environnement mécanique réel d’un équipement : les sollicitations qu’il subira, leur nature, leur niveau et leur durée sur toute sa vie. L’essai, lui, est le moyen conventionnel de démontrer qu’il y résiste, sur un moyen reproductible et dans un temps compressé. Confondre les deux conduit à recopier un gabarit d’essai comme s’il décrivait le réel, alors qu’il en est déjà une enveloppe simplifiée.

Comment choisit-on entre un profil aléatoire, un sinus balayé et un choc ?

Le choix suit la physique de la source. Une excitation large bande sans fréquence privilégiée, comme une couche limite turbulente ou un jet, s’exprime en densité spectrale de puissance, en g²/Hz. Un balourd de machine tournante produit des raies à la fréquence de rotation et à ses harmoniques : c’est un sinus, balayé si le régime varie. Un transitoire très bref, pyrotechnie ou atterrissage, s’exprime en spectre de réponse au choc. Un même équipement cumule souvent les trois.

Pourquoi la durée d’exposition compte-t-elle autant que le niveau ?

Parce que la ruine visée est le plus souvent une fatigue, gouvernée par le cumul de cycles autant que par leur amplitude. Une campagne d’une heure par axe doit représenter plusieurs centaines d’heures de service : le passage se fait par une règle d’équivalence qui relève le niveau pour raccourcir le temps. Mal posée, elle sous-teste ou, à l’inverse, déclenche un mode de ruine que le matériel ne rencontrera jamais en service.

Quel référentiel retenir entre DO-160, MIL-STD-810 et ECSS ?

Le référentiel découle du domaine et du donneur d’ordre : DO-160 pour l’équipement d’aéronef civil, MIL-STD-810 pour les matériels de défense, les normes ECSS pour le spatial européen. Aucun des trois ne fournit l’ambiance d’un programme donné : ils fixent des méthodes d’essai, des tolérances de pilotage et des catégories enveloppes. Les niveaux définitifs viennent de l’analyse d’ambiance, des mesures disponibles et de la position de l’équipement dans le porteur.

Peut-on spécifier une ambiance vibratoire sans mesure sur porteur ?

Oui, en s’appuyant sur les catégories enveloppes du référentiel retenu et sur des données de programmes comparables. C’est la voie rapide, et elle reste conservative : le gabarit couvre une famille d’installations, pas la vôtre. Dès que la masse devient un enjeu, ou que le matériel échoue de peu, des mesures sur porteur traitées statistiquement puis enveloppées sont le seul moyen de réduire une marge en la justifiant.
